高空作业平台防护栏框架结构设计

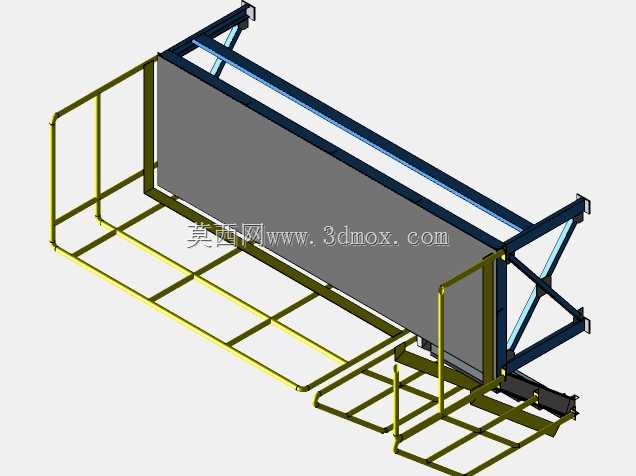

该结构为高空作业平台的承载防护一体化框架，主要应用于建筑外墙施工、场馆高空维保、工业厂房管线架设等需要临时高空作业的场景，是高空作业设备中承载作业人员、放置施工工具同时提供临边安全防护的核心结构部件。框架整体采用分色区分的型钢焊接成型，黄色部分为作业站立区域的临边防护栏与底部承载格栅框架，深蓝色部分为背部主承重支撑桁架，浅蓝杆件为斜向加强支撑，整体结构在保证轻量化的同时兼顾足够的结构强度与抗形变能力。从功能特性来看，底部格栅框架采用方管拼接成网格状结构，既可以减轻整体自重，又能保证作业时的踩踏承载力，网格间隙可避免施工杂物在平台面积攒，同时方便作业人员固定安全绳挂点；临边防护栏采用连续方管弯折焊接成型，护栏高度符合高空作业临边防护的安全要求，转角处做圆弧过渡处理避免尖锐棱角磕碰作业人员，护栏杆件间距经过合理排布，既不会阻碍作业人员的操作视线，又能有效防止人员失足坠落、工具滚落的风险。背部主承重桁架采用双主梁搭配斜向支撑杆的结构形式，主梁端部设置有带安装孔的连接耳板，可直接与高空作业设备的升降臂架进行铰接固定，安装边界清晰，连接耳板的孔位经过同轴度校准，可保证与臂架连接后框架的水平度，避免作业时平台出现倾斜晃动。设计过程中优先考虑了高空作业的载荷分布特性，将主承重结构集中在背部与臂架连接的区域，底部承载框架的受力杆件直接与主桁架焊接传力，避免出现应力集中的焊接节点，斜向支撑的排布方向对应作业时的主要受力方向，可有效抵消作业人员移动、工具堆放带来的侧向载荷，同时框架整体采用模块化的焊接结构，没有多余的冗余杆件，在满足安全载荷要求的前提下尽可能压缩整体重量，降低升降臂架的负载压力，提升高空作业设备的举升稳定性。框架的站立区域预留有足够的操作空间，可同时容纳两名作业人员携带常用施工工具开展作业，防护栏的上横杆可作为作业人员临时倚靠的支撑结构，整体结构无突出的尖锐部件，所有焊接位置都做了打磨处理，避免刮破作业人员的安全防护装备。
