摩托车构件摆动臂式自动点焊加工设备

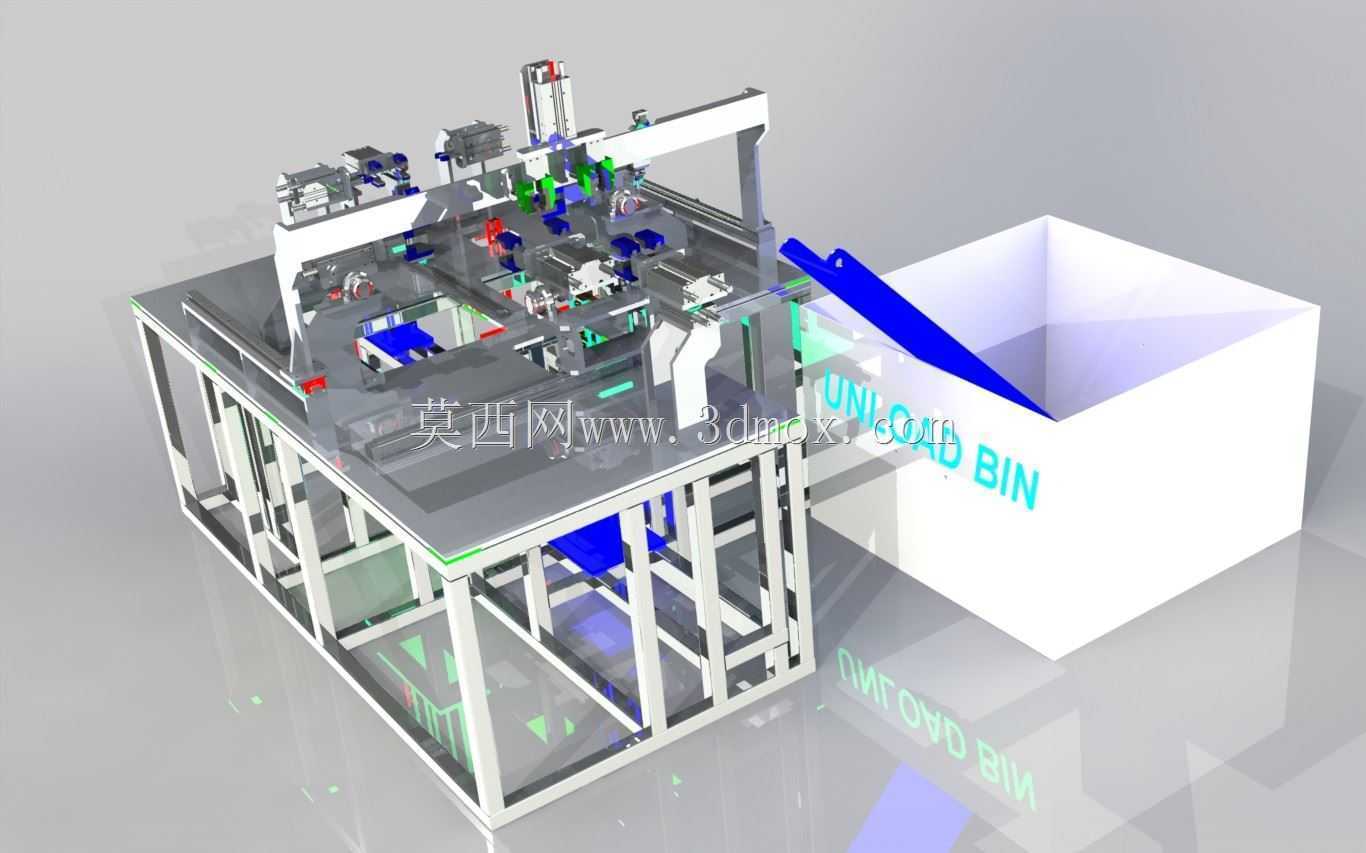

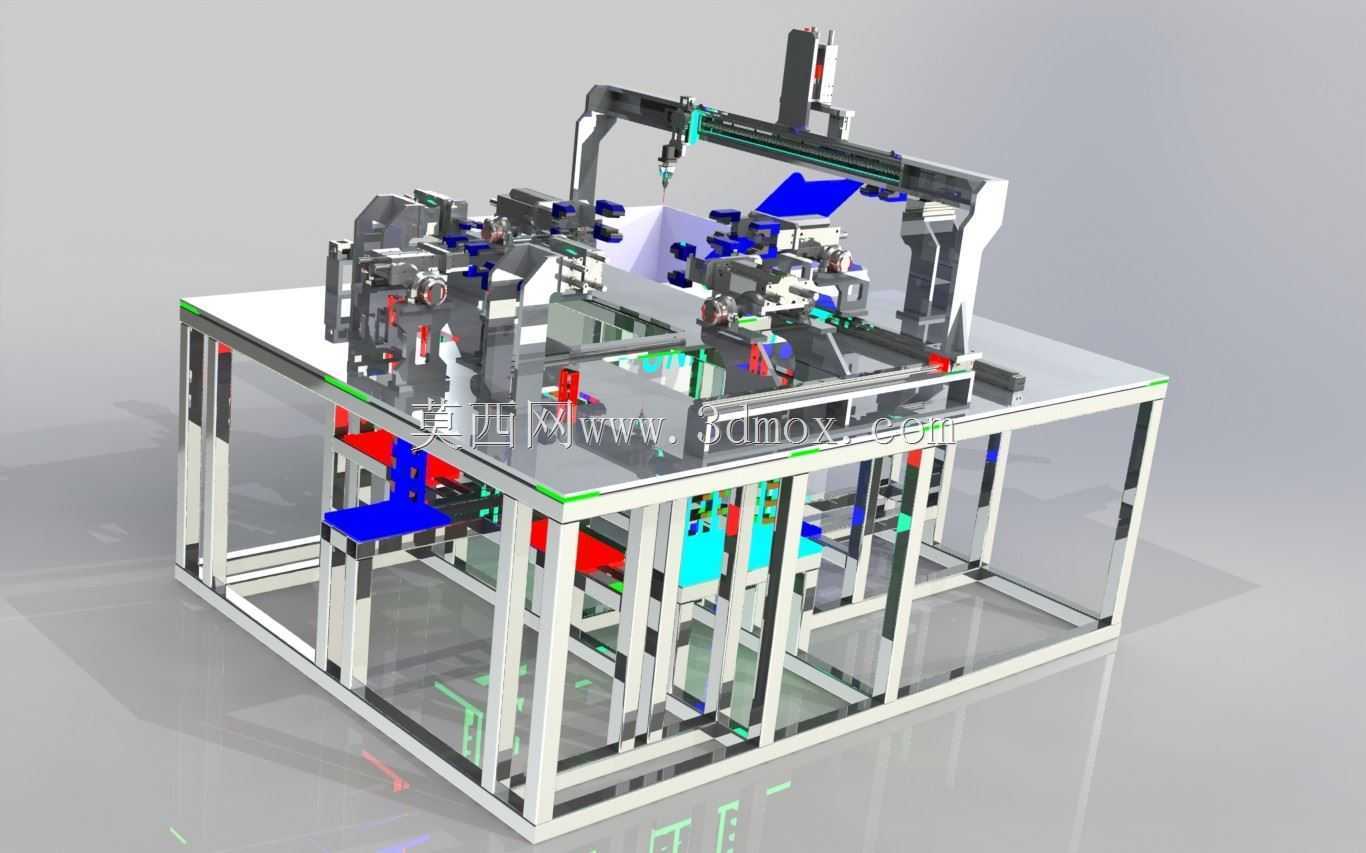

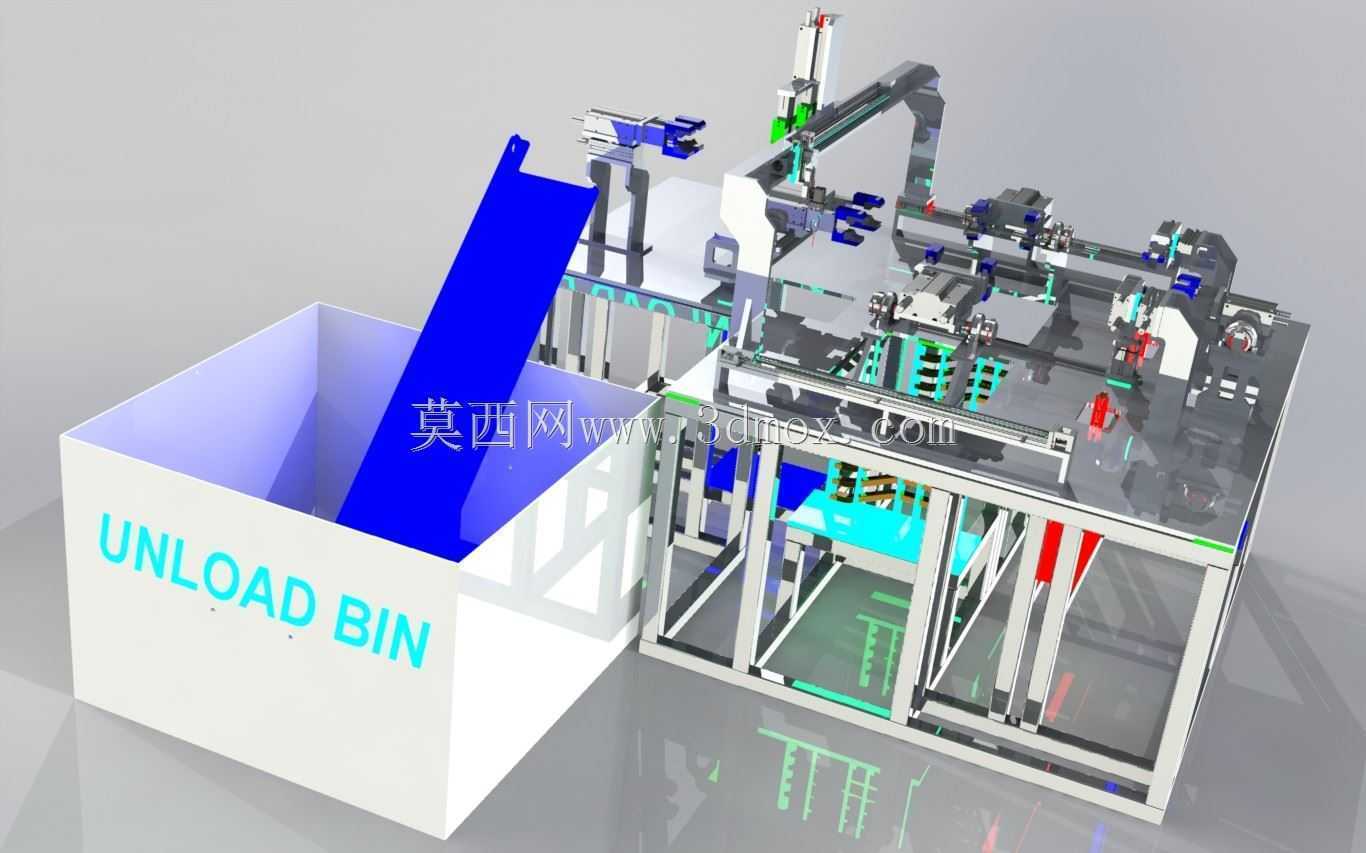

　　这款设备主要面向摩托车金属结构件的焊接加工场景，针对摩托车车架附属构件、摆臂类零部件的点焊工序做了专属适配，可替代传统人工持焊枪的作业模式，解决人工点焊定位偏差大、焊点一致性差、作业强度高的痛点，在两轮车零部件制造的焊装工位可直接对接前端冲压下料工序，完成工件上料后的全流程点焊作业。设备整体采用铝型材搭建底部支撑框架，框架上方铺设平整的操作台面作为安装基准，台面下方预留电气元件、气路管线的排布空间，整体安装边界可适配常规车间焊装工位的占地要求，不需要额外做特殊地基处理，可直接通过膨胀螺栓固定在硬化车间地面，外接工厂常规压缩气源与工频供电即可投入使用。从功能布局来看，设备采用多工位定位夹具配合可移动点焊执行端的结构设计，

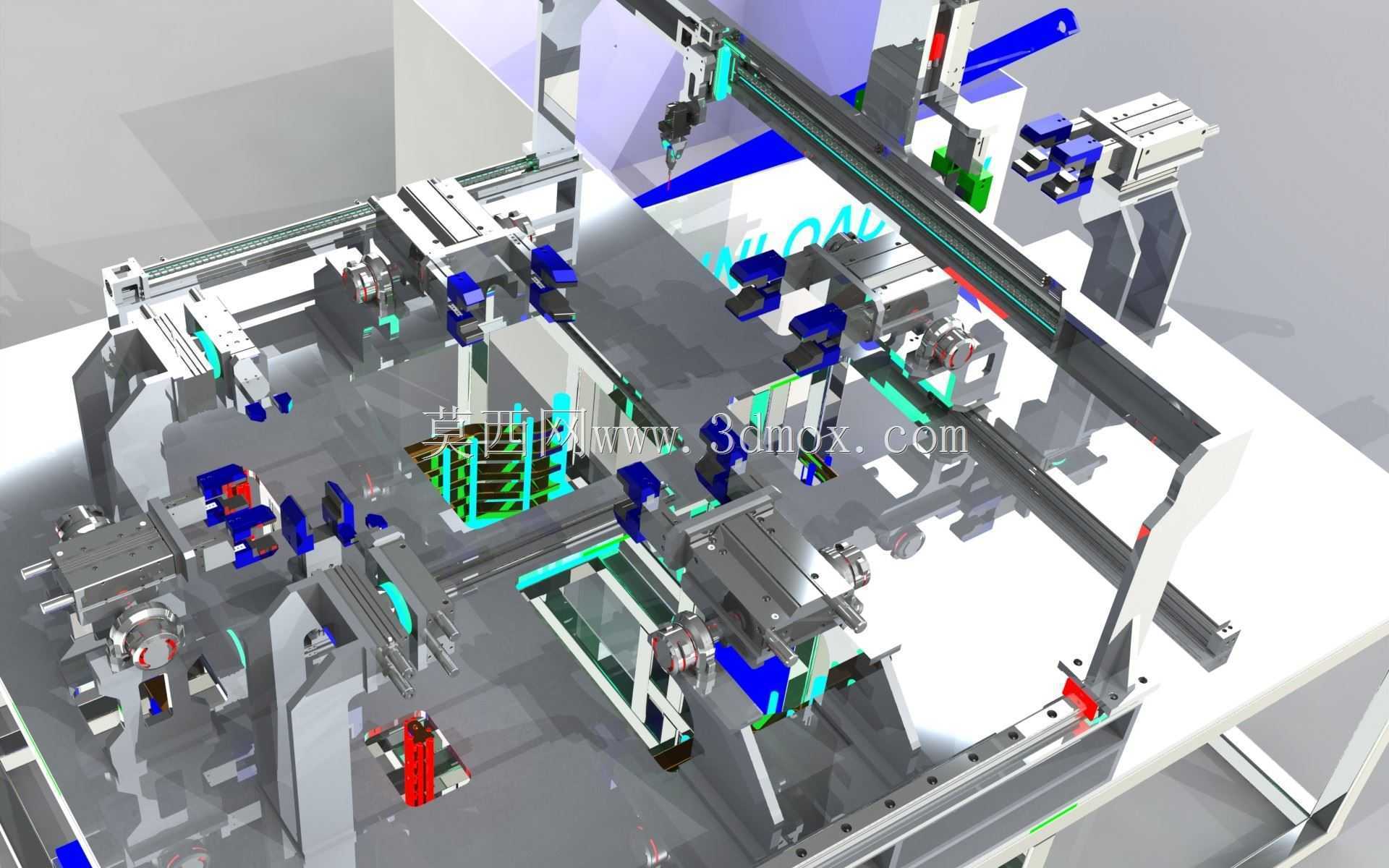

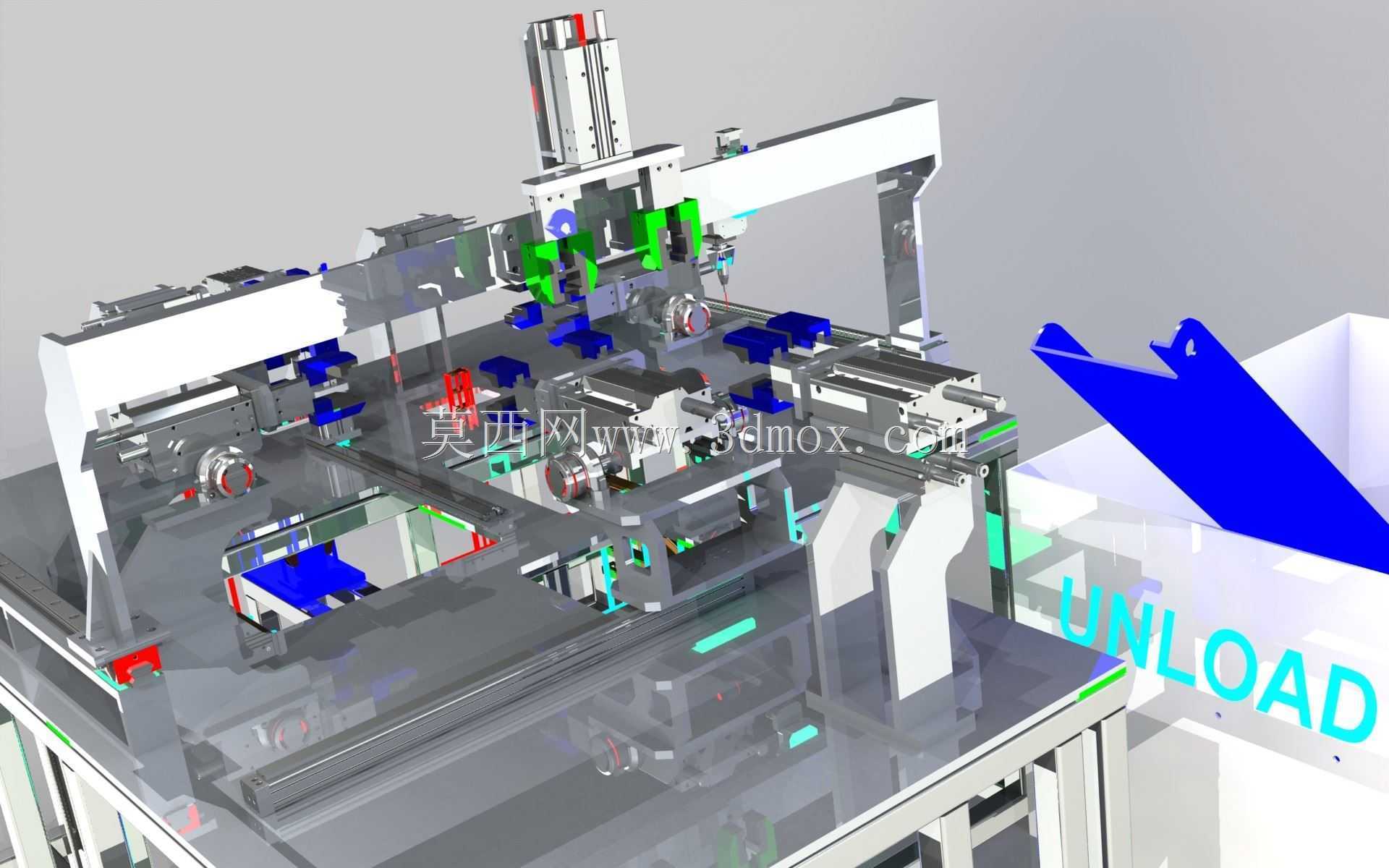

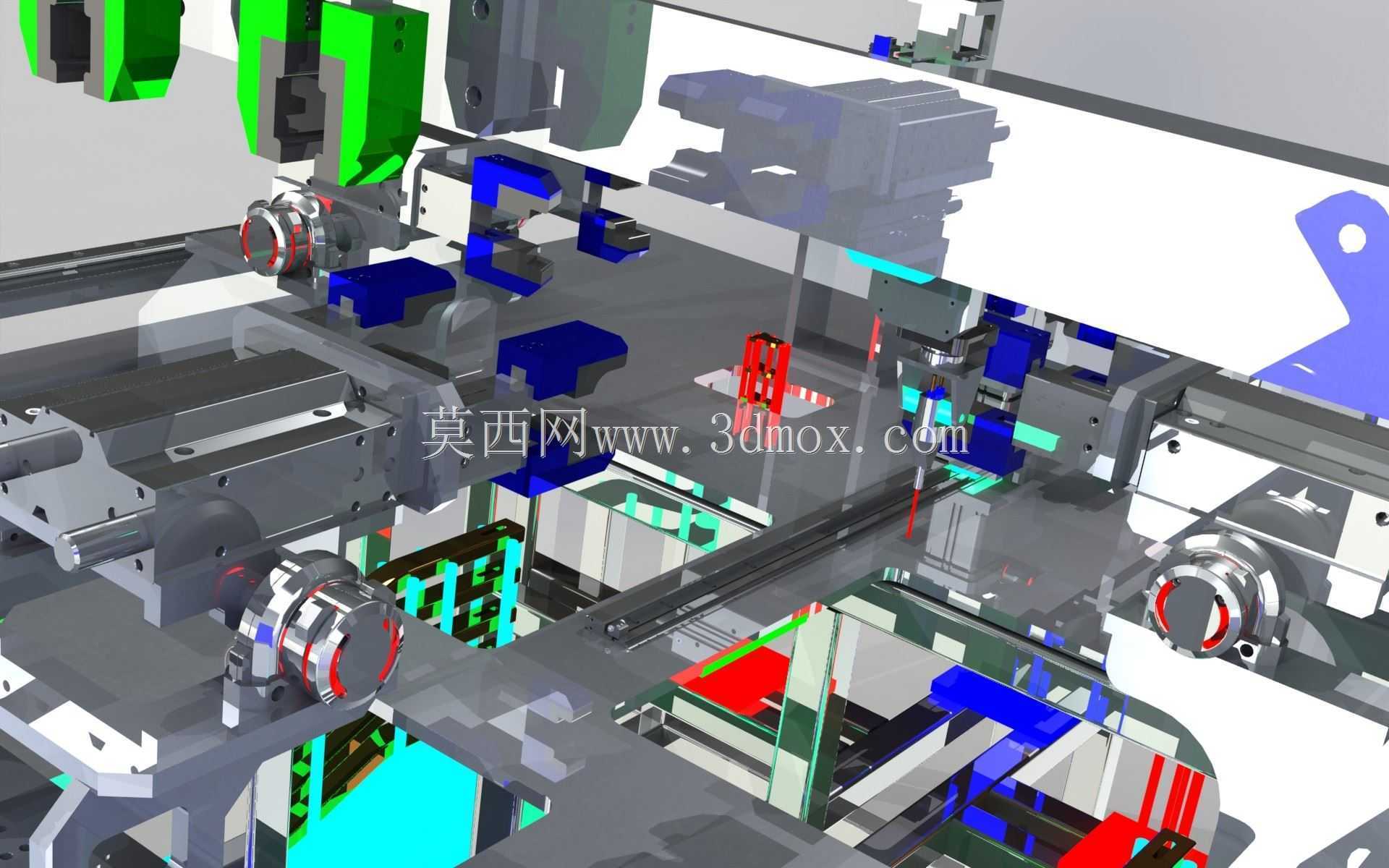

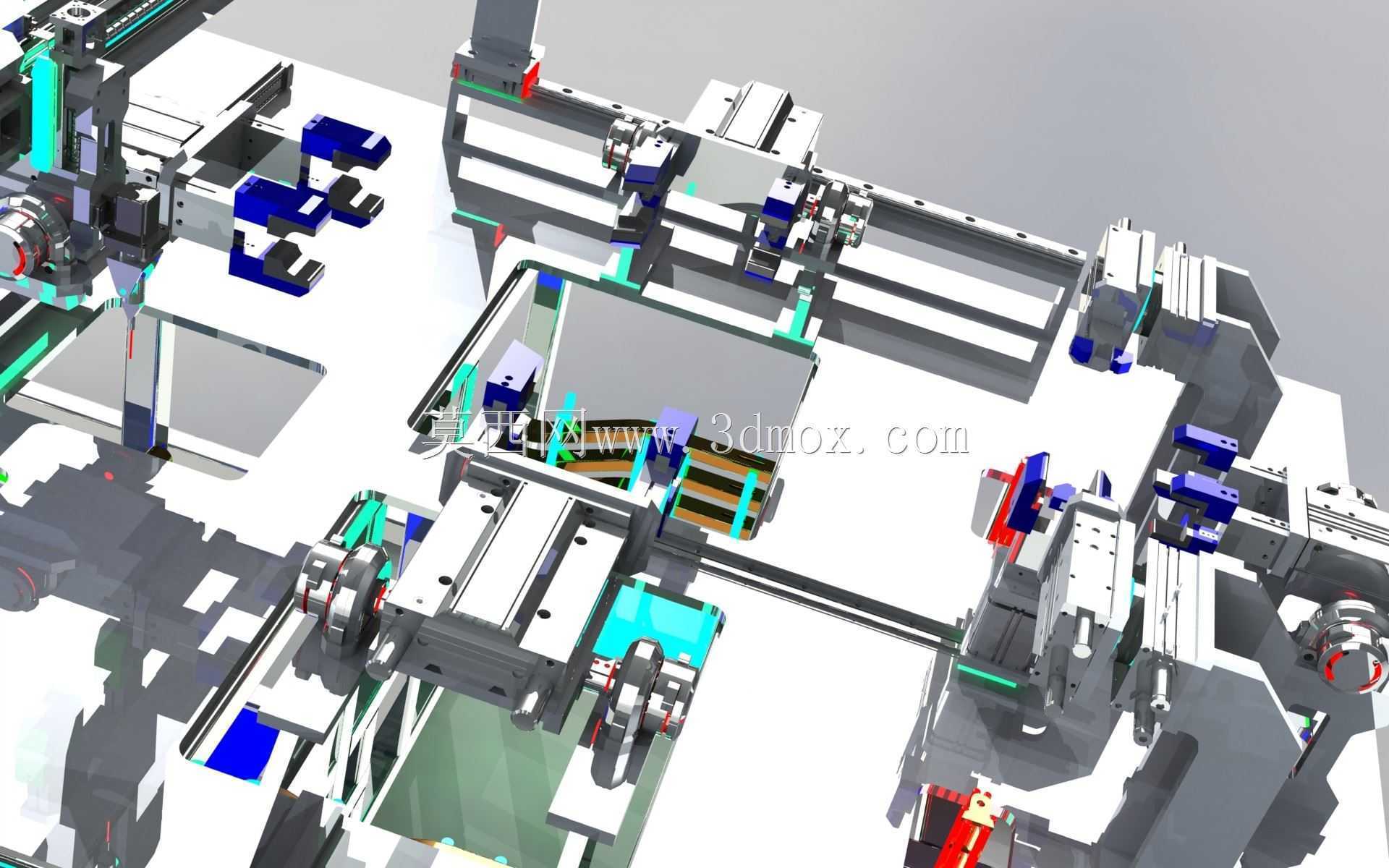

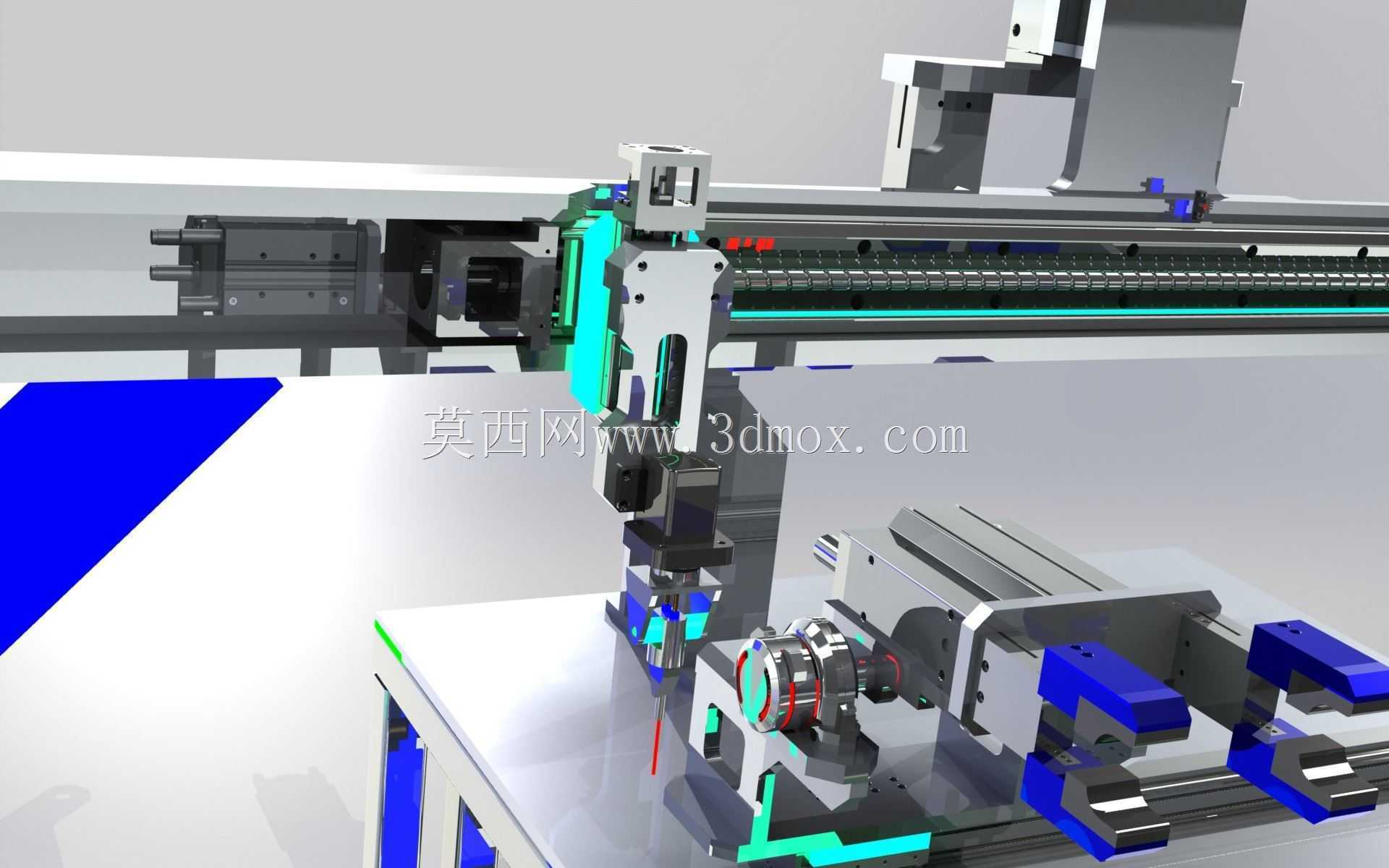

　　夹具部分针对摩托车摆臂类工件的外形特征做了仿形定位设计，设置了多组气动压紧机构，工件放置到定位位后可自动完成夹紧固定，避免焊接过程中工件移位导致的焊点偏移。点焊执行端搭载在横向移动的龙门导轨组件上，可沿X、Y两个轴向做平稳移动，配合可微调的Z向焊枪进给结构，能够覆盖工件上所有预设焊点的位置，不需要人工调整工件姿态即可完成全部点位的焊接作业。设计过程中重点考虑了焊接作业的实际工况，焊枪周边设置了防飞溅挡板结构，避免焊接火花飞溅到导轨、传动部件上造成设备磨损，所有气动管路、信号线缆均采用拖链内置排布，避免移动过程中管线拉扯磨损。设备的操作位设置在夹具正对的上料侧，操作人员仅需完成工件上下料操作，

　　焊接过程中设备可按照预设的点位路径自动完成点焊作业，单工位的作业节拍可匹配中小批量零部件的生产需求，同时夹具部分预留了快换接口，可通过更换定位夹具适配不同规格的摩托车焊接构件，拓展设备的加工适配范围。设备的框架结构做了加强处理，可承受焊接过程中的轻微冲击，导轨安装面做了铣平加工保证移动精度，所有运动部件均设置了限位保护结构，避免超程移动造成的设备碰撞损坏。
