卧式螺杆注塑成型设备结构设计

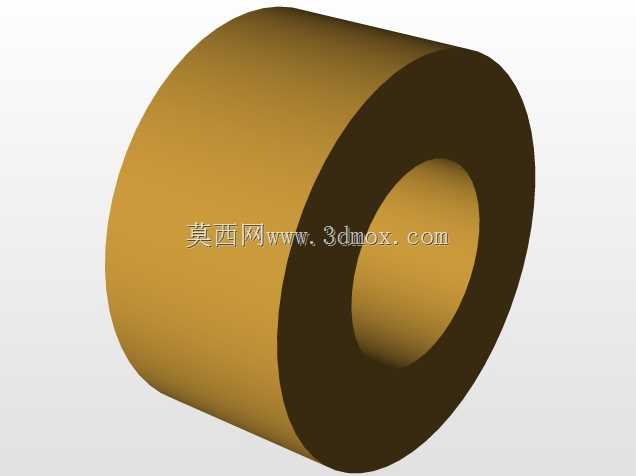

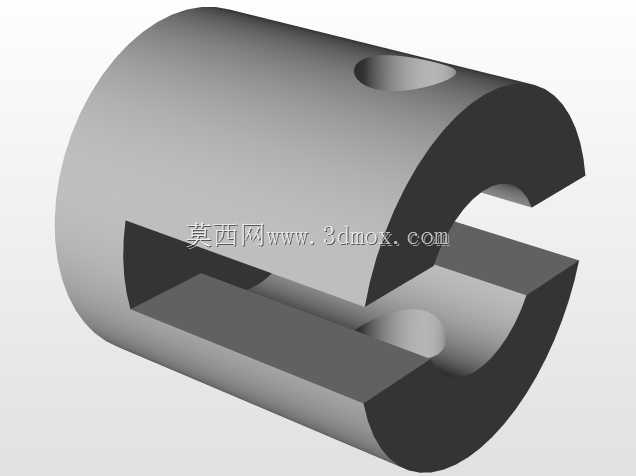

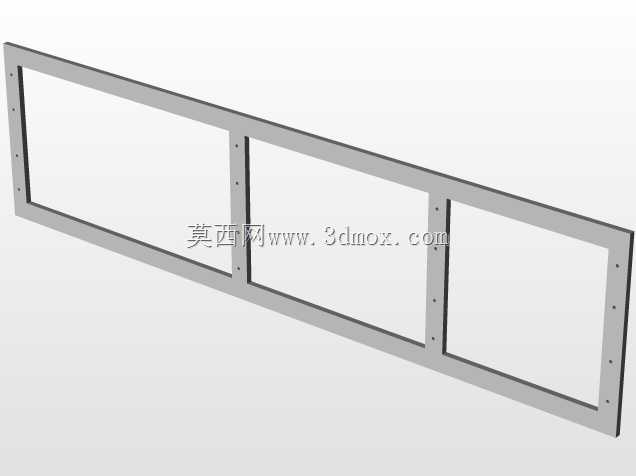

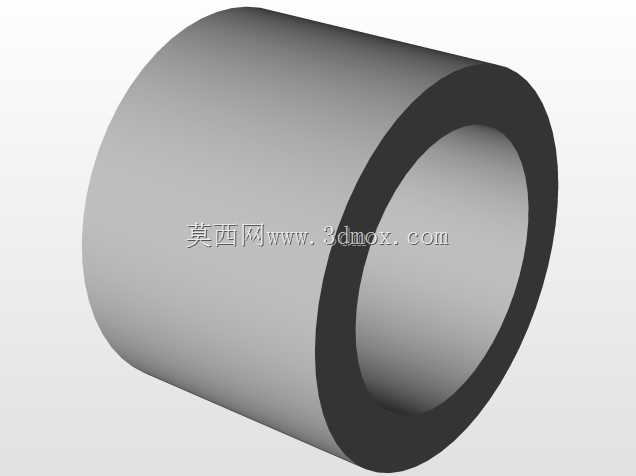

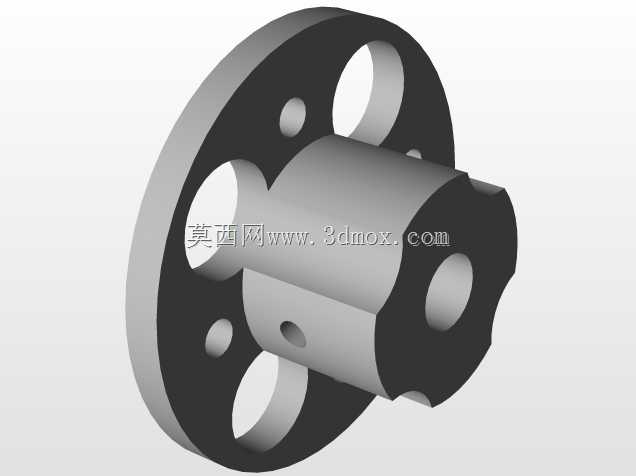

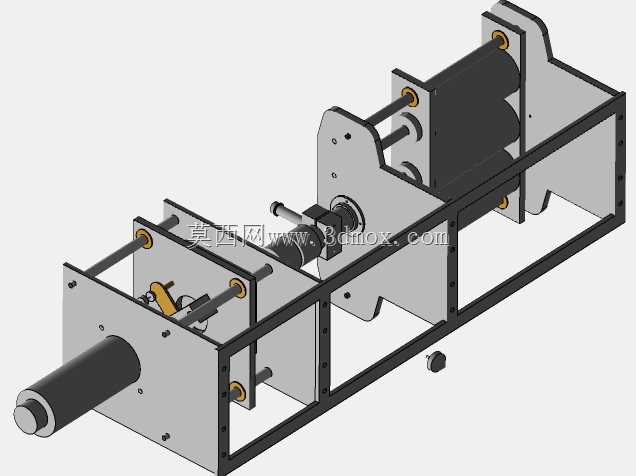

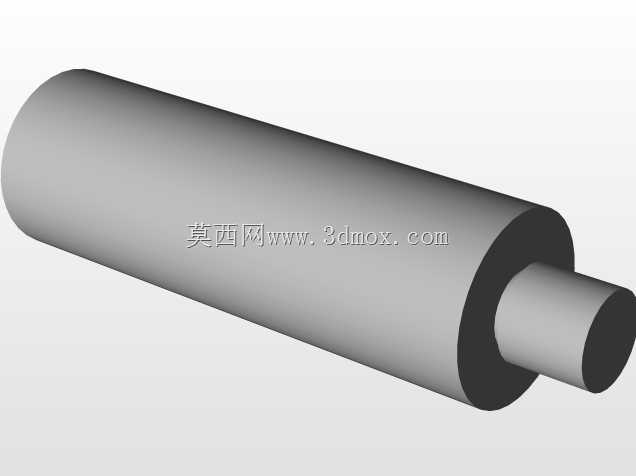

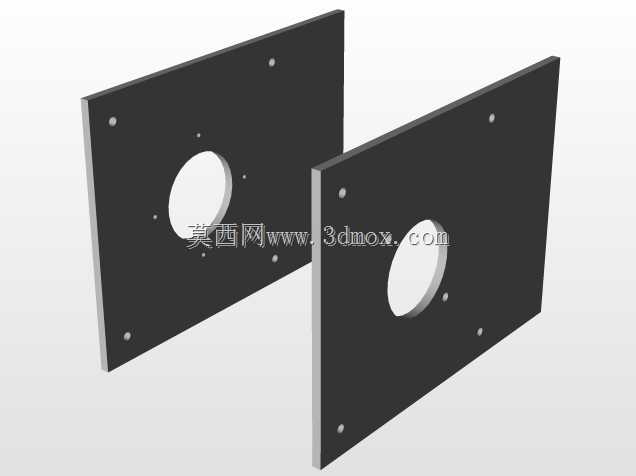

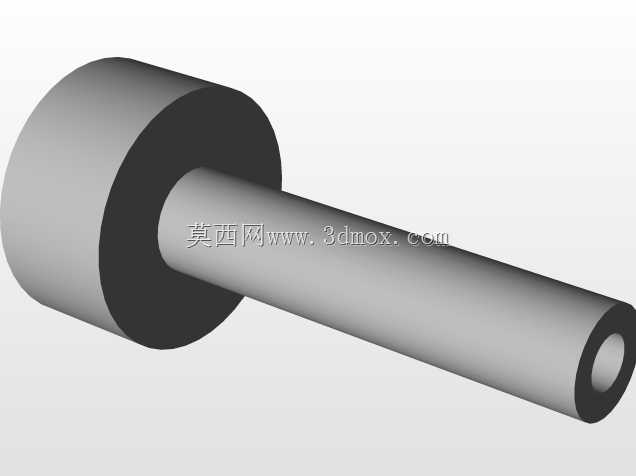

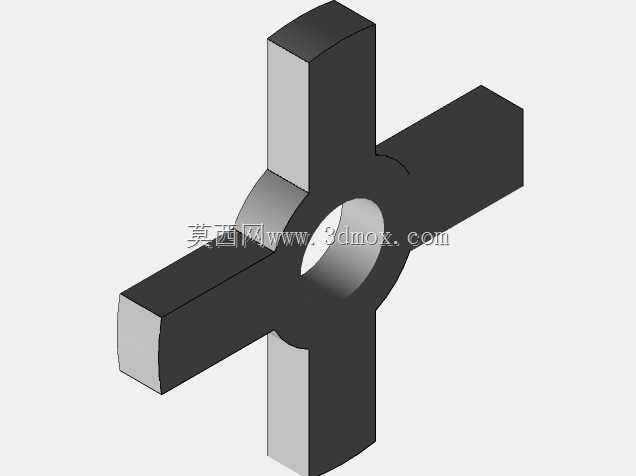

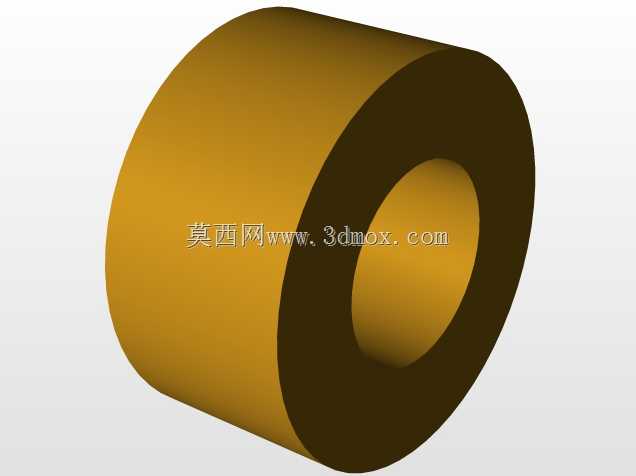

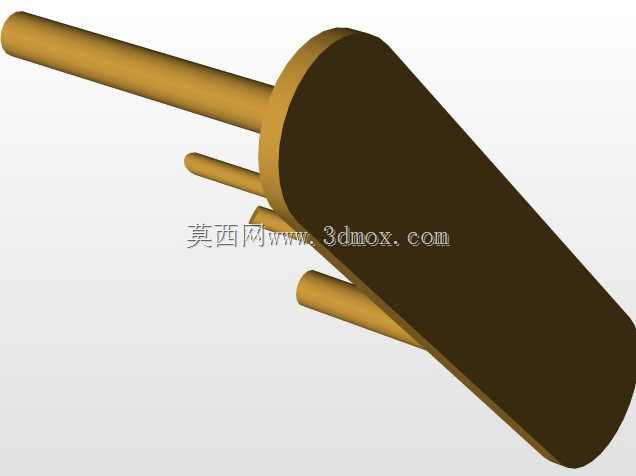

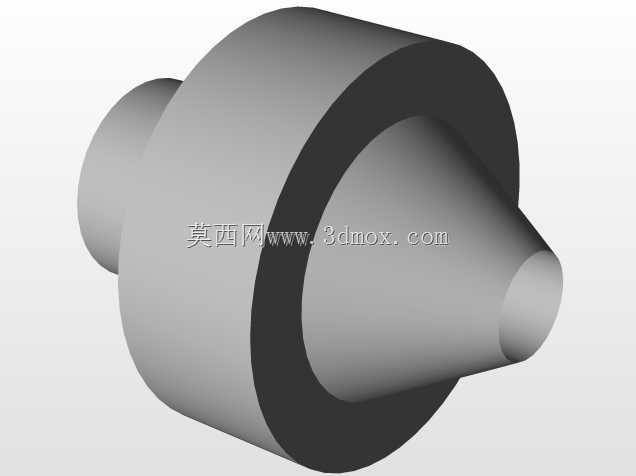

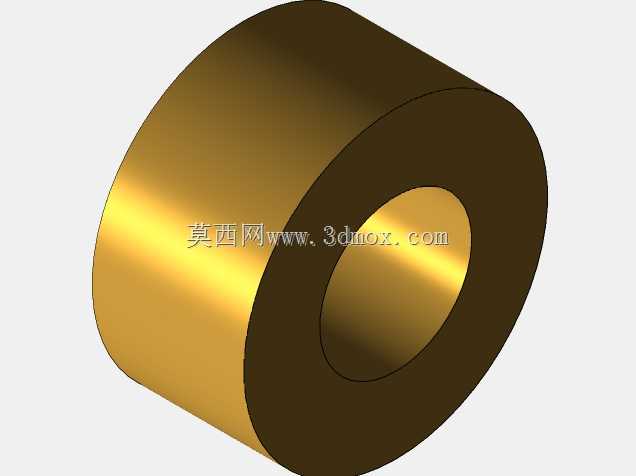

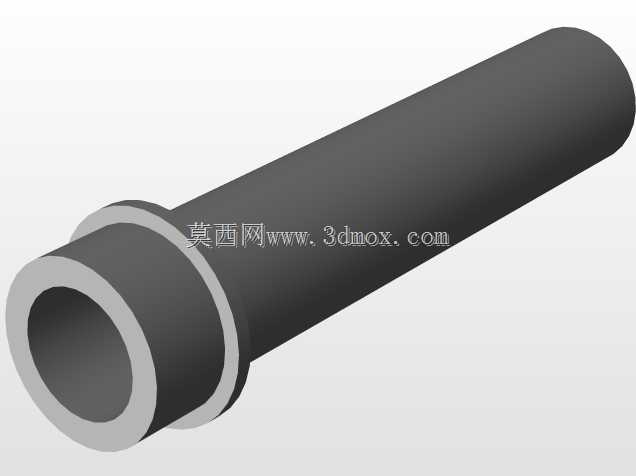

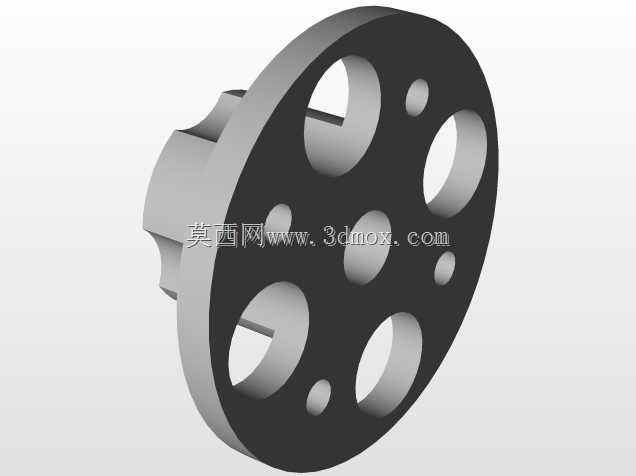

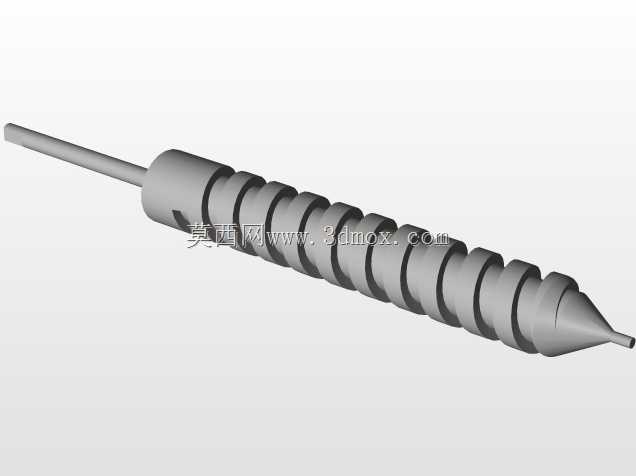

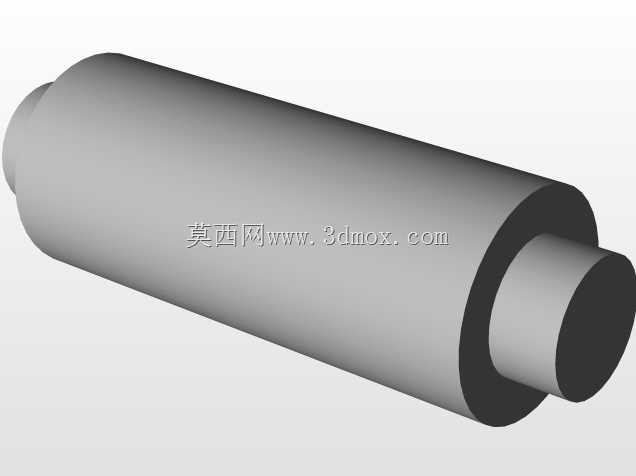

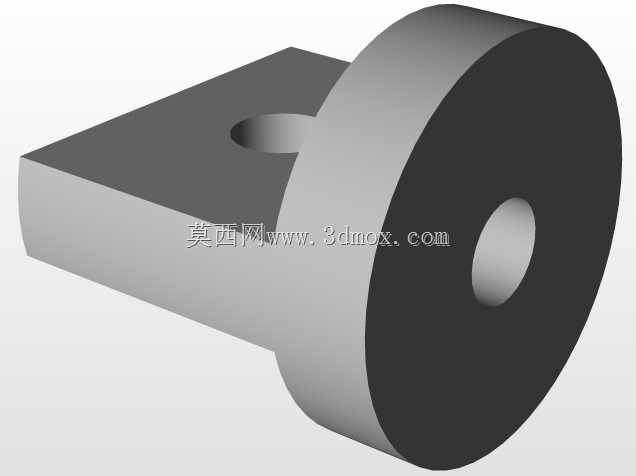

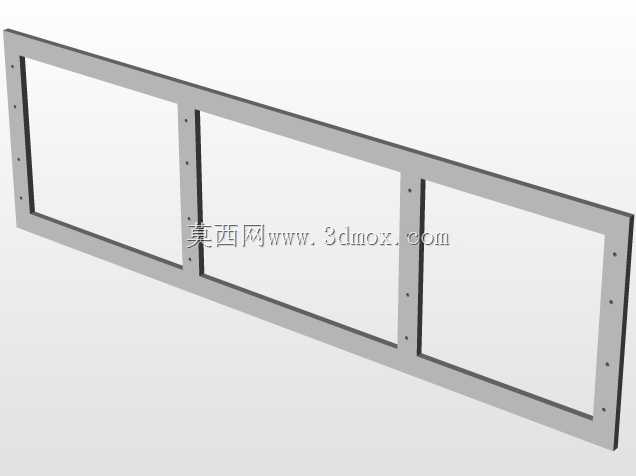

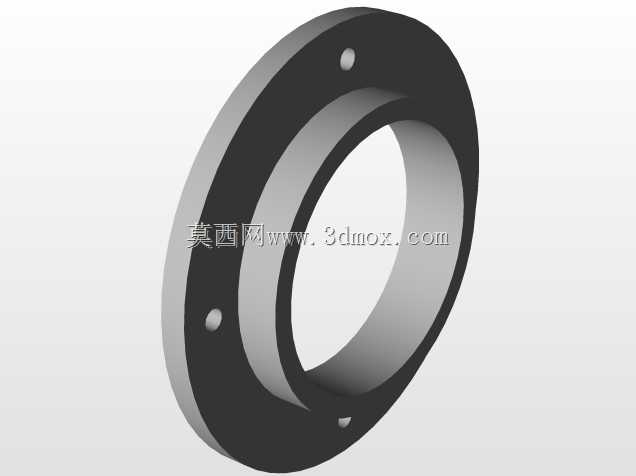

该套注塑成型设备结构方案，主要面向小型精密塑件的小批量试制、教学实训以及实验室研发场景使用，可覆盖常见热塑性塑料如PP、ABS、PE等材质的小型结构件、外观样件的注射成型需求，适配小型加工车间、职业院校实训基地、产品研发打样室等场景的生产与教学要求。设备整体采用卧式直线布局，将射胶单元、合模单元、驱动组件沿同一水平轴线排布在一体式焊接机架上，机架采用标准矩管焊接成型，底部预留水平调节脚轮安装位，整体安装边界控制在长1200mm、宽450mm、高500mm区间内，无需额外浇筑设备基础，放置在标准承重工作台面上即可完成安装调试，适配多数小型生产场地的空间要求。功能设计上，整套结构分为射胶塑化、合模锁模、顶出脱模三个核心功能模块：射胶单元采用单缸直推结构配合螺杆塑化组件，可实现塑料原料的加热塑化、定量注射、保压补缩全流程动作，料筒段预留多组加热圈安装位与热电偶检测点位，可根据不同原料的加工温度区间灵活调整加热参数，射胶行程通过直线导轨导向保证射胶位置精度，避免射胶偏心导致的塑件飞边、缺胶问题；合模单元采用双曲臂肘杆式合模结构，配合尾部驱动缸实现动模板的平稳开合，合模过程中曲臂结构可提供足够的锁模力，避免注射过程中模腔涨开导致的塑件溢边，动模板与定模板均采用加厚钢板加工，表面预留标准T型槽与定位销孔，可直接安装不同规格的小型注塑模具，模板导柱采用高碳铬轴承钢加工并做表面淬火处理，配合无油润滑衬套保证开合模的重复定位精度，减少长期运行的磨损量；顶出机构集成在动模板后侧，采用中心顶出结构，开模到位后可自动将成型塑件从模腔中顶出，无需人工手动取件，降低操作过程中的安全风险。设计思路上，整套结构优先兼顾结构易加工性与装配调试便捷性，所有板类零件均采用常规板材切割加工，轴类零件采用标准圆料车削加工，无需特殊定制的异形加工件，可有效降低设备的制造成本与后期维护难度；各功能模块采用分体式装配设计，射胶单元、合模单元均可独立拆卸维护，日常检修时无需拆解整台设备即可完成易损件的更换；管路与线路排布预留专门的走线槽位置，可将加热线路、驱动管路、传感线路统一收纳，避免运行过程中线路剐蹭导致的安全隐患。整体结构紧凑，动作逻辑清晰，既可以作为小型生产设备直接投入小批量塑件生产，也可以作为机械结构教学的演示载体，直观展示注塑设备的合模、射胶、保压、冷却、顶出全流程动作原理，帮助学习者快速理解注塑成型工艺的核心结构逻辑。
