螺旋式砖块挤压成型设备结构设计

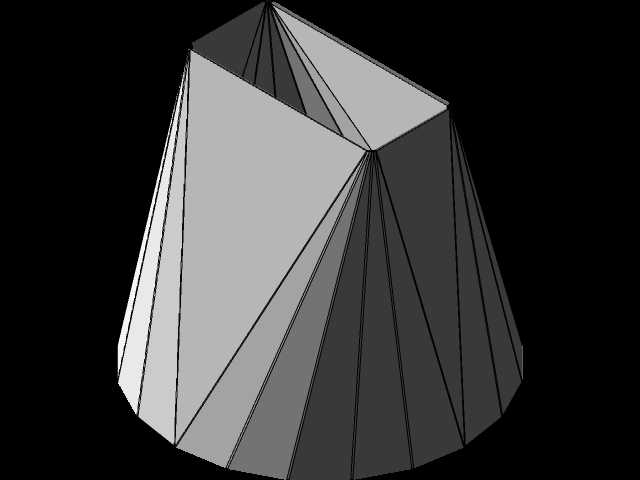

　　在墙体建材生产、预制砌块加工场景中，这类螺旋挤压结构的制砖设备是核心成型单元，区别于传统压制成型的间歇式作业模式，连续挤压的结构设计能适配实心砖、空心砌块的连续化生产需求，在中小型建材厂、现场移动式制砖作业点都有广泛适配空间。从结构布局来看，设备整体采用卧式长筒体设计，进料端设置上方扩口式方锥形料斗，料斗下口直接与挤压筒体连通，避免散状拌合料在进料环节出现架桥、堵料问题，料斗的倾斜壁面角度设置参考了散体物料的安息角参数，能保证拌合后的砖料依靠自重顺利进入螺旋推送腔，不需要额外增设强制拨料机构，简化了整体传动结构。挤压筒体内部为连续变螺距螺旋轴结构，从进料端到出料端螺距逐步收窄，配合筒体内壁的防滑衬层，

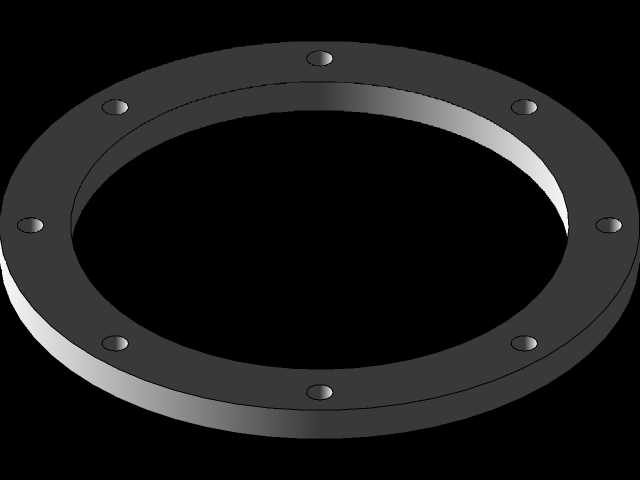

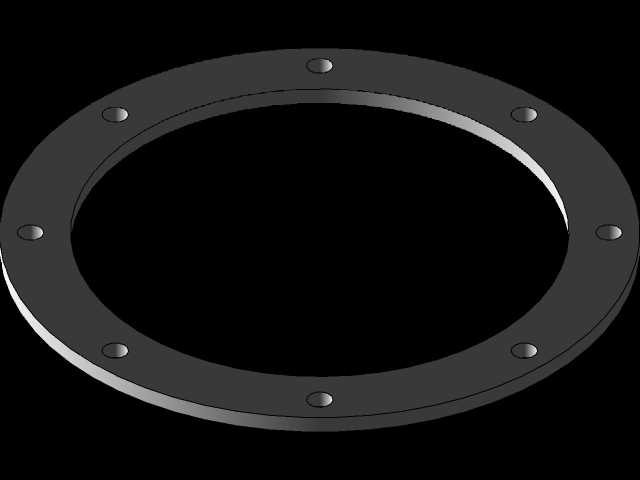

　　能在推送过程中逐步对砖料施加挤压力，将松散的拌合料压实到符合成型密度要求的状态，出料端设置可更换的成型口模，更换不同内腔结构的口模就能切换实心砖、不同孔型空心砖的生产，不需要对主体结构做大幅改动，适配多品类砌块的生产需求。设备的驱动端设置在筒体尾部，采用法兰式连接结构将减速单元与螺旋轴直连，减少链传动、带传动带来的动力损耗，驱动端的端盖采用快拆式螺栓固定，日常维护时拆开端盖就能直接抽出螺旋轴做磨损修复、衬层更换，不需要整体拆解筒体，能大幅缩短设备停机维护的时间。从安装边界来看，设备整体为卧式长轴布局，安装时需要预留筒体长度1.2倍以上的轴向操作空间，用于螺旋轴的抽装检修，进料端上方需要预留料斗上料的空间，适配装载机、

　　皮带输送机的上料高度，出料端需要对接砌块输送辊道，承接连续挤出的成型砖条，配合后续的切条、切坯工序完成整线生产。结构设计过程中，重点考量了挤压环节的受力分布，筒体中段作为挤压力最高的区域，筒体壁厚做了加厚处理，外部增设环形加强筋，避免长期高压作业出现筒体变形、焊缝开裂的问题，螺旋轴的叶片边缘堆焊耐磨层，应对砖料中硬质骨料的长期磨损，延长核心部件的更换周期。设备的支撑脚采用可调式地脚结构，安装时可以根据现场生产线的高度差调整整体水平度，保证螺旋轴与筒体的同轴度，避免运转过程中出现叶片刮蹭筒体、异常振动的问题。在实际生产适配中，这类挤压结构的制砖设备可以适配粉煤灰、页岩、黏土、建筑固废再生骨料等多种原料的拌合料，

　　只需要根据原料的塑性调整螺旋轴的压缩比参数，就能保证不同原料下的成型密实度，不需要更换主体结构，对于处理建筑固废、生产再生建材的场景有很好的适配性。不同于立式压制成型设备需要配套模具往复动作，卧式螺旋挤压的连续作业模式生产效率更高，单位时间的砌块产量更稳定，设备整体的易损件只有螺旋叶片、口模、筒体内衬，备件成本更低，适合中小型生产场景的长期运维需求。设计过程中也充分考虑了作业现场的粉尘环境，驱动端的轴承座采用多重密封结构，避免粉尘进入轴承造成磨损，所有润滑点都采用外置式注油嘴，日常保养时不需要拆解防护结构就能完成注油操作，降低一线运维人员的操作难度。
