简易木质框架教学演示直流电机结构

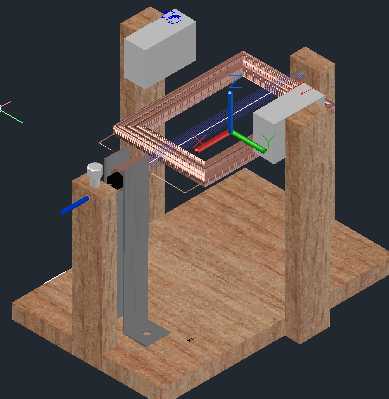

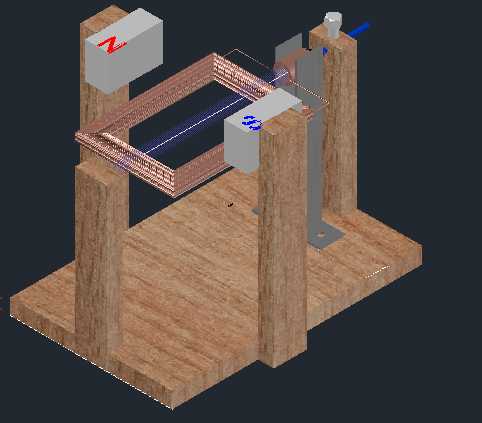

　　这套简易直流电机结构，核心面向中学物理电磁学教学、青少年科创实践场景搭建，区别于工业量产电机的精密密封结构，整体采用开放式框架布局，能让观察者直接看到电能到机械能转换的全部核心环节，没有外壳遮挡，所有功能部件完全外露，非常适合课堂演示、原理拆解教学使用。从实际用途来看，它并不承担工业场景的动力输出负载，核心作用是直观展示直流电机的核心工作逻辑：通电导体在磁场中受安培力驱动，通过换向结构让线圈持续获得同向转矩，最终实现连续转动，帮助学习者跳过抽象的公式推导，直接通过实物观察理解换向器、电枢、励磁磁体、电刷这些核心部件的配合关系。从功能特性上看，整套结构的支撑部分采用实木板材与方木搭建，底座为整块平板结构，四根立式方木作为支撑立柱，

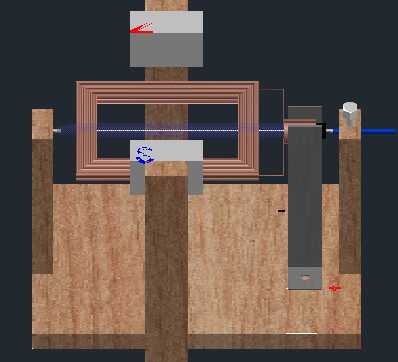

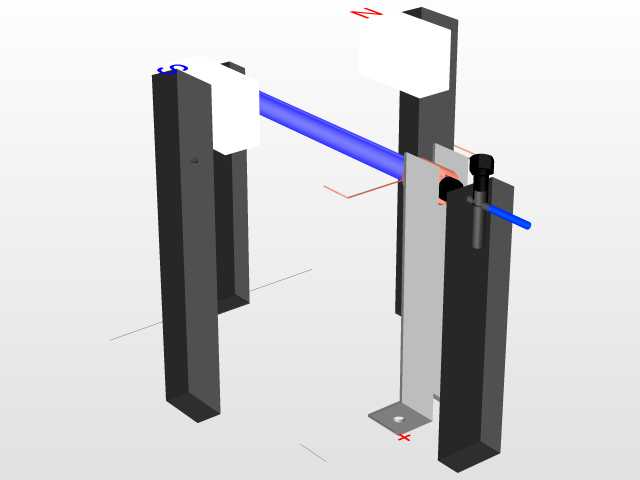

　　承担上部线圈框架、磁体固定座的承载功能，木质材料加工门槛低，不需要金属切削设备就能完成裁切、打孔、装配，非常适合手工制作场景。励磁部分采用条形铁氧体磁铁作为定子磁源，固定在两侧的木质支座上，两块磁铁相对布置形成稳定的横向气隙磁场，气隙宽度刚好容纳中间的矩形电枢线圈，不需要额外的磁路导磁结构，就能在线圈活动区域形成足够驱动线圈转动的磁场强度。电枢部分采用矩形绕制的铜线线圈，线圈两端的转轴采用铅笔杆制作，铅笔的石墨笔芯直接作为换向导电结构，搭配两根弹性铜丝作为电刷，铜丝一端压在铅笔芯换向段上，另一端连接外部供电的导线，当低压直流电接入时，电流通过电刷、铅笔芯流入线圈，线圈在磁场中受力转动，当线圈转过平衡位置时，

　　铅笔芯与电刷的接触位置切换，自动改变线圈内的电流方向，保证线圈持续获得同向转矩，不需要额外加装独立的铜质换向器，大幅降低了制作难度与零件成本。从设计思路来看，整套结构完全围绕“原理可视化、制作低门槛”展开，没有追求工业电机的功率密度、运转精度、使用寿命，所有零件都选用日常容易获取的材料：木质支撑件可以通过手工锯切、砂纸打磨完成加工，铜线采用普通漆包线即可，磁铁是常见的教学条形磁铁，铅笔、铁钉、胶水都是日常易得的耗材，不需要专用工装、精密加工设备就能完成全部装配，学习者可以在动手制作的过程中，逐一理解每个部件的作用：如果电刷压力调整不当，会出现接触不良断流，线圈无法持续转动；如果两块磁铁的极性装反，磁场方向反向，线圈转动方向也会随之改变；如果线圈绕制的匝数太少，产生的安培力不足以克服转轴的摩擦阻力，电机就无法启动，这些装配调试中的问题，都能帮助学习者深化对直流电机原理的理解。从安装边界与尺寸逻辑来看，整体底座的长宽尺寸控制在300mm250mm左右，立式支撑柱的高度在180mm上下，整体占用的桌面空间很小，适合放在普通教室课桌、实验台面上展示；上部的电枢线圈框架尺寸控制在150mm100mm左右，线圈转动时的最大回转半径不会超出两侧支撑立柱的范围，不会和支撑结构、磁体固定座产生运动干涉；转轴的安装孔位开在两侧支撑立柱的上部，孔位高度保证线圈转动时底部和木质底座留有10mm以上的间隙，避免转动时剐蹭底座；

　　磁体固定座的位置可以沿支撑立柱上下微调，以此调整气隙磁场的强度，改变电机的启动电压与空载转速，调试时只需要移动磁铁的固定位置，不需要改动其他结构，非常适合教学场景下的变量演示。整套结构没有设置密封外壳、散热结构、轴承组件，转轴直接在木质立柱的钻孔内转动，摩擦阻力略大，但完全满足演示场景下的低转速运转需求，不需要加注润滑脂也能稳定工作，装配时只需要保证两侧转轴孔同轴度偏差控制在2mm以内，就能避免线圈转动时出现卡滞；电刷的铜丝需要调整到合适的弹性压力，压力太小会出现接触打火、断流停转，压力太大则会增大转轴的摩擦阻力，提升电机的启动电压，调试过程本身也是直流电机装配工艺的微型实践，能让学习者直观理解工业电机装配中电刷压力调整、转轴同轴度控制这些核心工艺要点的实际作用。
