汽车发动机连杆总成结构设计模型

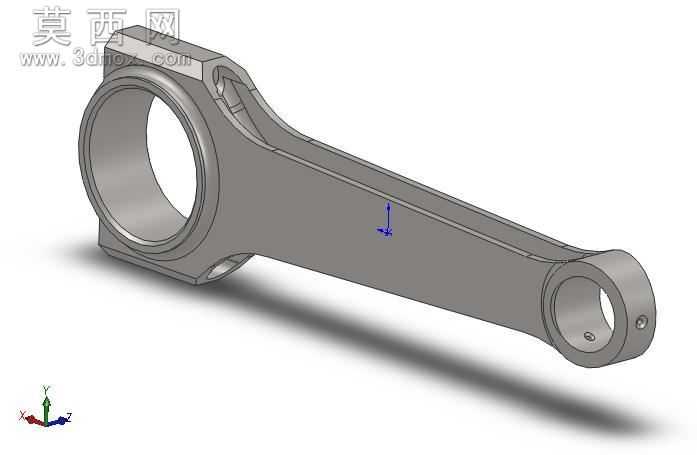

本模型为汽车发动机核心传动部件连杆总成，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循内燃机连杆的实际工程设计规范，完整还原了连杆总成的所有结构细节。模型整体采用合金钢材质的视觉渲染效果，表面呈现出均匀的金属哑光质感，边缘过渡处做了符合机加工工艺的圆角处理，大端与小端的内孔表面模拟了精镗加工后的光滑质感，杆身部分的工字形截面轮廓清晰，结构过渡自然流畅，无建模过程中常见的曲面破面、特征错位等问题。从结构设计来看，模型完整呈现了连杆的三大核心组成部分：连杆小端、杆身与连杆大端，其中连杆小端为整体式环形结构，设计有用于安装活塞销的贯通孔位，孔侧预留了润滑油道的定位小孔，可满足活塞销与衬套的润滑需求；杆身采用经典的工字形变截面设计，从小端到大端截面尺寸逐步平滑过渡，在保证整体结构强度与刚度的前提下，尽可能降低了连杆自身的往复运动质量，减少发动机运转过程中的惯性载荷；连杆大端为分体式斜切结构，可清晰看到连杆盖与杆身的结合定位面，以及用于紧固连杆螺栓的精准孔位，能够满足曲轴连杆轴颈的装配需求。建模过程中对所有特征参数做了标准化定义，标注的核心尺寸参数清晰明确：大小端中心距为160毫米，大端内径为40毫米，小端内径为20毫米，所有尺寸公差与形位公差的预留均符合车用发动机连杆的设计标准，各装配部位的配合间隙设置合理，可直接用于虚拟装配仿真、运动学模拟以及有限元结构分析等工程场景。整体设计充分考虑了连杆在发动机工作过程中承受交变冲击载荷的工况需求，结构受力路径清晰，过渡区域无应力集中的锐角结构，既还原了真实连杆的工程设计逻辑，也通过精细化的建模与渲染处理，直观展现了连杆总成的结构特点与设计细节，可用于发动机结构教学、零部件设计参考以及相关技术方案的展示演示。
