节气门用节流板结构三维设计作品

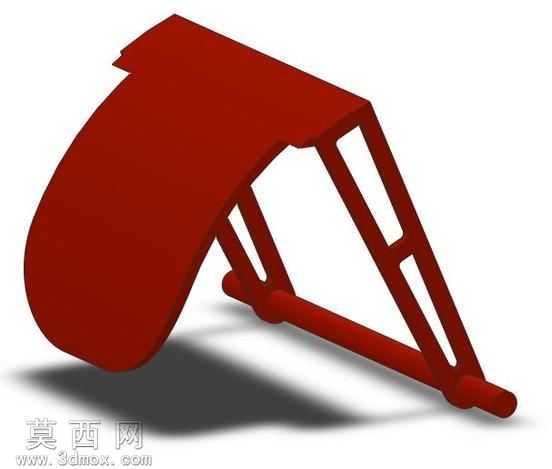

本作品为节气门配套使用的节流板三维结构设计，建模阶段依托SolidWorks平台完成全参数化特征构建，首先以进气通路的弧形轮廓为基础绘制主曲面草图，通过拉伸、曲面加厚命令生成弧形挡流主体，确保主体曲面的弧度与节气门进气道的内壁弧度完全匹配，保证装配后可实现对进气通路的精准遮挡控制。在支撑结构的建模过程中，采用斜向筋条布局设计，通过多段草图绘制筋条的走向轮廓，使用凸台拉伸命令生成两根平行的斜向支撑筋，同时在筋条中部开设矩形减重槽，在保证结构支撑强度的前提下尽可能降低部件自身重量，减少节气门动作过程中的负载。底部的转轴结构采用同轴心圆柱特征建模，依次绘制转轴的主体圆柱、两端的限位凸台特征，确保转轴与支撑筋、弧形挡流主体的连接位置完全同轴，保证节流板转动过程中的同轴度精度，避免出现卡滞、转动不畅的问题。材质与渲染阶段，为模型赋予了哑光深红色金属漆材质，调整材质的粗糙度参数模拟工业金属部件的表面喷涂效果，添加柔和的环境漫反射光源与定向投影光源，渲染出部件的立体阴影效果，清晰展现各结构的衔接关系与轮廓层次。设计思路上，该节流板适配节气门的进气控制需求，弧形挡流面可随转轴转动改变进气通路的导通面积，从而实现对引擎进气量的精准调节，斜向支撑筋的布局既可以传递转轴的转动力矩，带动弧形挡流面同步转动，又可以避免筋条结构对进气气流造成过多的扰流影响，减重槽的设计在不降低结构刚性的前提下，减少了材料的使用量，降低部件的转动惯量，让节气门的开度调节响应更加灵敏。整体模型的所有特征均保留完整的参数化建模历史，可根据不同排量引擎的节气门尺寸需求，快速调整弧形挡流面的弧度、支撑筋的长度、转轴的直径等参数，适配不同规格的节气门装配使用，结构设计兼顾了功能性、工艺性与轻量化需求，可直接用于引擎进气系统的结构验证、装配模拟以及相关教学演示场景。
