雅马哈XS650化油器端盖结构设计

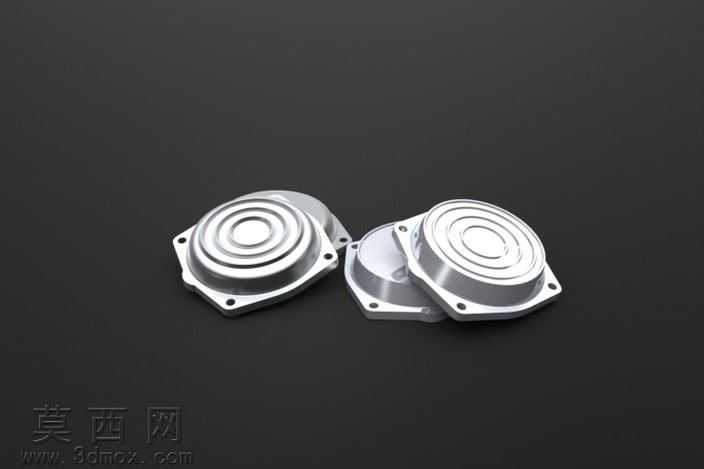

本作品为适配雅马哈XS650车型的化油器端盖三维设计，建模阶段依托三维参数化设计工具完成全尺寸构建，首先围绕化油器腔体的密封配合需求，确定端盖的基准安装面，精准匹配化油器本体的安装孔位布局，在端盖法兰边均匀布置六个安装固定孔，孔位同轴度公差控制在0.02mm以内，保证装配后螺栓锁紧受力均匀，避免出现密封不严导致的燃油渗漏问题。端盖主体的造型设计兼顾功能与工艺性，盖体表面采用多层同心环状凸筋结构，该结构一方面可以提升端盖的整体结构刚度，在引擎运行产生持续振动的工况下，有效降低盖体共振形变的概率，减少密封失效风险；另一方面环状凸筋也可在压铸成型过程中优化金属液的流动路径，减少铸件内部缩孔、冷隔等缺陷的产生概率，同时提升成品的外观质感。建模过程中对端盖的壁厚进行了均匀化处理，整体壁厚控制在2.5mm，局部安装孔位处做加厚补强设计，既保证零件结构强度满足使用要求，又能控制零件整体重量，符合机车部件轻量化的设计方向。材质设定阶段，结合机车化油器部件的使用环境，选用压铸铝合金作为零件基材，渲染时还原铝合金经喷砂氧化后的金属质感，对安装密封面做高光切削效果处理，清晰区分加工面与非加工面的视觉差异，同时在渲染场景中搭建柔和的影棚光照环境，通过多角度光源投射展现盖体曲面的弧度细节与金属反光特性，直观呈现零件的真实外观效果。结构设计上还充分考虑了密封槽的预留位置，在端盖与化油器本体贴合的内侧设计有适配O型密封圈的环形凹槽，凹槽深度与宽度尺寸严格匹配对应规格密封圈的压缩量要求，保证装配后密封圈压缩率处于合理区间，实现稳定的静密封效果，同时避免密封圈过度压缩导致的过早老化失效。不同版本的端盖分别对应OEM原厂样式、波纹面、直面、直纹面四种外观方案，在保证安装接口尺寸完全通用的前提下，提供差异化的外观选择，满足不同的改装与替换需求，所有版本的安装配合尺寸均做了一致性校验，确保可以直接替换原厂零件完成装配，无需二次加工调整。
