WilwoodPowerlite径向装载制动卡钳结构设计

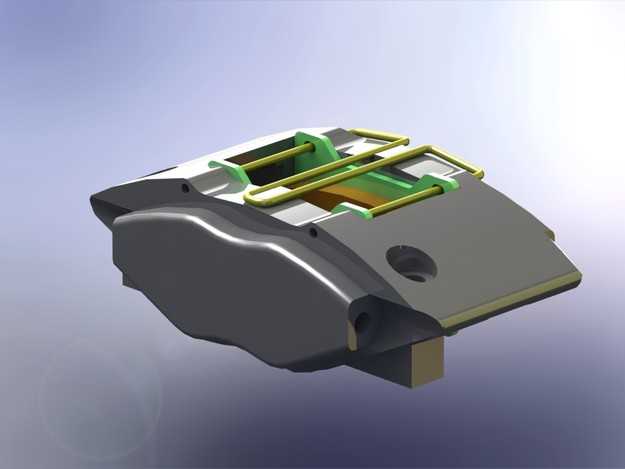

本作品为Wilwood Powerlite系列径向装载制动卡钳的三维建模设计成果，建模过程严格遵循制动卡钳的实际工程尺寸与装配逻辑，采用自顶向下的设计思路完成整体结构搭建。首先从卡钳的主体壳体入手，通过草图绘制勾勒出壳体的流线型外轮廓，利用拉伸、切除、倒圆角等特征命令完成主体基体的构建，精准还原壳体上的安装定位孔、油路预留孔位的位置与尺寸，保证壳体的力学结构合理性与安装适配性。针对卡钳的径向装载结构，单独完成垫与定位销的零件建模，通过装配约束将销件与垫体精准装配到壳体对应的卡槽位置，还原径向装载的快装快拆结构特性，清晰展现该类卡钳相较于传统轴向装载卡钳的装配优势。在内部结构建模中，完成了活塞腔、刹车片安装位的细节刻画，预留出刹车片的滑动间隙，还原卡钳工作时活塞推动刹车片夹紧制动盘的运动空间。渲染阶段针对不同部件赋予差异化材质：主体壳体采用哑光磨砂金属材质，模拟锻造铝合金卡钳的真实质感，调整材质的粗糙度与金属度参数，还原金属表面的细微颗粒纹理；定位销与内部弹性构件采用亮面金属材质，通过调整反射参数突出金属构件的加工光泽；密封与缓冲部件采用橡胶类哑光材质，通过色彩区分不同功能的密封件，提升模型的辨识度。模型整体采用工业产品级渲染设置，搭建柔和的影棚光照环境，通过主光、辅光与轮廓光的搭配，突出卡钳壳体的曲面造型与结构层次，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑卡钳的实际使用场景，在结构建模时兼顾散热结构的预留，壳体边缘的导风槽造型完全还原量产产品的空气动力学设计，保证模型既具备外观展示性，也可用于制动系统的结构演示、装配教学以及改装方案的适配验证，完整呈现了高性能制动卡钳的结构特点与设计逻辑。
