鼓式制动器刹车总成三维结构设计

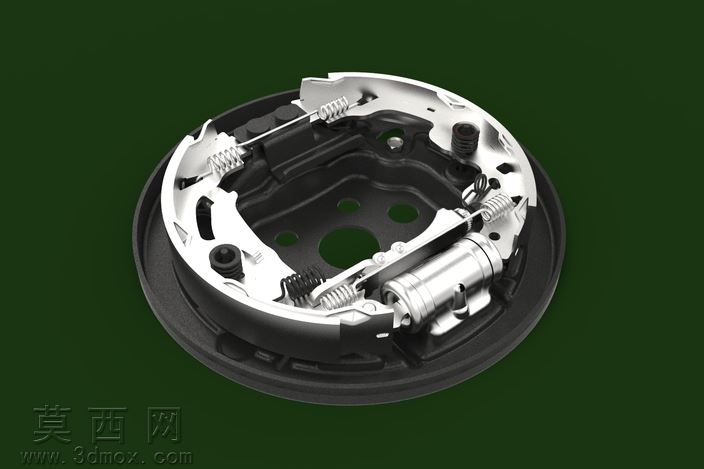

本作品为鼓式刹车总成的三维建模设计成果，建模过程依托专业三维设计软件完成全参数化构建，完整还原了鼓式制动器内部所有核心零部件的装配关系与结构细节。建模阶段严格遵循实车制动部件的尺寸比例与装配逻辑，对制动底板、前后制动蹄、回位弹簧、制动轮缸、调整机构、固定销柱、限位弹簧等每一个零件都进行了独立的特征建模，通过拉伸、旋转、扫掠、阵列等基础建模命令构建零件主体轮廓，再通过倒角、圆角、薄壁抽壳、细节切除等操作还原零件的工艺细节，确保每个零件的几何特征都符合实际机械加工的成型逻辑，不存在干涉、破面、特征缺失等建模问题。材质与渲染阶段，针对不同零件的实际材质属性分别赋予对应的材质参数：金属冲压成型的制动蹄、制动底板赋予哑光冷轧钢材质，调整金属粗糙度、金属度参数还原冲压件的细微磨砂质感；回位弹簧、限位弹簧等弹性零件赋予弹簧钢材质，添加细微的氧化层质感表现金属弹簧的使用特性；制动轮缸的缸体部分赋予铸铁材质，活塞推杆部分赋予镀铬亮面金属材质，摩擦片部分赋予高粗糙度的非金属摩擦材质，通过不同材质的质感差异清晰区分各个功能部件。渲染阶段采用深绿色纯色背景突出主体结构，布置多组柔和面光源消除结构死角的阴影，同时添加适度的环境反射让金属部件呈现自然的光影层次，最终渲染图可以清晰展现总成内部的装配布局。结构设计上完整还原了鼓式制动器的工作逻辑：制动蹄通过固定销铰接在制动底板上，上下两端分别通过回位弹簧实现复位牵拉，制动轮缸布置在两制动蹄的张开端，制动时轮缸活塞伸出推动制动蹄向外张开贴合制动鼓内壁实现制动，解除制动时回位弹簧牵拉制动蹄复位，同时集成了刹车间隙自动调整机构的细节结构，所有零件的装配约束都按照实际机械装配关系设置，可实现制动动作的运动仿真演示，清晰展现刹车总成的工作原理，可用于汽车制动系统的结构教学、设计参考以及相关零部件的研发验证使用。
