常规动力U型作战潜艇外观结构设计

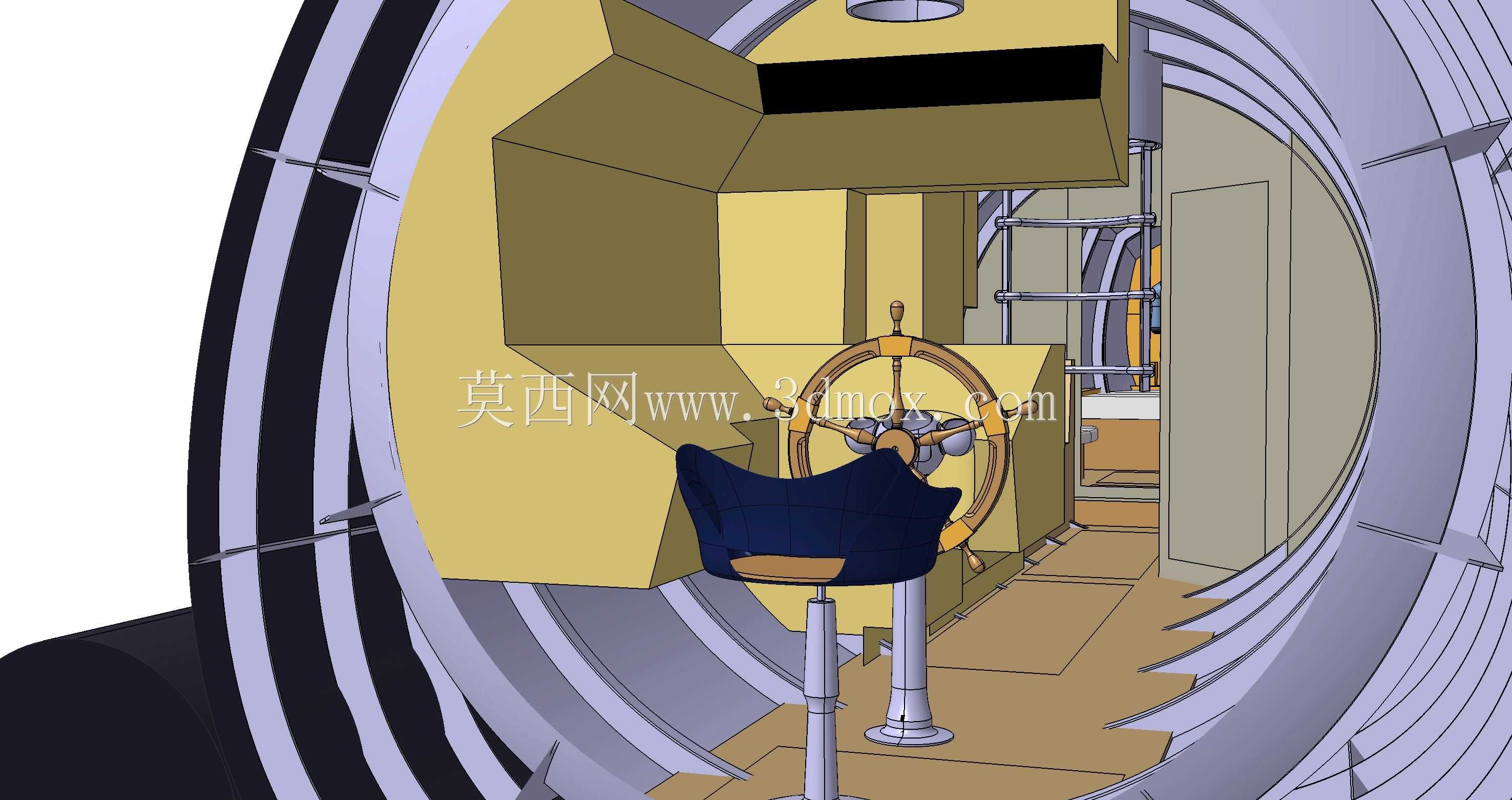

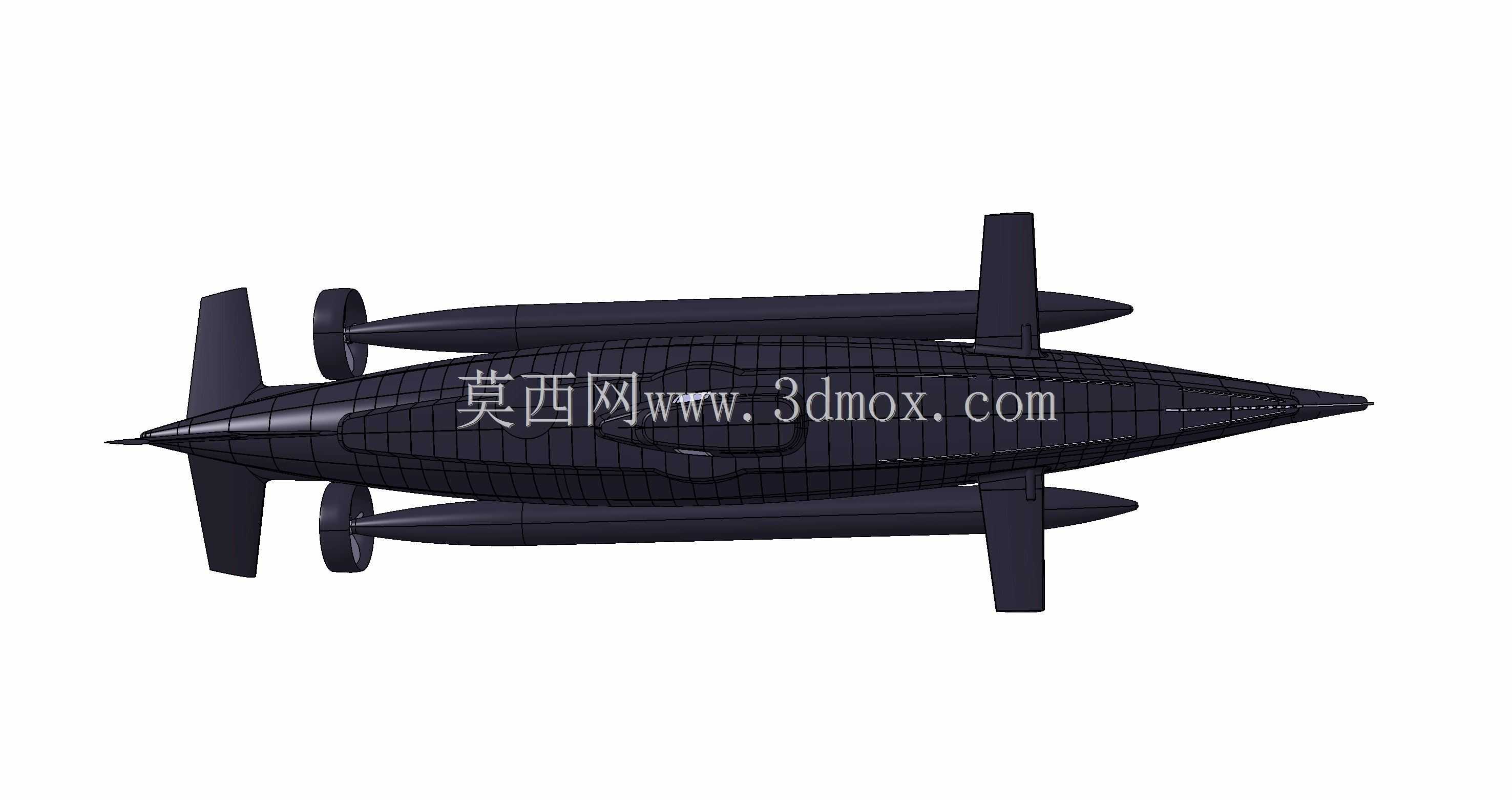

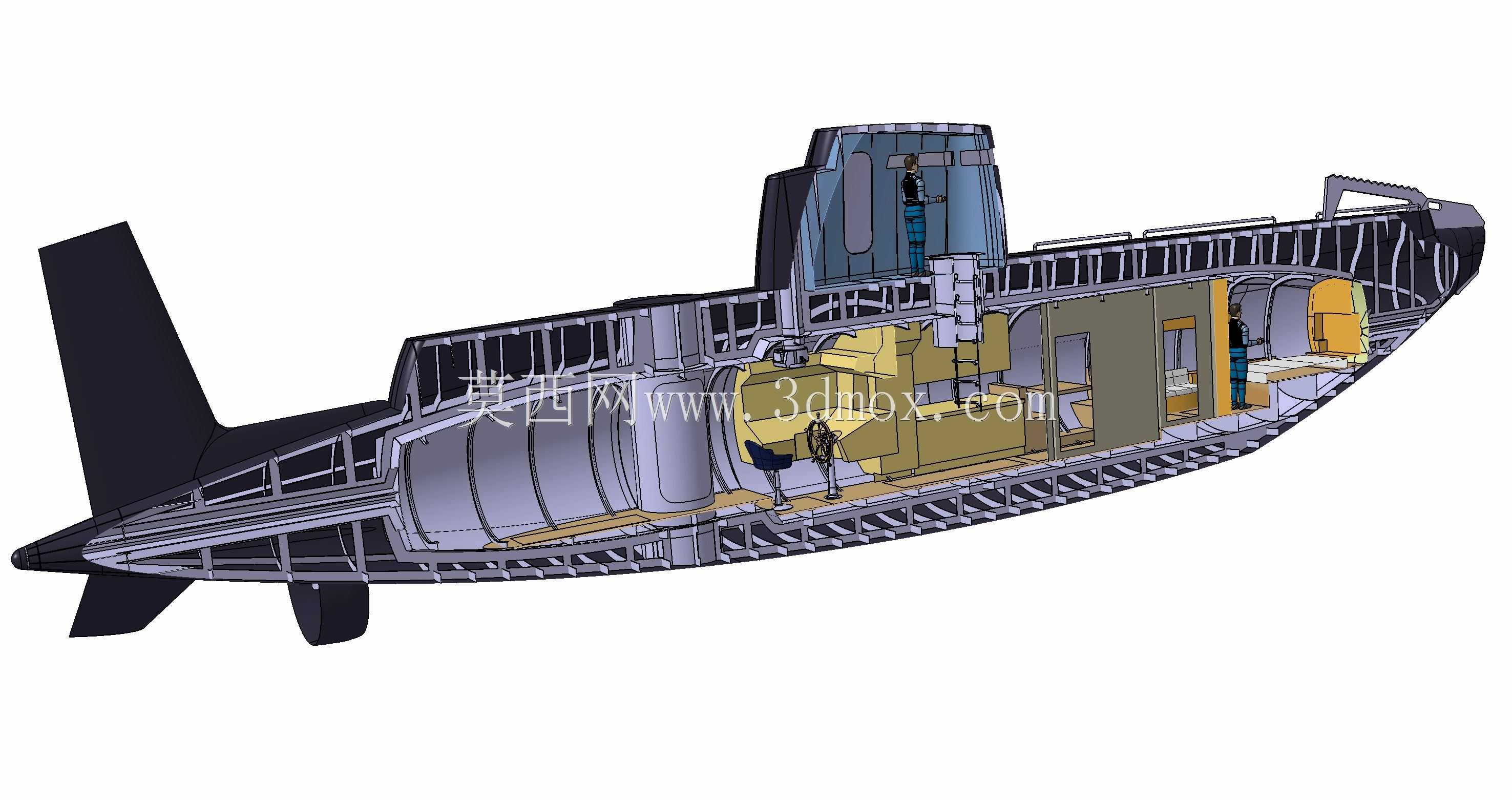

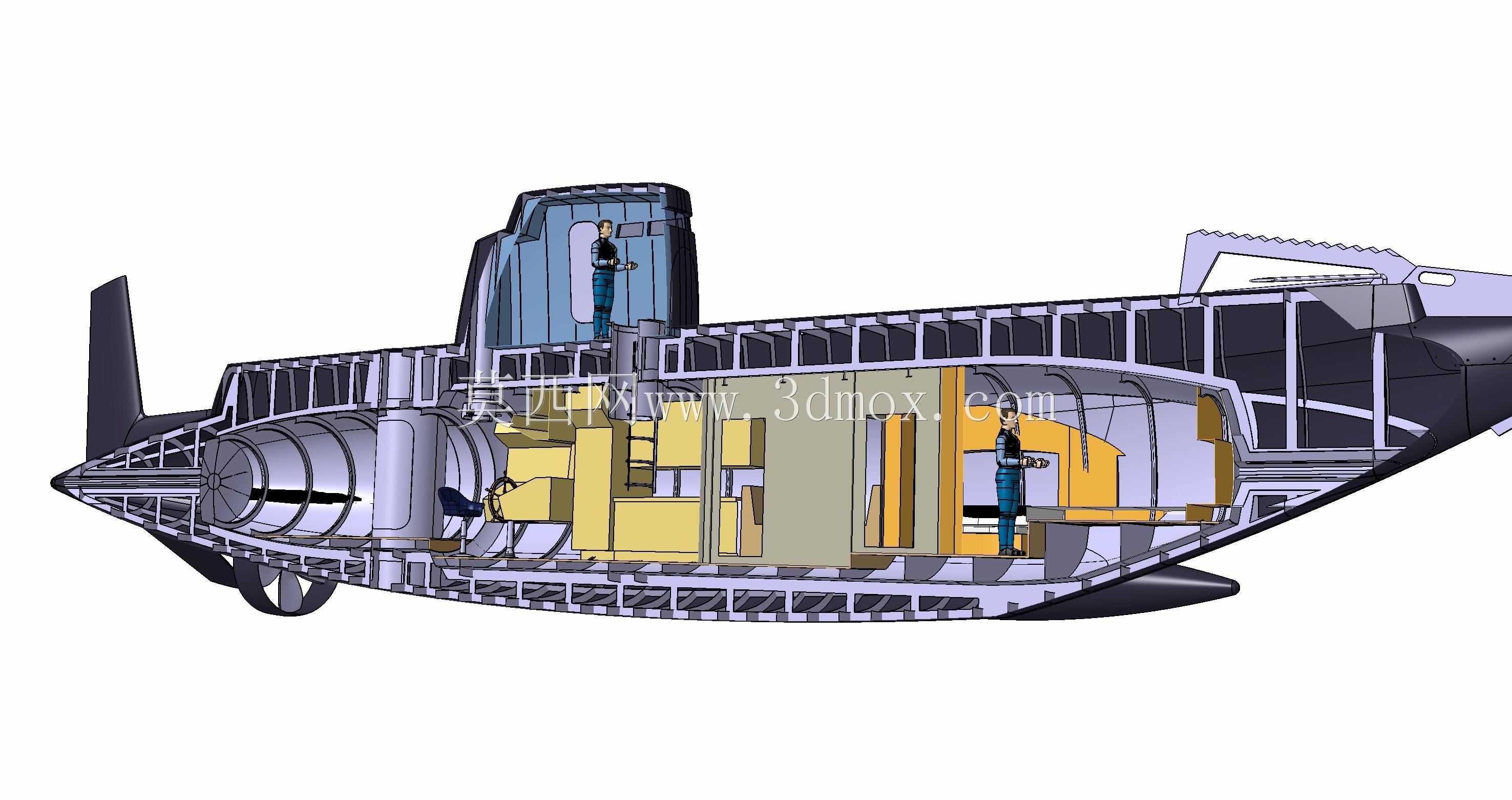

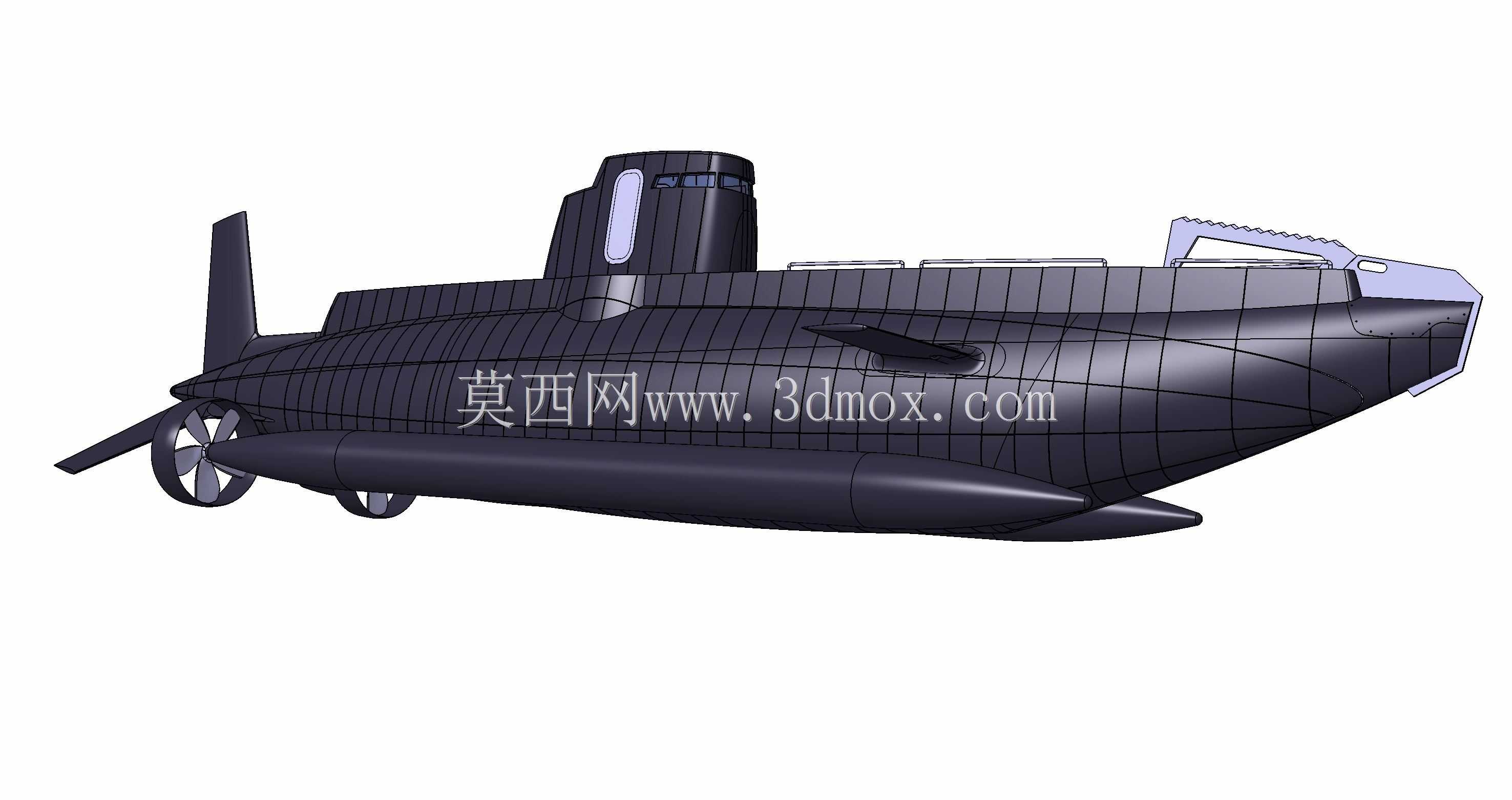

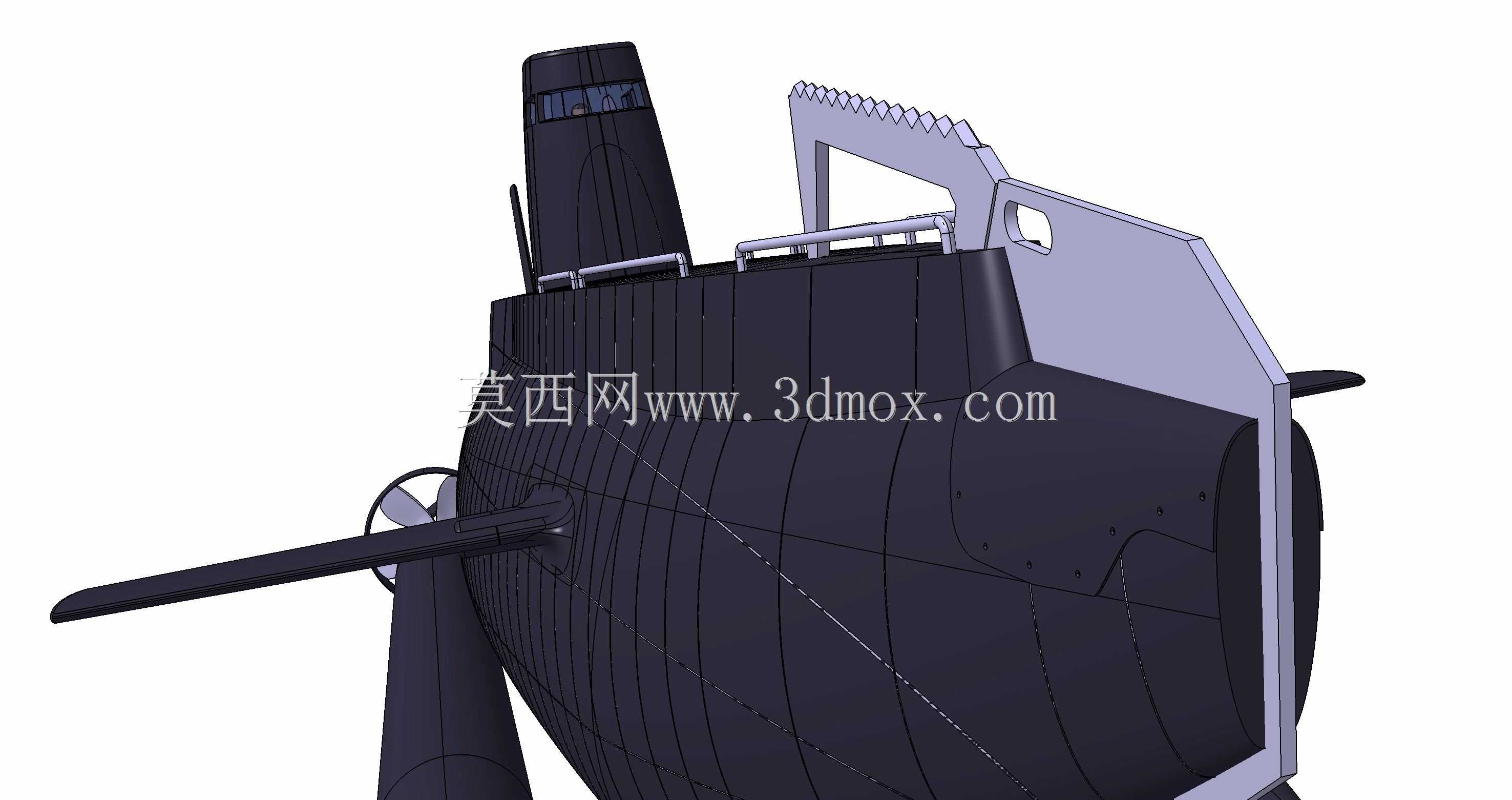

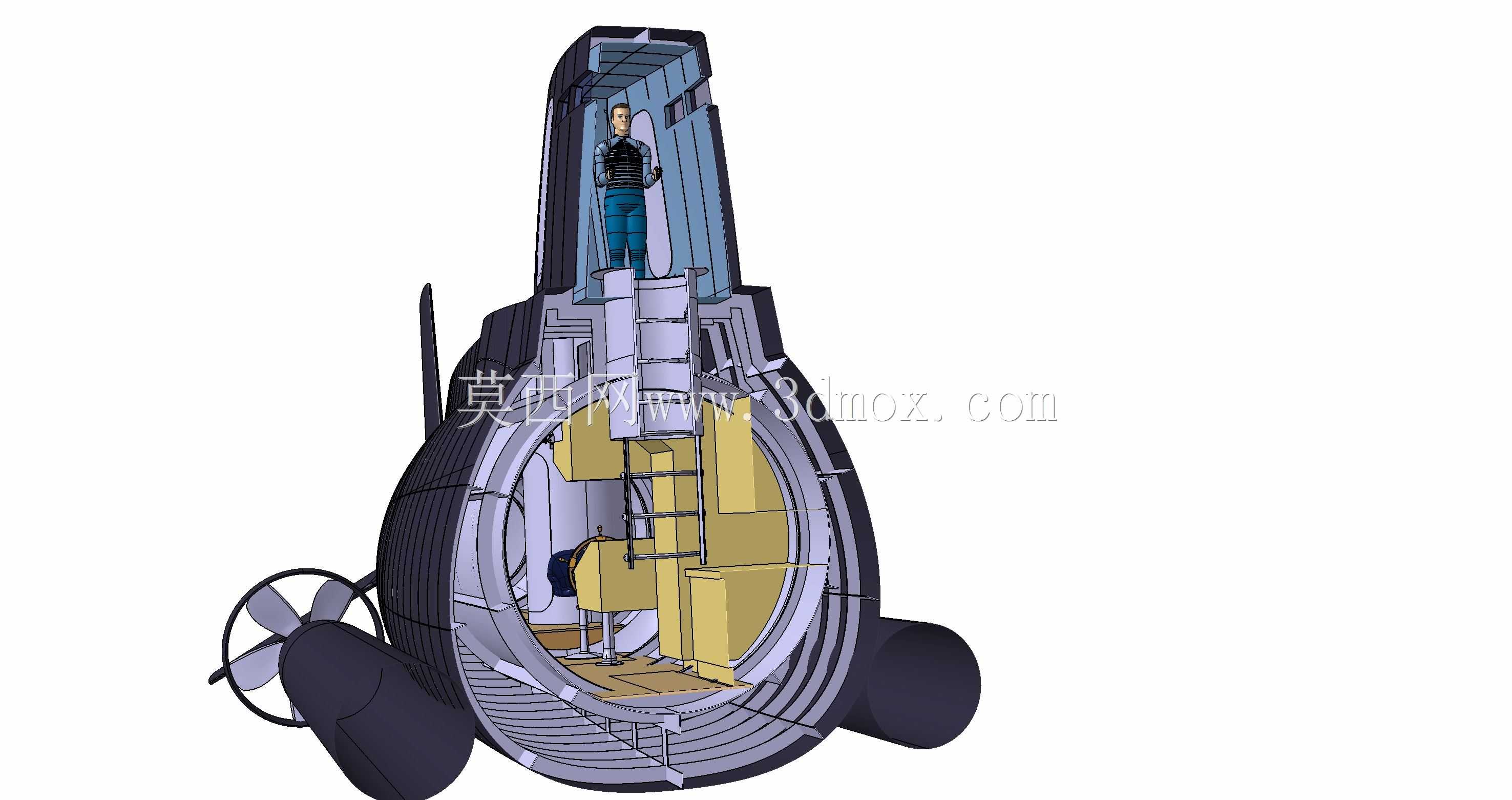

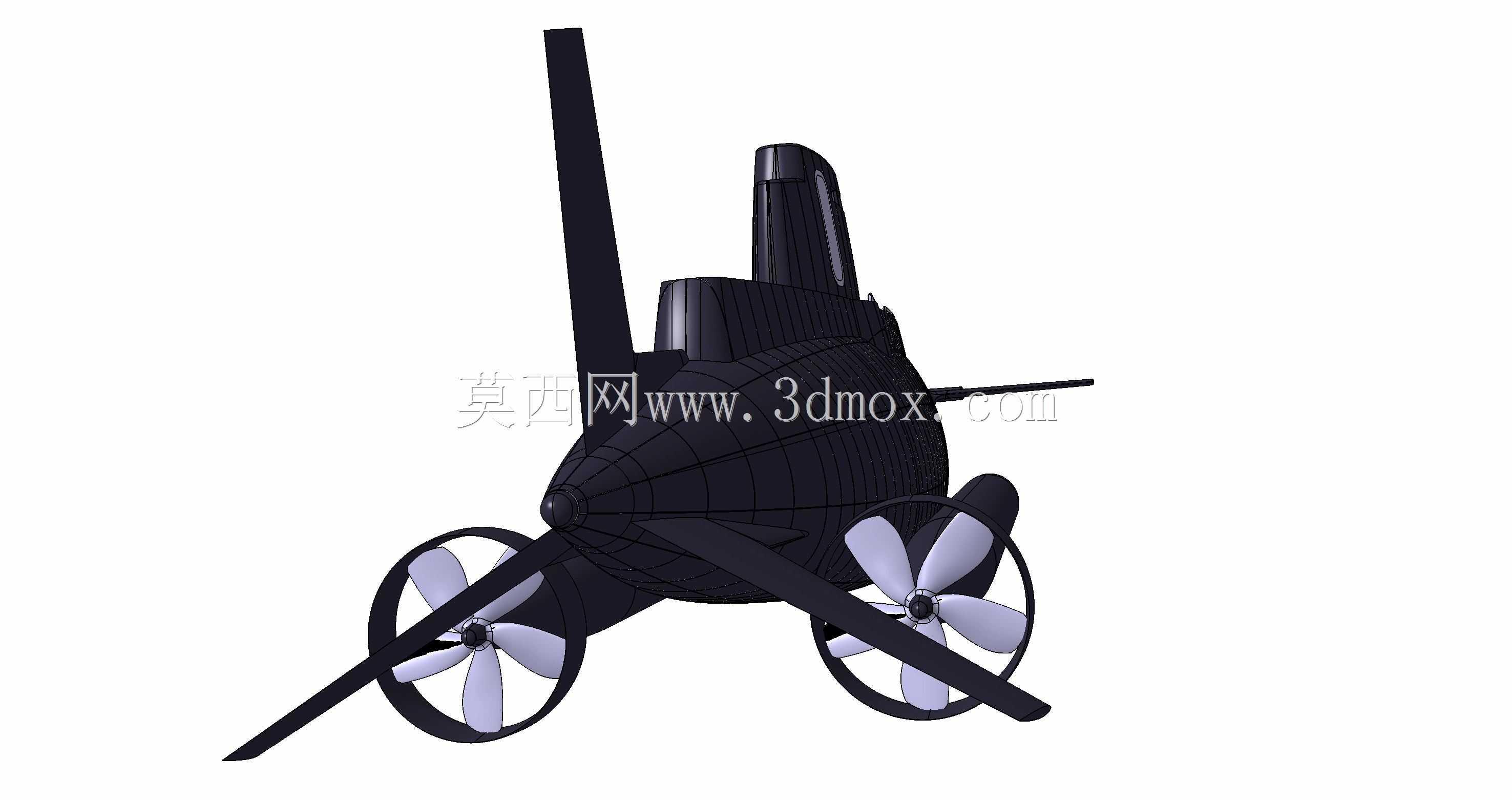

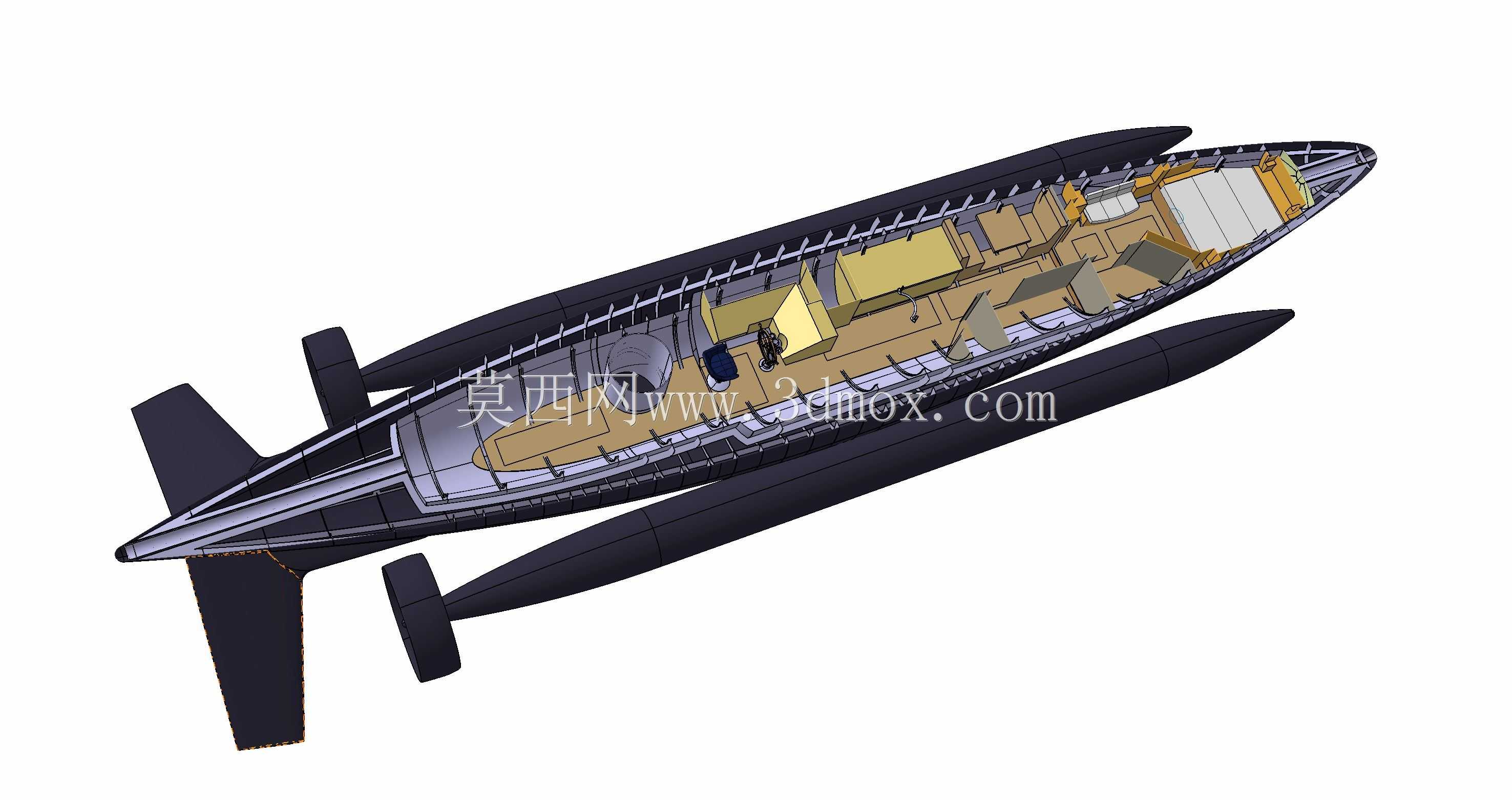

这款U型潜艇的三维结构设计，主要面向水下作战、近海防御、潜航侦察等核心应用场景，可作为船舶工程教学演示、舰艇结构方案验证、海事科普展陈的具象化载体，还原了常规柴电动力U型潜艇的经典布局与功能逻辑。从实际用途来看，该设计覆盖了潜艇水面航渡、潜航巡航、隐蔽突防等核心作业状态的结构表达，完整呈现了耐压艇体、非耐压外壳、指挥围壳、推进系统、操纵面等核心部件的装配关系，能够直观展现潜艇水下航行时的流体力学优化逻辑。在功能特性层面，设计重点还原了艇体外部的核心功能结构：艇艏位置设置了锚泊收纳结构与水声设备安装基座，指挥围壳集成了潜望镜收纳通道、通气管接口、导航通信天线的布置空间，围壳前缘做了圆弧过渡处理以降低水下航行的流噪与阻力；艇身中部设置了可收放的水平升降舵，用于潜航状态下的姿态调整与深度控制，艇艉采用十字型尾舵布局搭配大侧斜螺旋桨，能够有效降低螺旋桨运转时的空泡效应，提升水下航行的隐蔽性，艇身下部额外设置的突出结构为压载水舱与蓄电池组的安装空间，可保障潜艇潜浮操作的稳定性与水下续航的能源储备。从设计思路来看，整体采用拉长水滴型的艇体线型，在兼顾水下航行低阻特性的同时，保留了U型潜艇传统的大储备浮力设计，耐压艇体采用分段式模块化布局，从前到后依次划分为鱼雷舱、指挥居住舱、动力舱、尾舱等独立功能舱段，各舱段之间设置耐压舱壁实现水密分隔，提升艇体破损后的抗沉性能；非耐压外壳的板缝线、流水孔、排水口都做了等比例还原，既保证了外观的写实度，也清晰呈现了潜艇外层壳体与内部耐压结构的层级关系。在外形尺寸与安装边界层面，该设计按照常规中型U型潜艇的比例缩放建模，艇体整体长宽比控制在8:1左右，指挥围壳高度约为艇身直径的二分之一，水平舵展长不超过艇身最大宽度，尾舵的转动边界与螺旋桨的旋转范围预留了足够的安全间隙，避免操纵面动作时与螺旋桨、艇体外壳发生干涉；艇体外部所有突出的天线、栏杆、系缆桩等附件都做了贴合艇身的收放式结构设计，在水下高速航行时可完全收纳至艇体外壳的凹槽内，最大限度降低附加阻力与流体噪音，整体结构的装配关系完全符合实艇的建造逻辑，可直接用于结构展示、方案推演与教学演示场景。
