多管路组合式管接件配置结构设计

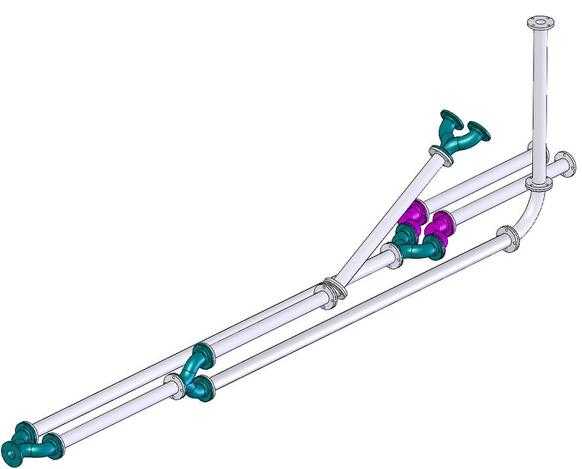

本作品为多管路组合式管接件配置结构的三维建模成果，建模过程严格遵循机械管路系统的装配逻辑与尺寸规范，依托三维参数化建模技术完成全构件的特征搭建。建模初始阶段首先梳理管路系统的层级关系，区分直管主体、弯头转向件、三通分流接头、端部法兰连接件等不同功能构件，对每一类构件分别进行参数化草图绘制，通过拉伸、扫描、旋转等基础特征命令生成构件基体，再针对接头部位的密封结构、法兰盘的螺栓孔位、弯头的圆弧过渡曲面进行细节特征优化，确保每一处结构尺寸符合管路连接的通用公差要求。材质渲染环节针对不同构件匹配对应工业材质表现：金属直管段赋予哑光银白金属材质，还原镀锌钢管的表面质感，表面添加细微的均匀拉丝纹理提升真实感；弯头与三通接头根据功能区分材质，转向密封类接头赋予深青绿色金属漆材质，模拟铜质镀覆接头的外观，分流调节类接头赋予亮紫色半光泽材质，清晰区分不同功能的接件类型；法兰盘部位保留金属原色并添加端面的粗糙纹理，还原法兰连接面的加工质感。结构设计上采用多管并行排布的布局，三根平行直管作为主体输送管路，通过不同角度的弯头实现管路的转向延伸，搭配斜向支管完成多通路的分流设计，端部法兰与外螺纹接头分别适配不同的外接连接需求，所有构件之间添加同轴心、面重合的装配约束，还原真实管路装配的配合关系，可直观展示管路系统的走向、连接方式与构件组成。设计思路围绕模块化管路配置展开，将常用的直管、弯头、接头、法兰等管路构件做成可调用的配置单元，可根据不同的管路排布需求快速调整构件组合与管路走向，适配不同场景下的管路搭建需求，模型整体结构清晰，构件区分明确，可用于管路系统的方案展示、装配教学以及相关管路产品的设计参考，能够直观呈现多管路组合装配的结构逻辑与连接方式。
