固定式农用草料切割铡草设备结构设计

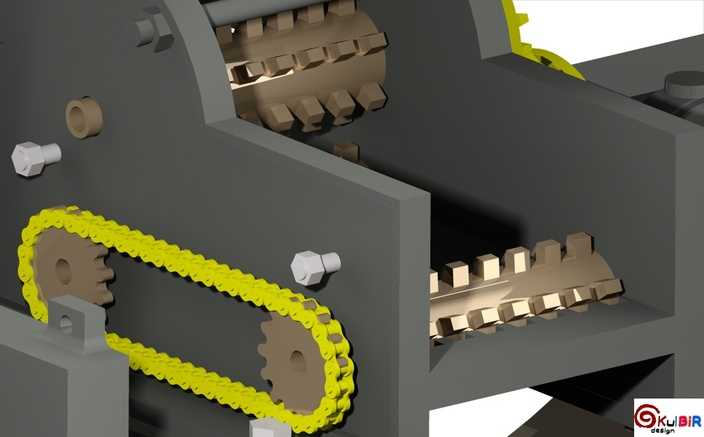

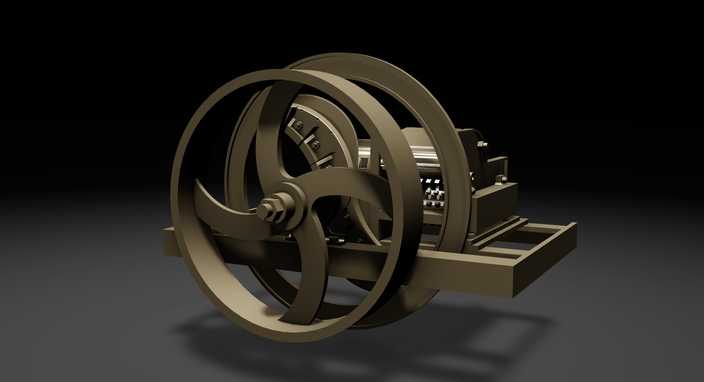

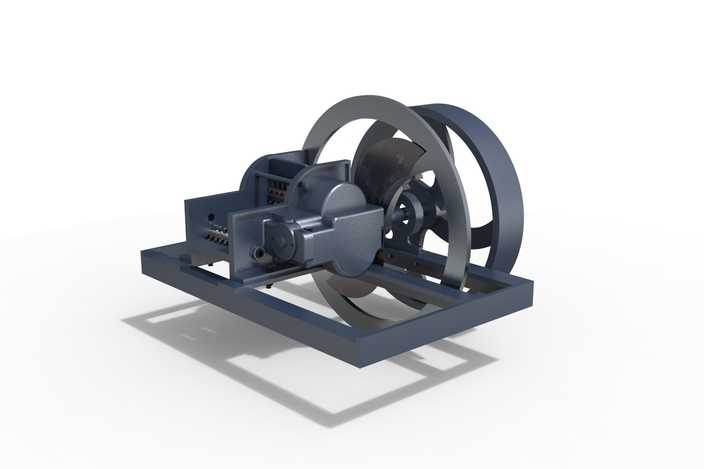

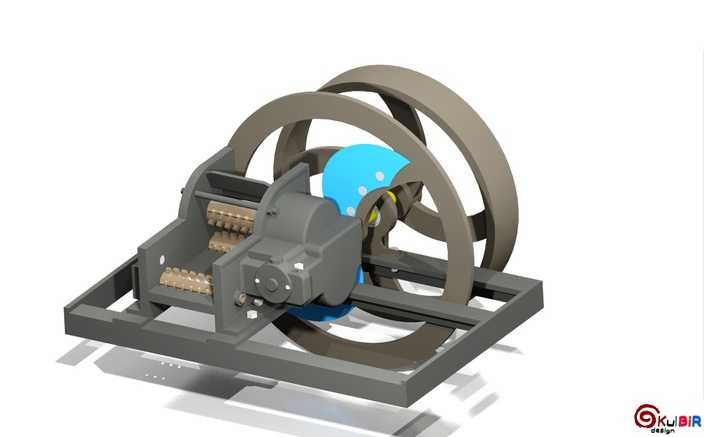

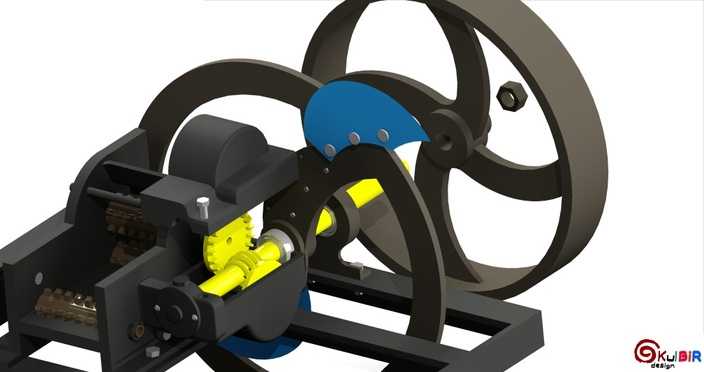

本作品为固定式农用铡草设备的三维建模成果，建模过程中严格遵循农用饲草加工设备的实际功能逻辑搭建整体结构，首先完成底部承托机架的建模，采用矩形框式焊接钢结构的形态设计，对机架的承重梁、安装支座的衔接位置做了贴合实际焊接工艺的倒角与贴合面处理，保证各部件安装基准的平整性与结构强度。传动系统部分建模了双辐条式大尺寸带轮结构，还原带轮的轮槽、辐板减重结构以及轮缘的圆弧过渡细节，匹配设备的减速传动需求，保证动力输入后能够获得合适的切割转速。切割执行部分建模了弧形防护罩包裹的旋转刀盘结构，刀盘上的动刀安装位做了精准的定位孔与压刀块结构设计，同时搭配机架上的定刀安装座，还原铡草作业时动定刀配合剪切的核心结构逻辑。喂料机构部分建模了上下排布的齿辊式喂料组件，齿辊表面的凸起齿形做了均匀排布的细节处理，能够模拟草料输送过程中的抓取、压紧效果，避免草料打滑影响切割效率。材质渲染阶段，对机架、带轮、传动壳体等承重结构部件赋予深灰色磨砂金属材质，模拟铸铁机架的厚重质感与表面喷砂处理的视觉效果；对旋转刀盘的防护罩部分赋予亮蓝色工程塑料材质，还原农用设备安全护罩的典型配色与材质特征；对喂料齿辊、紧固螺栓等部件做了差异化的金属材质区分，螺栓、销轴类标准件赋予亮面镀锌金属质感，齿辊表面做了粗糙耐磨的金属纹理处理，提升模型整体的真实感。建模过程中对各部件的装配关系做了严谨的约束处理，传动轮与主轴的同轴度、动刀与定刀的剪切间隙、喂料辊与切割腔的位置衔接都经过反复校准，既保证三维模型的装配合理性，也能够直观展现固定式铡草机从动力输入、草料喂入到剪切出料的完整作业流程结构，清晰呈现各功能模块的布局逻辑与配合关系，可用于农用机械结构教学、设备改良设计参考等场景。
