方形法兰式带斜百叶通风格栅结构

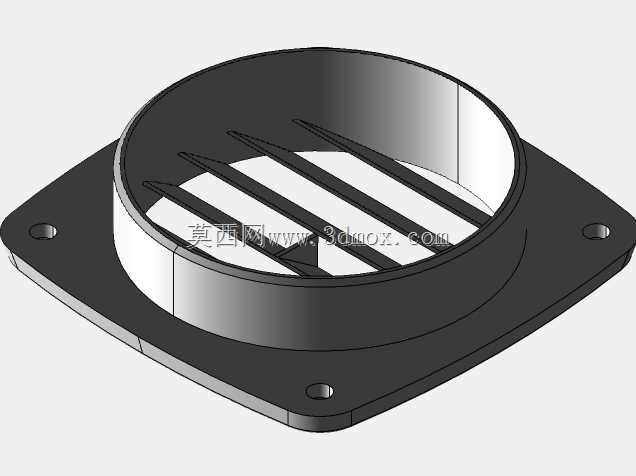

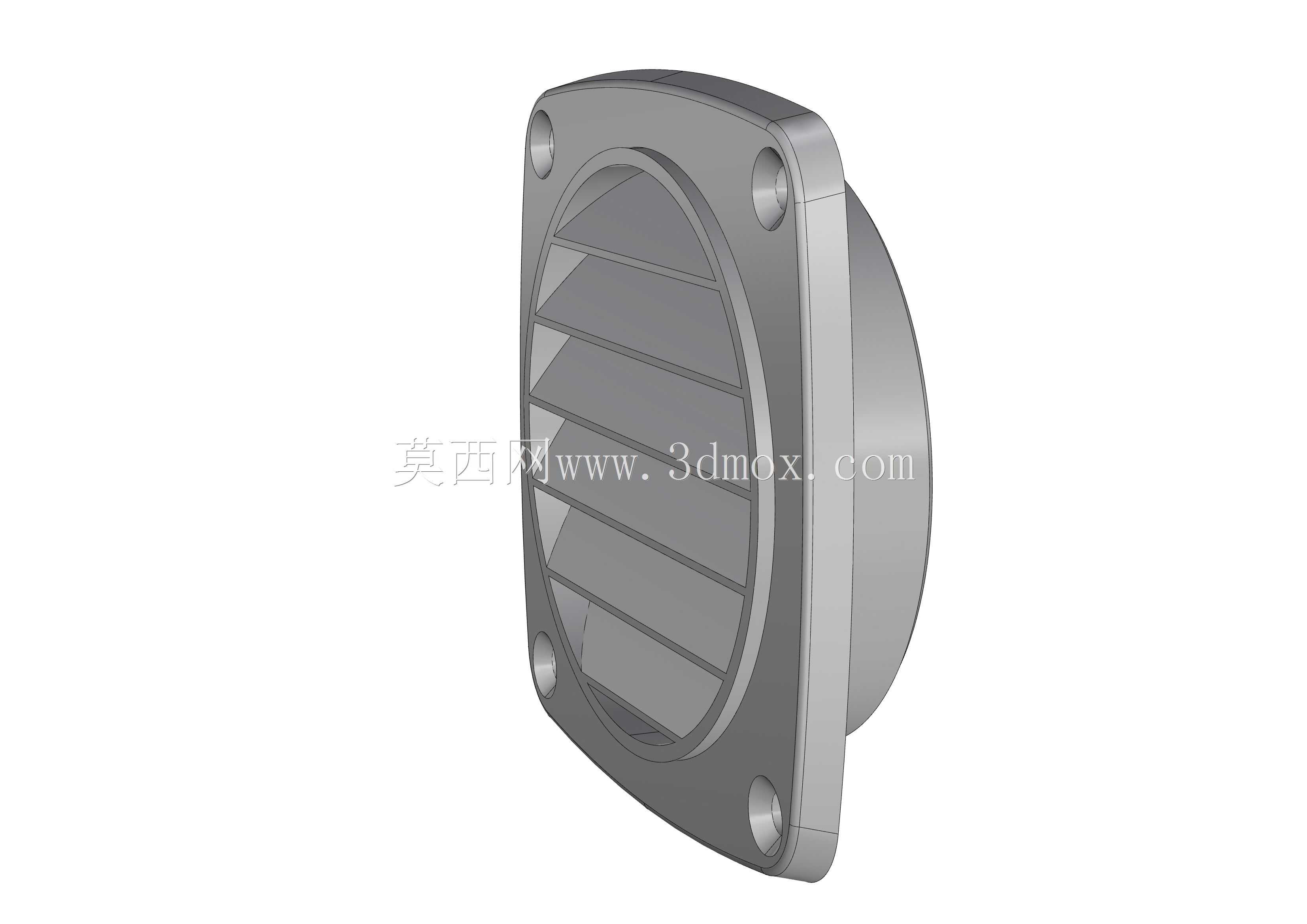

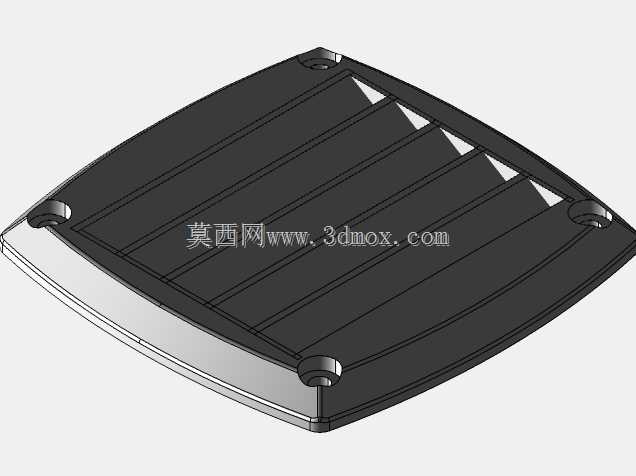

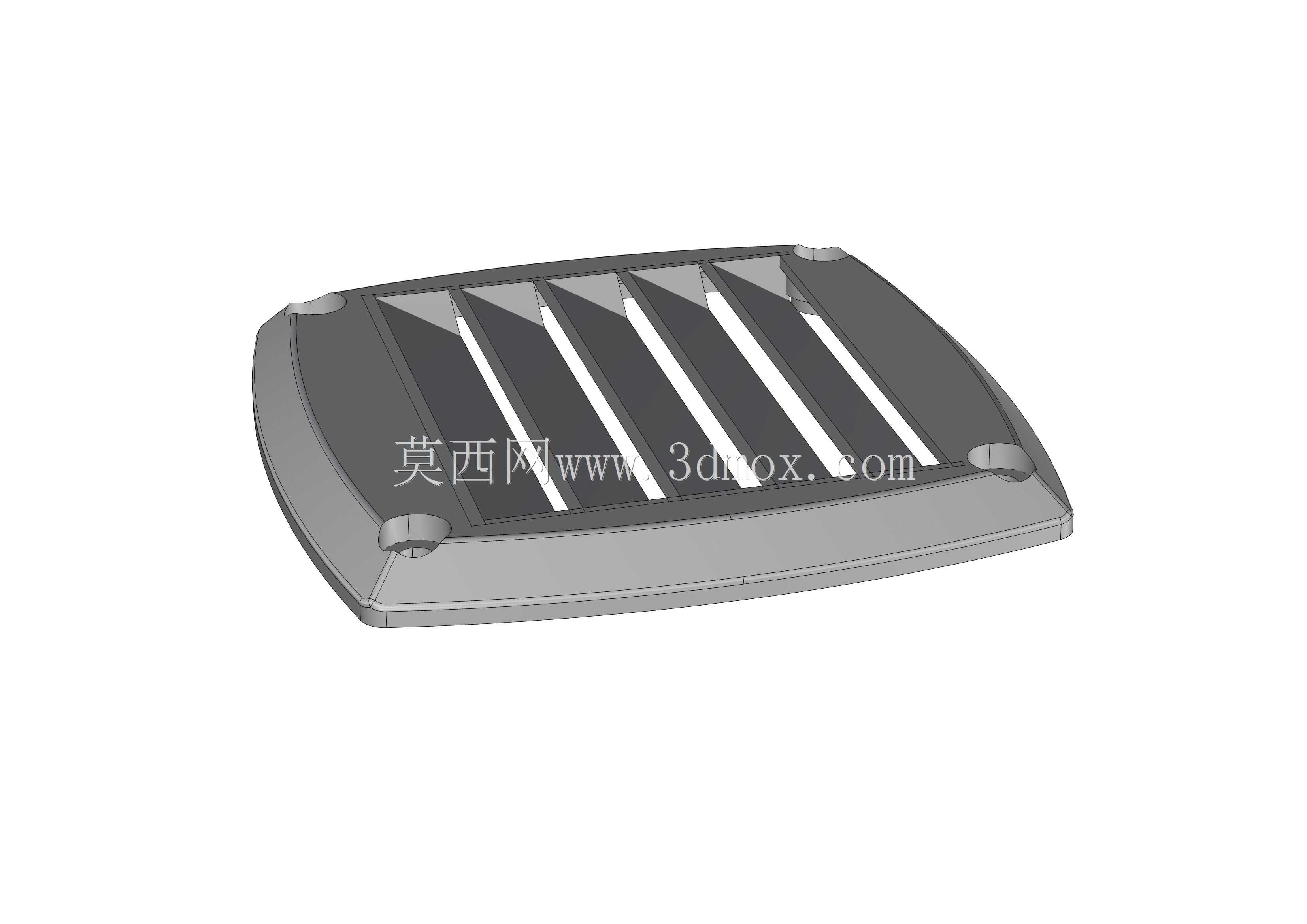

这款带斜向百叶的法兰式通风格栅，是工业通风散热、气流导向场景中常用的配套构件，广泛应用在机柜壳体、设备舱室、小型通风管道末端、户外电气箱体、特种车辆舱壁等需要兼顾通风通流与阻挡大颗粒杂物、避免直吹溅水的位置，在实际使用中既可以保障舱内设备散热所需的空气流通量，又能通过百叶的倾斜角度遮挡外部飞溅的水滴、飘落的大体积杂物，同时避免外部视线直接穿透格栅看到舱内结构，兼顾实用功能与外观整洁性。从功能特性来看，这款格栅采用一体化的结构设计，前端法兰盘为带圆角的方形结构，四个角位置预留了沉头安装孔位，安装时可以直接通过螺丝将格栅贴合固定在舱壁的预留开孔外侧，不需要额外设计复杂的卡扣或者焊接结构，安装便捷且固定后贴合度好，不会出现松动晃动的问题；格栅主体的筒状段可以嵌入到舱壁的开孔内部，既提升了安装后的结构稳定性，也能让气流通过时的路径更顺畅，减少风阻带来的通流效率损失。设计过程中，重点考量了通流效率与遮挡防护的平衡，百叶采用等间距倾斜排布的结构，每一片百叶的倾斜角度经过反复调整，既保证足够的通风过流面积，满足舱内散热的风量需求，又能让外部下落的水滴、飞溅的碎屑顺着百叶的斜面滑落，不会直接进入舱体内部；同时百叶的边缘做了圆滑过渡处理，没有尖锐的棱角，避免安装维护过程中划伤操作人员，也减少气流通过时产生的风噪。这款格栅覆盖两种常用的安装尺寸规格，分别适配85毫米×85毫米、95毫米×95毫米的方形开孔，法兰盘的外轮廓尺寸略大于开孔尺寸，能够完全覆盖开孔边缘的缝隙，避免安装后出现漏缝、贴合不严的问题；嵌入舱内的筒段长度适配常规的钣金舱壁厚度，安装后不会在舱内突出过长距离占用内部设备的安装空间，也不会因为筒段过短导致固定不牢。在实际配套使用中，这款格栅可以根据应用场景的需求搭配不同的过滤层，在对防尘要求较高的电气柜场景中，可以在格栅内侧加装防尘滤网，在需要防鼠虫的场景中也可以加装防虫网，法兰结构的设计让后续加装配件也十分便捷，不需要对格栅本身做额外的结构修改，适配性较强。
