多层立式基因研究实验置物架结构设计

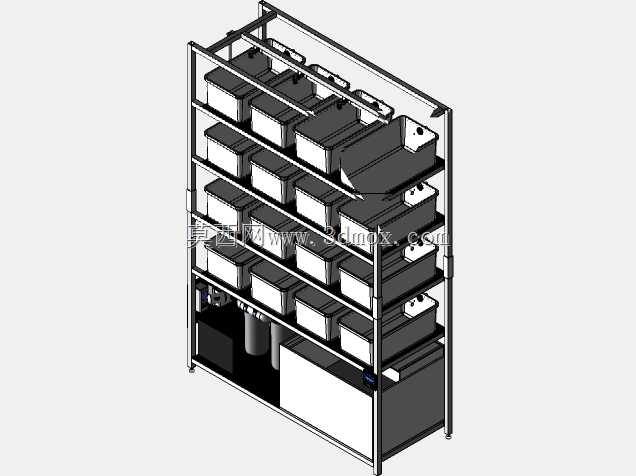

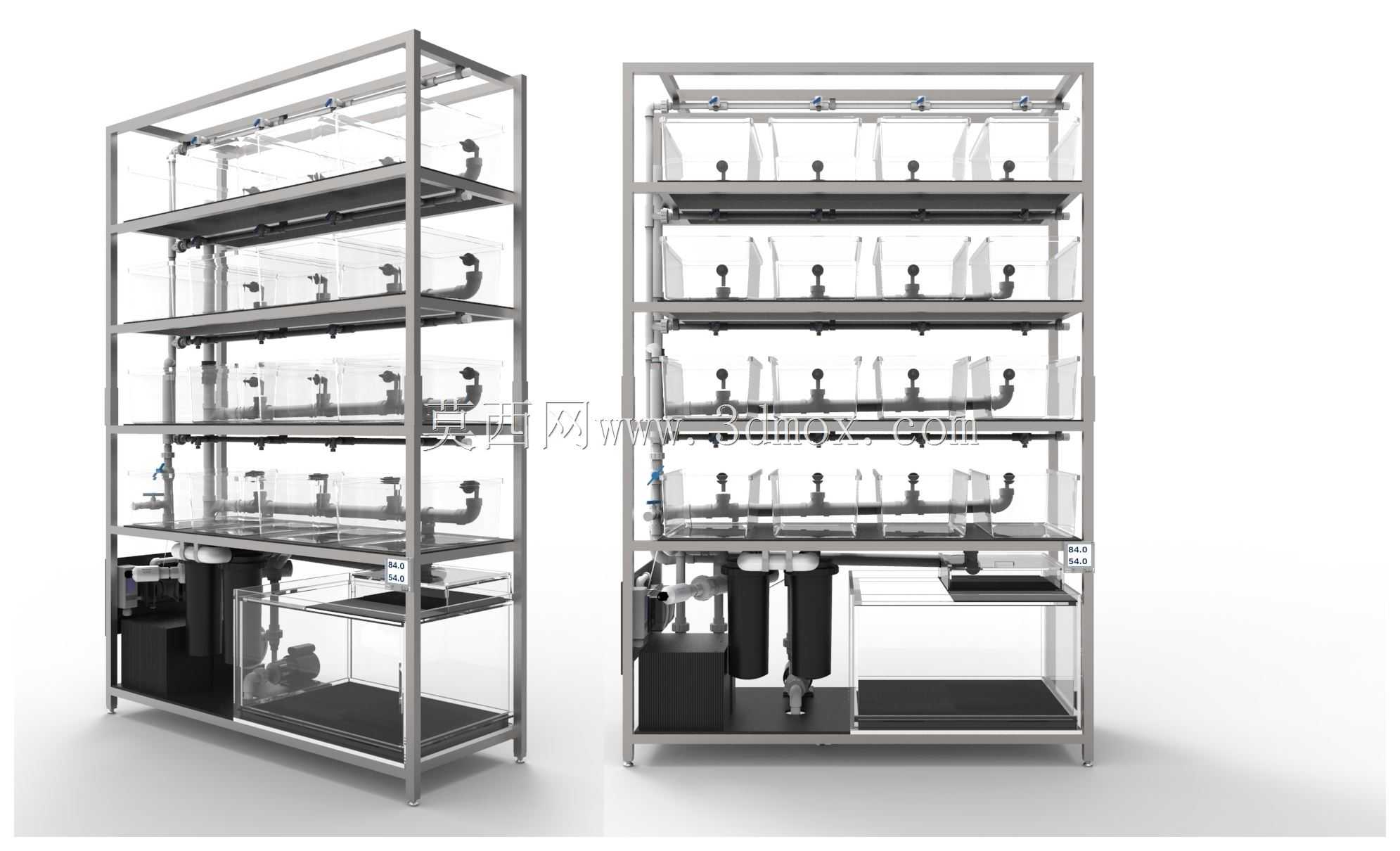

这款多层立式实验架主要面向分子生物学、基因工程相关实验室场景使用，可作为模式生物培养、基因样本预处理、平行实验操作的专用承载载体，适配高校生命科学实验室、生物医药研发中心、农业生物育种实验室等场所的日常实验需求，能够将原本分散布置的供水通路、废液收集单元、实验操作台面、样本暂存区域进行垂直整合，大幅提升有限实验空间的利用率。设备整体采用立式框架结构，沿垂直方向设置多层功能分区，最上层可布置实验供气、供液的控制阀门与管路转接节点，中间多层为标准化实验操作工位，每层均预留了独立的管路接口与固定点位，可根据不同实验需求安装培养容器固定夹、试剂架、小型实验仪器支座，满足不同通量的基因相关实验平行开展需求，最下层集成了供水增压单元、废液过滤组件与储液模块，无需额外外接分散的辅助设备即可完成整套实验的流体通路供给。在设计思路上，整体框架采用标准化型材拼接结构，所有横向承载层板的高度均可根据实验容器的尺寸进行灵活调整，框架外侧预留透明防护挡板的安装槽位，可在实验过程中形成半封闭的操作空间，避免外界气流、杂物对实验样本造成干扰，同时不影响实验人员对内部实验状态的实时观察。每层操作工位的管路均采用隐藏式走线设计，供液、回液管路沿框架立柱内部的空腔布置，仅在操作工位处预留标准快插接口，既避免外露管路杂乱影响操作，也能减少管路弯折、磕碰造成的漏液风险。设备底部设置可调式支撑脚，可根据实验室地面的平整度调整架体水平度，避免长期使用过程中因架体倾斜导致的积液、容器滑落问题，整体安装边界适配常规实验室的标准门洞尺寸，无需拆解即可完成整体转运与就位，架体侧面预留扩展接口，可根据后续实验需求加装照明模块、电源插座组、小型温控单元等附属配件，适配不同方向的实验拓展需求。
