小型摩托艇运输拖车架结构设计

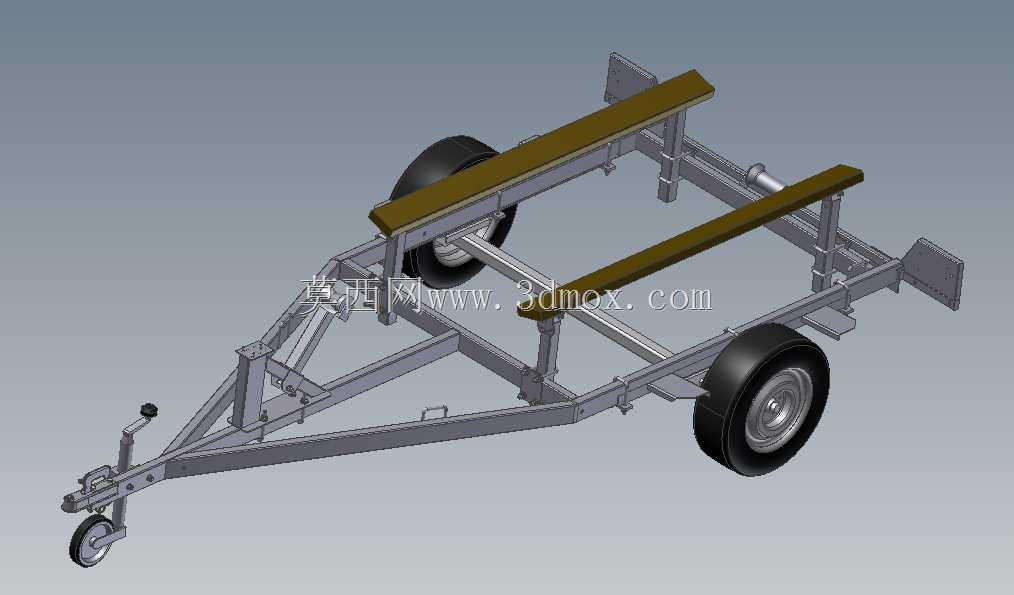

该拖车架主要面向小型休闲船舶的陆路转运场景，适配内河、湖泊沿岸的游艇码头、水上运动俱乐部、私人船东的短途转运需求，解决小型摩托艇从存放场地到下水点之间的陆路运输难题，可适配常规家用乘用车、越野车辆的后拖挂接口，满足非营运类小型船舶的日常转运、上岸检修、换季存放的转运需求。整体采用框架式承载结构设计，主纵梁采用变截面矩形钢管焊接成型，从前端牵引连接端向后逐步抬升，匹配小型摩托艇的艇底线型，避免运输过程中艇体底部与车架发生硬接触磕碰；两侧设置纵向承托梁，承托梁表面加装缓冲垫条，增大与艇体的接触面积，分散艇体承重压力，避免局部压强过大造成艇体外壳凹陷或漆面损伤。行走系统采用双轮单轴布局，配备小直径充气橡胶轮胎与钢制轮毂，轮距设置匹配常规小型拖挂的行驶稳定性要求，轮拱位置预留足够跳动间隙，适配非铺装路面的短途通行需求；前端设置三角牵引架，集成拖挂连接头、手摇式驻车支撑轮，驻车时可通过支撑轮独立承托车架前端重量，方便单人完成拖挂对接与脱钩操作，牵引架上预留刹车联动接口安装位，可根据使用需求加装惯性刹车装置，提升拖挂行驶的安全性。车架两侧设置可调节的侧向限位支架，可根据不同艇型的宽度调整限位位置，防止运输过程中艇体发生横向滑移；承托梁的纵向安装位置预留多组调节孔位，可适配不同长度的小型摩托艇、冲锋舟的承载需求，提升车架的通用适配性。整体结构采用热镀锌防腐处理，适配水岸高湿度、高盐雾的使用环境，延长户外使用寿命；车架的整体外宽控制在常规家用车后视镜可视范围内，拖挂行驶时无需额外加装加宽后视镜，前端牵引销采用标准尺寸拖挂球头接口，可匹配市面绝大多数乘用车辆的后拖钩安装位，无需额外改装连接部件。车架尾部预留导轮安装位，可加装小型滚轮组，方便艇体上下拖车时的滑移操作，降低人工推艇上下架的劳动强度；车架上预留绑带挂点，可通过绑带将艇体与车架牢牢绑定，避免高速行驶时艇体发生窜动。
