双排啮合传动链轮结构三维设计

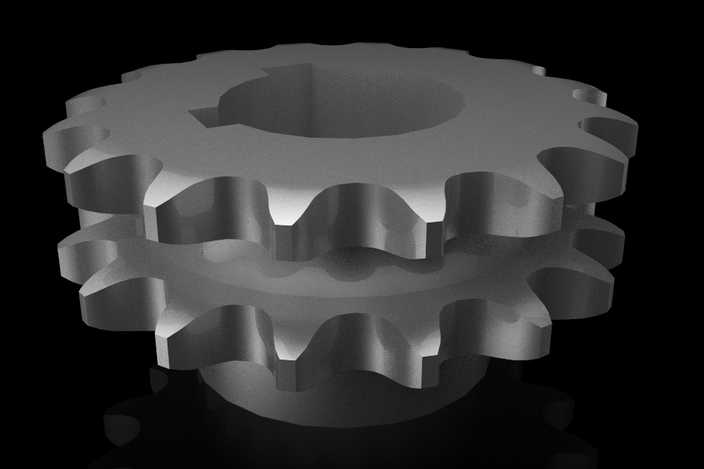

本作品为双排传动链轮的三维参数化设计成果，建模阶段以机械设计手册中链轮的齿形规范为核心依据，先完成单排链轮齿廓的精准草绘，严格遵循滚子链链轮的三圆弧一直线齿形标准，逐段定义齿沟圆弧、工作段圆弧、齿顶圆弧的曲率参数与定位尺寸，确保齿形与对应规格链条滚子的啮合间隙处于合理区间，避免传动过程中出现卡滞、跳齿问题。完成单排齿形草绘后，通过拉伸特征生成单片链轮的基体结构，针对中心安装孔采用键槽定位设计，精准绘制键槽的宽度、深度与轴向定位尺寸，保证链轮与传动轴装配时的周向固定可靠性，可稳定传递额定扭矩。之后通过特征阵列与轴向偏移操作，生成第二排链轮齿结构，严格控制两排链轮的轴向间距、齿位对齐精度，确保双排链条同步啮合时的受力均匀性，避免偏载造成的齿面异常磨损。建模过程中对链轮的轮毂过渡区域做了圆角优化处理，消除应力集中隐患，提升零件结构强度。材质与渲染阶段，为模型赋予合金钢金属材质，调整金属粗糙度、反射率参数，还原经过机加工后的金属零件表面质感，通过布光突出齿面的加工纹理与结构层次感，清晰展现链轮的齿形轮廓、双排结构、安装孔位等细节特征。整体设计兼顾了链轮的传动功能性与结构工艺性，所有尺寸参数均匹配对应链条的传动适配要求，可直接用于传动系统的装配验证、运动仿真，也可作为机械设计教学中链轮类零件建模的参考案例，帮助理解链轮齿形设计规范、双排链轮的结构特点与装配要求，为链传动系统的设计优化提供直观的三维模型支撑。
