透明壳体双柱塞式微型真空泵结构设计

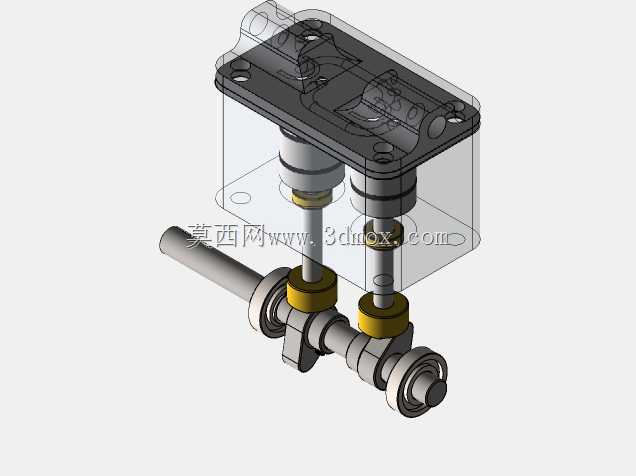

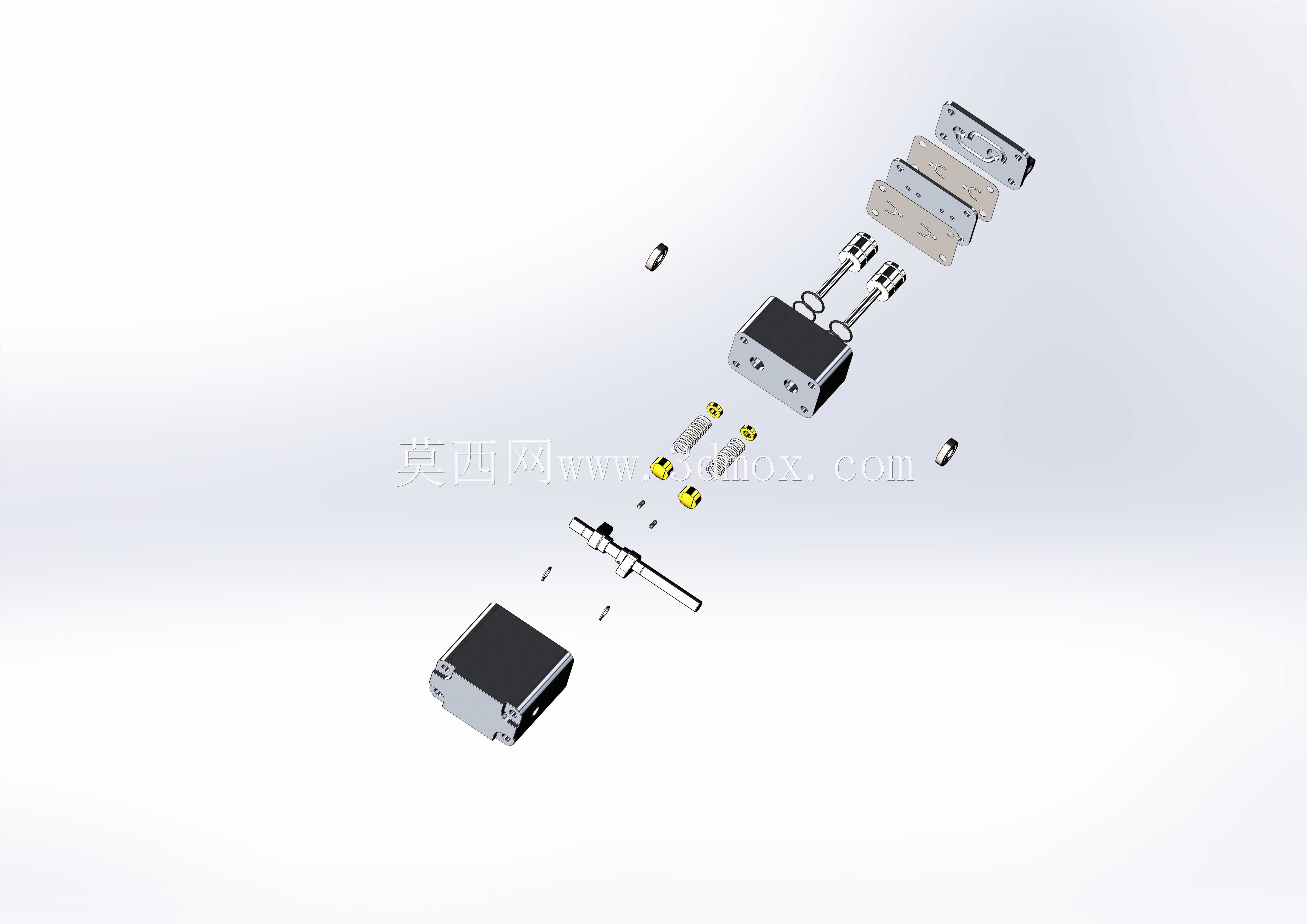

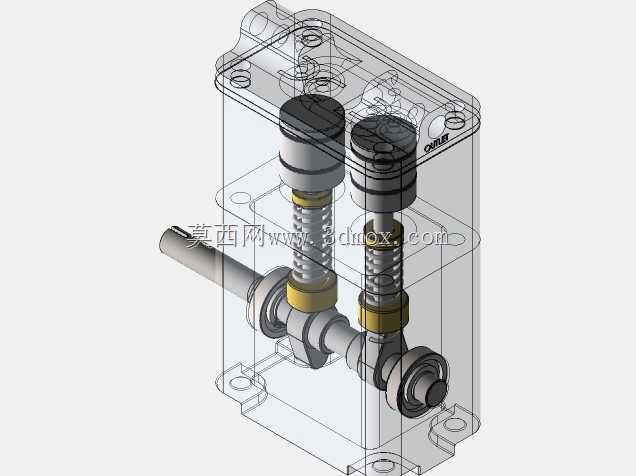

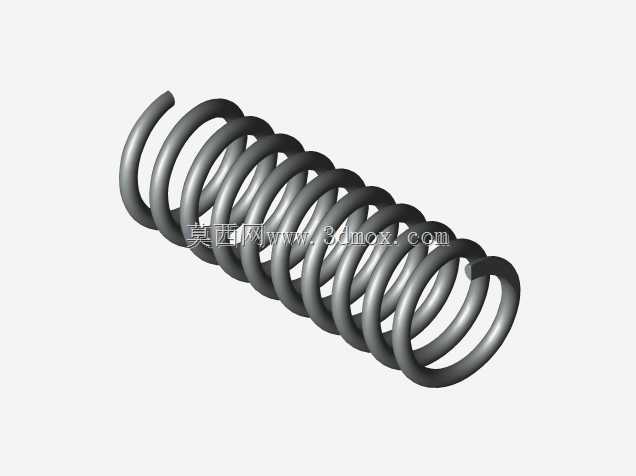

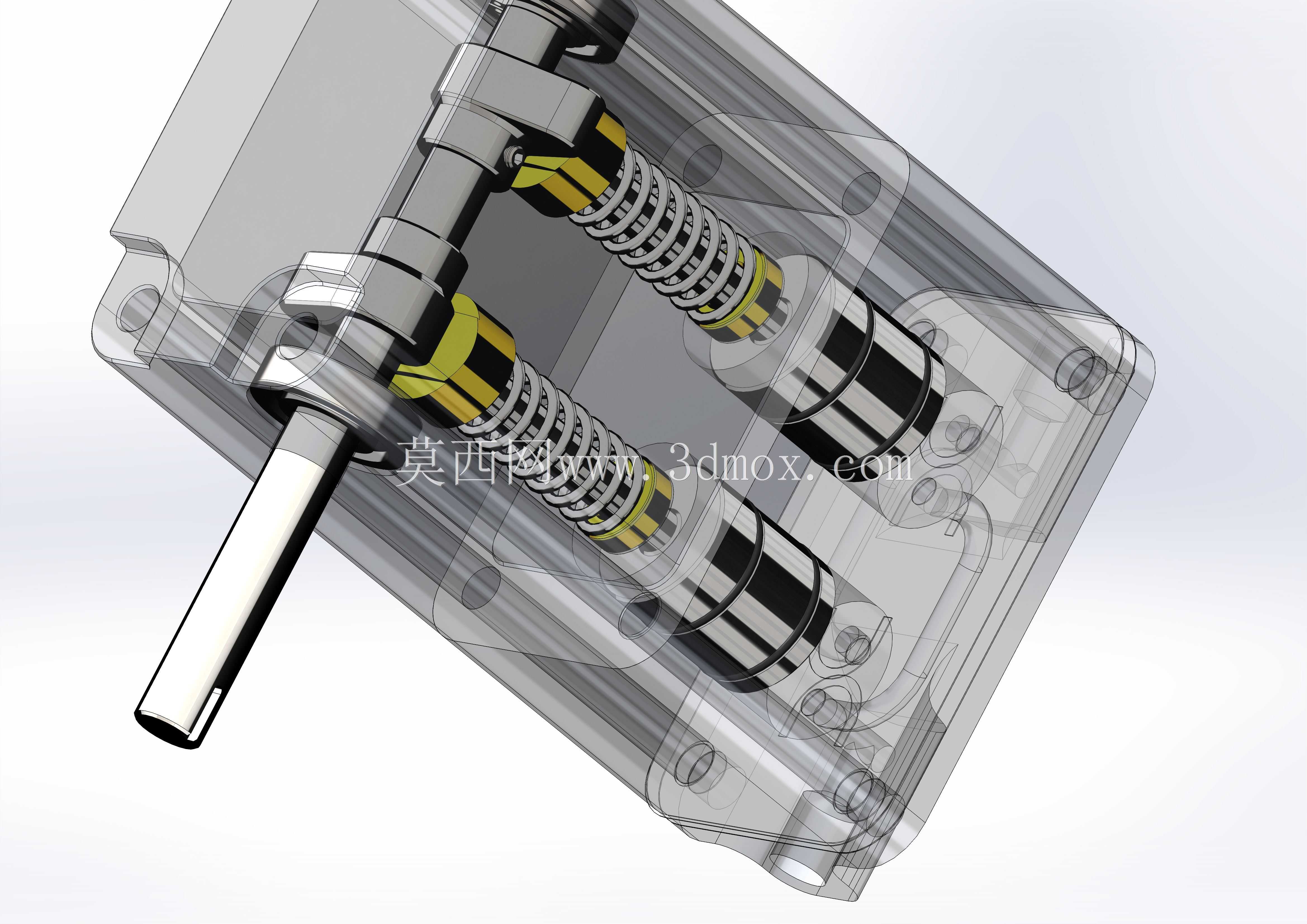

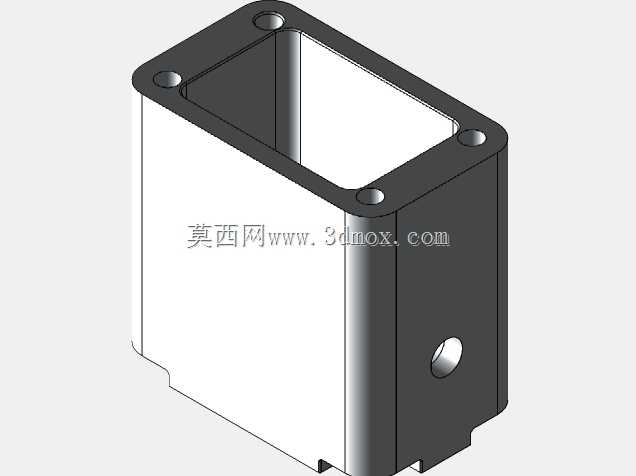

这款微型柱塞式真空泵主要面向小流量高负压的气动应用场景，常见于实验室小型分析仪器、医疗便携采样设备、小型自动化吸附工位、家用美容护理仪器等需要稳定负压输出的场景，可在狭小安装空间内完成抽气、真空吸附、气体采样传输等作业，相比同规格隔膜泵具备更高的负压保持能力与更长的无故障运行周期。设备核心采用双柱塞对称布局结构，通过输入轴的旋转运动带动偏心轮推动两组柱塞做往复直线运动，配合柱塞端部的密封件与弹簧复位结构，依次完成腔体吸气、压缩、排气的工作循环，双柱塞交替作业可大幅降低输出气流的脉动幅度，让负压输出更平稳，减少后端气路的缓冲元件配置需求。设计阶段采用透明壳体做结构验证，可直观观察内部柱塞、弹簧、密封组件的运动配合状态，方便调试阶段快速排查卡滞、密封泄漏等装配问题，量产版本可替换为高强度工程塑料或金属壳体满足不同耐压等级需求。整体结构采用集成化布局，将传动组件、柱塞腔体、进出气流道全部整合在方形壳体内，输入轴从壳体单侧伸出，可直接连接微型直流电机或同步带轮做动力输入，安装边界规整，壳体四周预留有标准安装孔位，可直接通过螺丝固定在设备基板上，无需额外设计复杂的安装支架。进出气接口设置在壳体侧端，可适配快插气管接头，方便气路快速连接。内部弹簧采用等节距圆柱压缩弹簧，可根据需求更换不同刚度的弹簧调整柱塞复位压力，适配不同转速下的作业需求，密封组件采用低摩擦耐磨材质，既保证柱塞往复运动时的腔体密封性，又降低运动摩擦阻力，减少动力输入损耗与运行噪音。传动部位预留有润滑脂存储腔，可填充长效润滑脂实现全生命周期免维护，适合在免维护要求高的便携设备中使用。
