船舶舱底泵及配套过滤组件结构设计

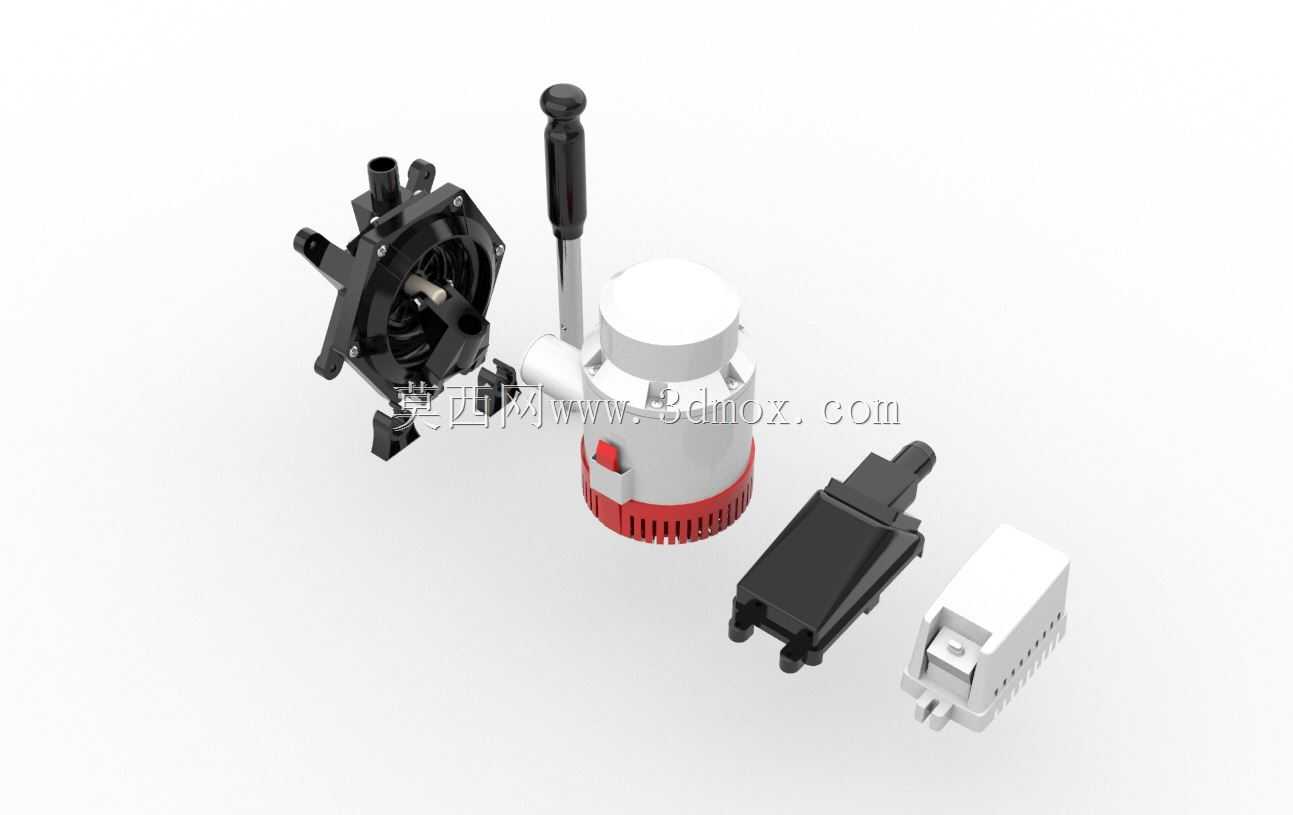

这套三维结构设计围绕船舶舱底运维场景展开，核心覆盖手动舱底泵、大流量舱底泵以及舱底过滤组件三类核心部件，主要适配各类内河、近海小型船舶的舱底积水排放作业需求，能够在船舶航行、停泊过程中，及时将舱内渗入的积水、意外漏入的少量水体排出舱外，避免舱内积水堆积侵蚀船体结构、影响船舶载重平衡，同时配套的过滤组件能够拦截舱底积水中混杂的金属碎屑、织物纤维、泥沙颗粒等杂质，避免杂质进入泵体造成叶轮卡滞、流道堵塞，保障排水作业的持续稳定。

从功能特性来看，手动舱底泵采用摇柄式操作结构，无需外接电源即可完成排水作业，可在船舶断电、主排水泵故障的应急场景下独立工作，摇柄的握持部位做了防滑结构设计，操作时施力顺畅，单人次即可完成连续排水操作；配套的电动舱底泵采用立式紧凑结构，外壳做了密封防水设计，能够适应舱底高湿度、偶有积水浸泡的工作环境，进出水口采用快接式结构设计，可快速对接排水软管，减少现场安装的操作时长；舱底过滤器采用快拆式壳体结构，日常清理拦截的杂质时无需完全拆解管路，仅需打开侧方卡扣即可取出滤网完成清理，大幅降低日常运维的操作难度。

在设计思路层面，整套组件充分考虑船舶舱内狭窄的安装空间，所有部件均采用扁平化、紧凑化的结构布局，手动泵的安装基座预留了标准螺栓固定孔位，可直接固定在舱壁预设的安装平面上，安装边界充分避让舱内已有的管路、线缆布局，不会与其他舱内部件产生安装干涉；电动泵的底部设置了减震缓冲垫安装位，可搭配橡胶减震垫固定，减少泵体运行时的振动传递到船体结构，降低航行过程中的结构异响；过滤器的进出水口采用同轴设计，可直接串联在泵体的进水端管路上，无需额外弯折管路，减少管路的水头损失，提升排水效率。

从安装适配性来看，整套组件的各部件接口均采用船用通用管路尺寸标准，可适配多数小型船舶现有舱底排水管路的改造升级需求，手动泵的操作摇柄转动范围内无突出结构，操作时不会与周边舱壁、部件产生磕碰，电动泵的接线部位做了防水密封结构，可适应舱底潮湿的工作环境，过滤器的滤网采用耐腐蚀材质，能够长期接触舱底含油、含杂质的积水而不出现锈蚀、堵塞问题，整套部件的结构强度充分考虑船舶航行时的颠簸振动工况，各连接部位均做了防松设计，长期使用也不会出现连接松动、密封失效的问题，能够为船舶舱底排水提供可靠的硬件支撑。
