船用可开启式圆形耐压舷窗结构

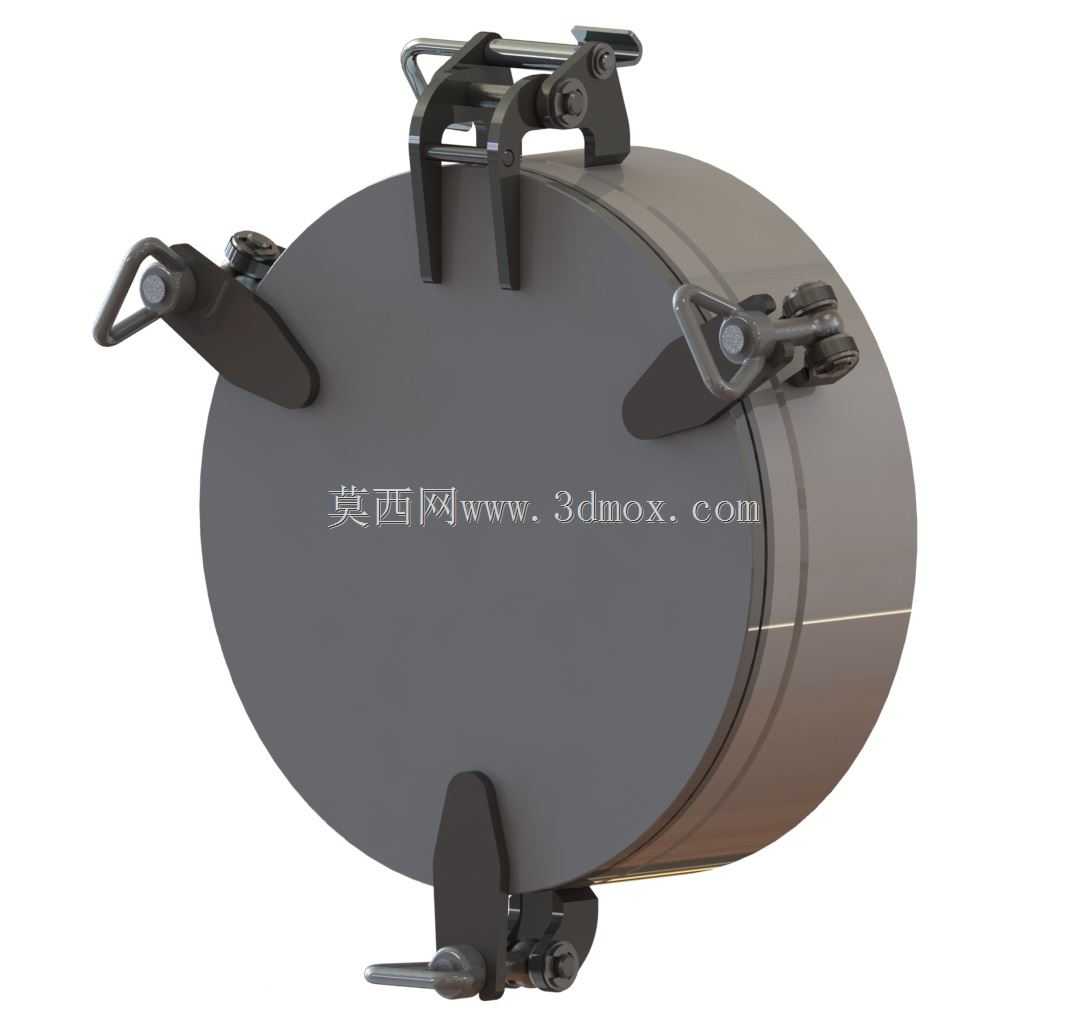

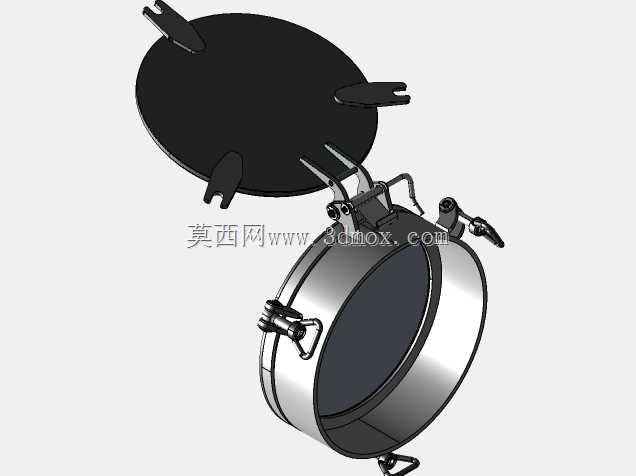

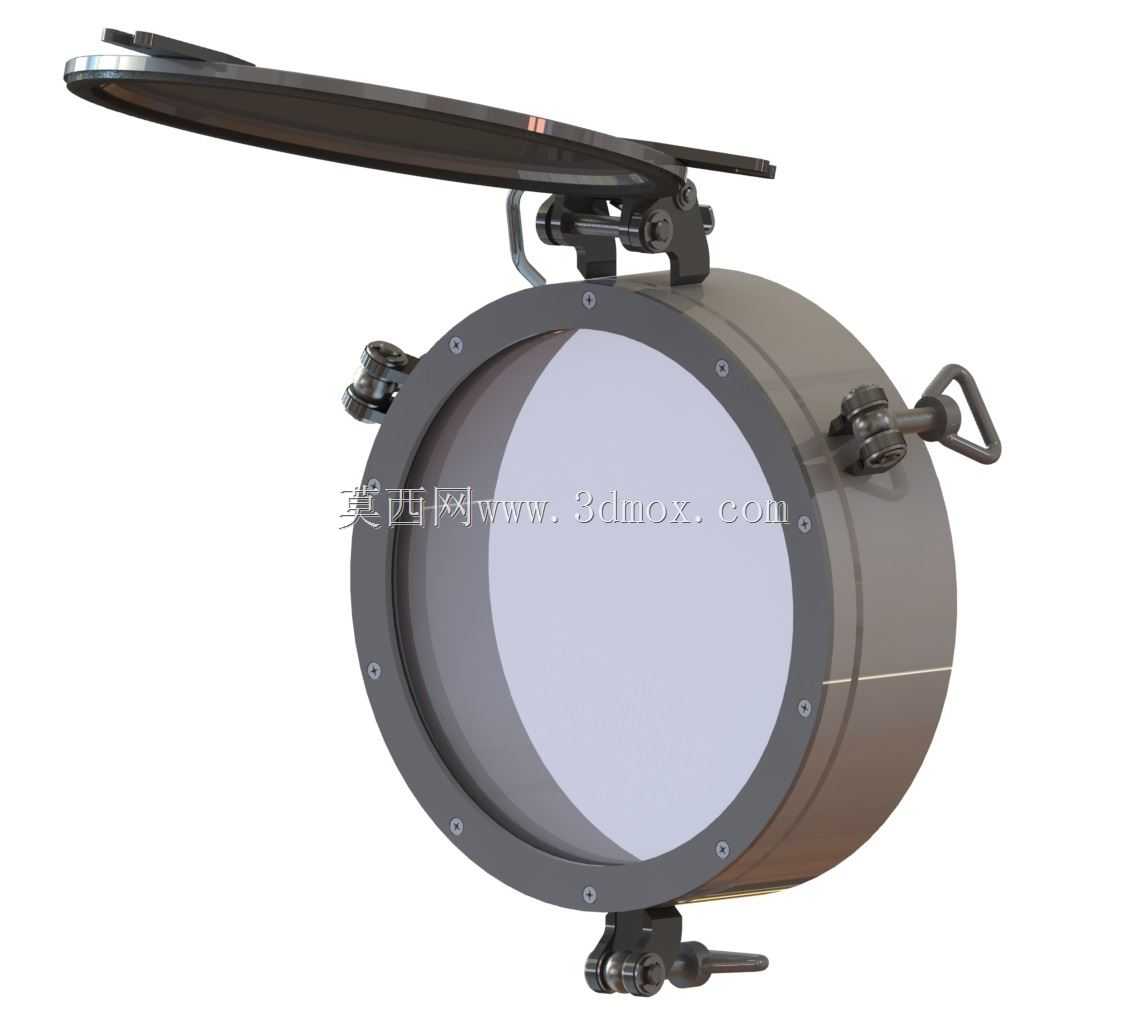

这款舷窗是船舶舾装领域的专用窗体部件，主要应用于各类民用船舶、内河作业船、近海小型工程船的上层建筑舱室侧壁，部分耐压等级适配的型号也可用于干舷以上的甲板舱室，承担舱室采光、密闭隔离、应急通风、视野观察的核心作用，是船舶舱室不可或缺的配套部件。在实际船舶运行场景中，舷窗需要同时兼顾透光观察与船体水密、气密要求，在遭遇突发降雨、甲板上浪、舱室压差变化时，必须保证窗体位置无渗漏、无结构变形，避免舱室进水影响船舶航行安全，同时在舱室需要换气时，可通过开启结构实现窗扇的向上翻转开启，配合锁止结构固定开启角度，满足舱室通风需求。该舷窗采用圆形主体结构设计，这一设计思路源于圆形结构的受力均匀特性，相较于方形窗体，圆形边框在承受外部水压、船体结构形变应力时不会出现应力集中点，能够在同等材料厚度下获得更高的结构强度，有效降低窗体受外力变形导致密封失效的概率。窗体整体由外侧固定法兰圈、中部密封窗体、上翻式窗扇盖板、侧边锁紧把手、顶部铰接翻转机构、下部支撑固定座几个部分组成，外侧法兰圈预设均匀分布的安装孔位，安装时可通过螺栓穿过孔位与船体舱壁的预埋加强结构紧固连接，安装边界需要保证舱壁开孔与法兰圈的同轴度误差控制在合理范围，法兰与舱壁之间加装密封橡胶垫，避免连接位置出现渗漏。窗扇部分采用双层密封结构设计，闭合状态下盖板内侧的密封胶圈与窗体边框紧密贴合，配合侧边对称布置的快开式锁紧把手，操作时旋转把手即可带动锁紧机构实现窗扇的压紧与松脱，无需额外工具即可快速完成启闭操作，锁紧把手采用带防滑纹理的摇臂式结构，即使在手部沾水、佩戴劳保手套的工况下也能可靠施力。顶部的铰接翻转机构采用阻尼转轴设计，窗扇开启后可在0到90度的翻转区间内任意角度悬停，不会出现窗扇自由滑落砸伤操作人员的问题，盖板外侧设置的小型扶手结构，方便操作人员在开启或关闭窗扇时抓持借力。窗体的透光部分采用高强度耐压透明材质，具备良好的抗冲击性能，能够抵御航行中飞溅的碎石、海浪冲击，同时透光率满足舱室自然采光需求，减少舱室白天的照明能耗。下部的支撑固定座可在窗扇完全闭合时承担下部的限位与支撑作用，避免船舶航行过程中窗扇出现振动异响，同时提升整体结构的抗冲击性能，在船舶遭遇小幅碰撞、风浪颠簸时保证窗体结构的稳定性。
