多孔调节式工业安装连接型材

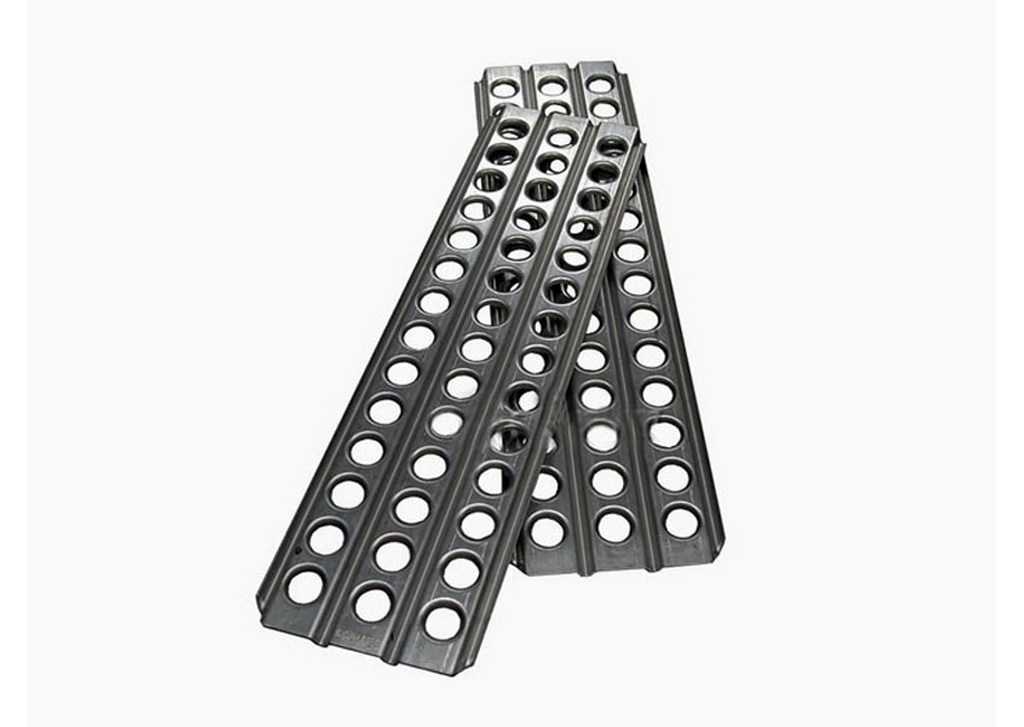

　　这类带等距排布圆孔的长条金属构件，在工业现场的工装搭建、设备外围防护、轻型物料承载架、生产线旁工位器具制作场景中应用极广，很多做现场技改的工程师都习惯用这类型材做快速搭装，不需要额外做复杂的打孔工序，能大幅缩短现场安装的调整周期。从结构设计上看，构件采用冷压弯折的槽型截面，两侧翻边的结构在不增加整体板材厚度的前提下，大幅提升了长条方向的抗弯截面模量，相比同厚度的平板钢条，垂直于安装面方向的抗形变能力能提升40%以上，同时槽型的内凹结构可以让安装螺栓的头部沉入型材内侧，不会在安装背面形成凸起，避免和固定基面产生干涉。

　　构件表面的圆孔采用等间距阵列排布，孔位的间距公差控制在±0.1mm范围内，不管是沿长度方向拼接延长，还是垂直方向做十字交叉连接，都能通过标准螺栓快速实现位置固定，不需要现场配钻。孔的直径适配行业通用的M6、M8内六角螺栓，连接时不需要额外定制异型紧固件，现场维护更换配件的成本极低。型材的端部做了小圆角钝化处理，没有尖锐的冲裁毛边，安装搬运过程中不会划伤操作人员，也不会在和其他构件贴合时因为毛刺产生装配间隙。

　　在实际选型使用时，这类型材的单根有效安装长度可以根据现场需求裁切，因为孔位是连续等距排布，裁切后剩余的段依然可以利用孔位做短距离的连接固定，材料利用率能达到95%以上。安装边界上，型材的槽宽尺寸和同系列的连接角码、T型滑块完全适配，做多层框架搭建时，层间距可以通过选择不同的孔位实现无级式的间距调整，不需要像焊接框架那样一旦固定就无法更改层距。在轻型承载场景下，比如生产线旁的工具挂架、设备的安全防护栏立柱、电气元件的安装导轨，单根型材的跨度在800mm以内时，中部承载15kg的静载荷不会产生超过1mm的扰度，完全满足现场使用的刚度要求。

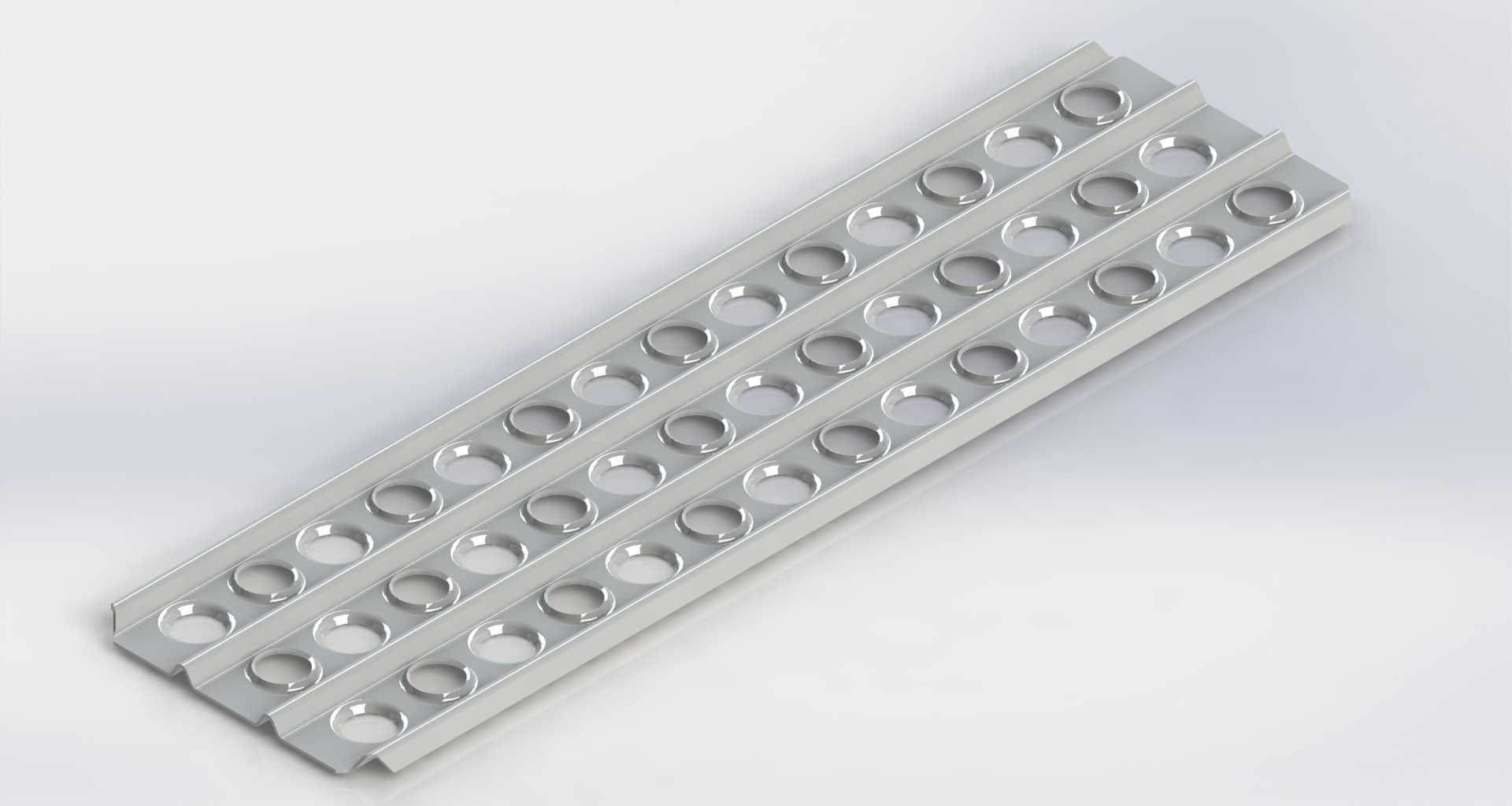

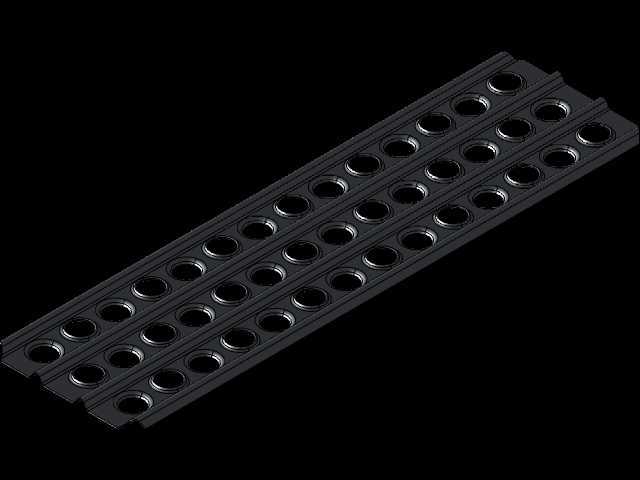

　　设计这类构件的三维模型时，首先要确定基准截面的弯折参数，板材的厚度根据承载需求通常选用1.5mm到3mm的冷轧钢板，弯折的内R角和板材厚度保持一致，避免弯折处出现应力集中导致的开裂。孔位阵列时要以型材的端面为基准，第一个孔的中心距端面距离为孔间距的一半，保证两根型材端面对接时，对接处两侧的孔位间距和其余孔位间距保持一致，连接角码可以同时跨接两根型材的端部孔位，提升拼接位置的连接强度。表面处理通常采用喷塑或者镀锌处理，模型建模时要预留表面处理层的厚度公差，避免安装时因为涂层厚度导致孔位和螺栓配合过紧。

　　很多做非标设备设计的工程师，在做设备外围的走线架、小型物料的滑槽支架时，都会优先选用这类多孔型材，相比定制焊接的支架，这类型材搭建的结构可以随时根据生产需求调整位置和形态，比如生产线更换产品型号需要调整工位器具的位置时，只需要松开连接螺栓，移动到对应孔位重新紧固即可，不需要重新切割焊接，能大幅降低生产线技改的停机时间。在做设备的安全防护门导轨安装时，这类型材的槽型结构还可以作为滑动导槽使用，配合尼龙滑块就能实现防护门的顺畅滑动，不需要额外安装专用导轨，减少整机的零件种类。

　　需要注意的是，这类型材不适合做重载的承载梁使用，当承载的载荷超过20kg或者跨度超过1米时，需要在型材中部增加支撑立柱，避免长期载荷下产生塑性形变。安装时连接螺栓的紧固扭矩要控制在合理范围，因为板材厚度有限，过大的扭矩会导致孔位周围的板材产生凹陷变形，反而降低连接的可靠性。交叉连接时，要在两根型材的接触面之间加装平垫片，增大接触面积，避免长期震动下连接螺栓出现松动。
