立式离心式气液分离设备结构设计

在油气集输、天然气净化以及化工尾气处理的现场工况里，立式离心气液分离器是站场预处理环节的核心单元，承担着来流介质中游离液滴、固体杂质的脱除任务，避免后续压缩机、流量计、调节阀等精密设备遭遇液击、磨蚀故障。这类设备的布置场景多集中在采气井场、集气站阀组区、天然气长输管线首末站，以及炼化装置的气相出料工段，受站场占地限制，立式结构相比卧式设备能大幅缩小水平投影面积，尤其适合山地井场、海上平台这类空间局促的安装场景。

从实际运行逻辑来看，带液气流进入设备后，首先依托入口处的导流结构形成旋流场，利用气液两相的密度差，在离心力作用下将粒径10μm以上的液滴甩向筒体内壁，液滴沿壁面汇流至设备底部的积液段，经排污接口定期排出；脱除大粒径液滴的气相继续向上流动，经过内部的整流构件消除旋流残余扰动后，从顶部气相出口输出，部分工况下还会在筒体上部加装丝网除沫单元，进一步捕集5-10μm的细小液滴，确保出口气相带液率满足下游设备的进气要求。

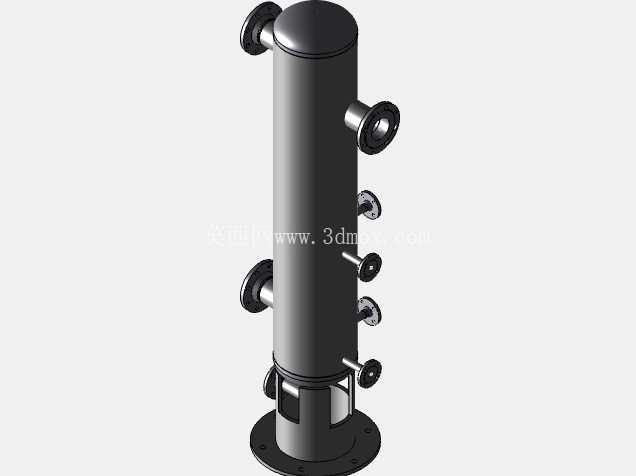

本次设计的立式离心分离器，筒体采用标准公称直径325mm的无缝钢管卷制或成品管材加工，整体立式安装结构，底部设置圆形焊接法兰底座，底座上均布安装螺栓孔，可直接与站场预埋的设备基础通过地脚螺栓固定，安装时需保证筒体垂直度偏差不超过1/1000，避免旋流场偏移导致分离效率下降。设备筒体上根据工艺接管需求，布置了多组不同方位的法兰接口：侧上方的大口径法兰为气相入口，沿筒体切线方向接入，是旋流场形成的关键结构，入口流速控制在12-18m/s区间，既能保证足够的离心分离动力，又不会因流速过高将壁面汇流的液滴重新卷吸携带；筒体另一侧不同高度布置的小口径法兰，分别对应液位计接口、压力检测接口、安全泄放接口，可直接配套现场的仪表安装需求，无需额外在筒体上开孔焊接，减少现场施工的焊接应力与探伤工作量；筒体下部靠近积液段的位置设置排污出口，可配套自动排污阀实现无人值守的定期排液。

设计过程中，首先根据处理气量、操作压力、介质物性确定筒体直径与高度的比例，高径比控制在4:1到6:1之间，既保证气流在筒体内有足够的停留时间，让液滴有充分的离心沉降路径，又不会因筒体过高增加设备制造成本与安装难度。所有接管法兰的压力等级统一匹配站场工艺管线的压力等级，法兰密封面采用突面结构，适配常用的非金属垫片密封，满足中低压工况的密封要求。顶部采用椭圆形封头焊接封闭，相比平封头能承受更高的工作压力，降低封头处的应力集中系数；底部积液段预留足够的储液空间，液位波动区间控制在筒体下部1/6高度范围内，避免液位过高被上升气流二次携带。

从安装边界来看，设备整体重心沿筒体中轴线分布，底座安装螺栓孔的中心圆直径根据筒体直径匹配，安装时需在底座与基础之间加装减震垫，减少站场管线振动传递对设备焊缝的疲劳影响。设备周围需预留至少800mm的操作检修空间，方便液位计校准、排污阀维护、安全泄放阀校验等日常作业。所有侧伸的接管长度控制在200mm以内，避免外接管线后形成过大的偏心载荷，必要时需在接管下方加装支撑筋板，降低接管与筒体连接焊缝的应力水平。

在结构细节处理上，筒体内壁的焊缝全部打磨至与母材齐平，避免凸起的焊缝干扰旋流场的稳定流动，减少液滴在焊缝处的挂壁残留；入口导流段采用圆滑过渡结构，减少气流进入时的局部阻力损失，降低设备整体的压力降，通常该类设备的运行压力降控制在0.01-0.03MPa之间，不会对上游管线的输气压力造成明显影响。积液段内部设置防涡板，避免排污时在底部形成涡流将沉积的杂质重新卷起，保证排污过程顺畅。
