旧款GE改造型电机三维结构设计

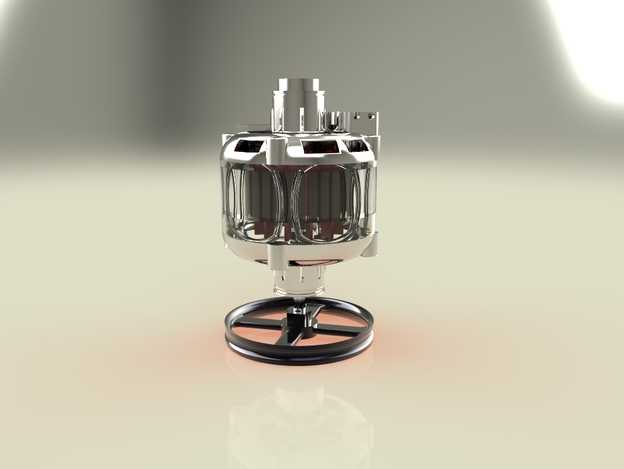

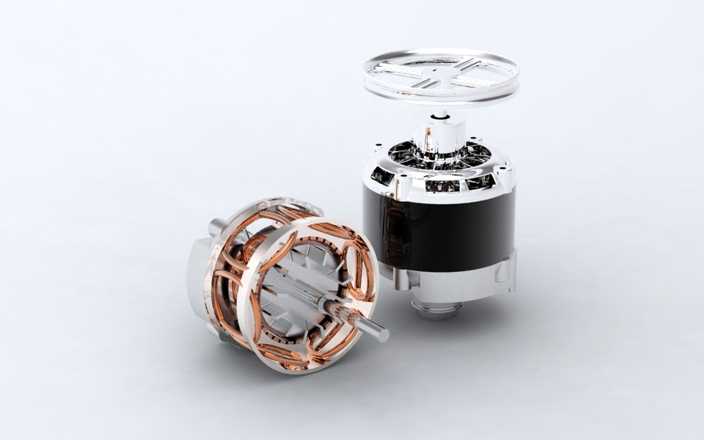

本作品为基于旧款GE电机原型开展的改造式三维建模设计，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了电机从顶部接线端、中部定子防护壳体到底部安装支撑底座的全部结构细节。建模阶段首先梳理原清洗机配套电机的原始结构逻辑，对原机型的壳体镂空散热结构、内部定子腔体的环形支撑框架、顶部出线端的密封连接结构分别进行独立草绘与特征建模，通过拉伸、旋转、阵列、抽壳等基础特征命令完成主体框架搭建，针对壳体上的镂空观察窗结构，采用曲面切除与实体加厚结合的方式，还原金属防护框架的薄壁质感，同时保证内部绕组腔体的结构完整性。渲染阶段针对不同部件匹配对应材质属性：主体金属壳体采用抛光不锈钢材质，调整金属粗糙度与反射参数，还原亮面金属的环境反射效果；底部支撑轮盘采用哑光黑色金属搭配边缘亮面镀铬包边，区分不同结构件的材质差异；内部绕组区域采用深色哑光绝缘材质，与外部亮面金属壳体形成视觉层次。场景布光采用三点布光逻辑，主光源从侧上方投射，突出壳体曲面的光影过渡，辅助光源补全暗部结构细节，底部添加柔和反光板，呈现金属部件放置在浅色平面上的自然倒影效果。设计思路上并未完全复刻原清洗机配套电机的结构，而是在保留原机型经典外观特征的基础上，调整了底部支撑结构的连接强度，优化了顶部接线端的安装接口，使其适配通用电机的安装使用场景，让原本为清洗机设计的专用电机结构，可适配更多常规动力输出场景，整体模型结构完整，各部件装配关系清晰，可直接用于结构展示、装配教学或改造方案验证使用。
