科研项目用自定义多接口真空室结构设计

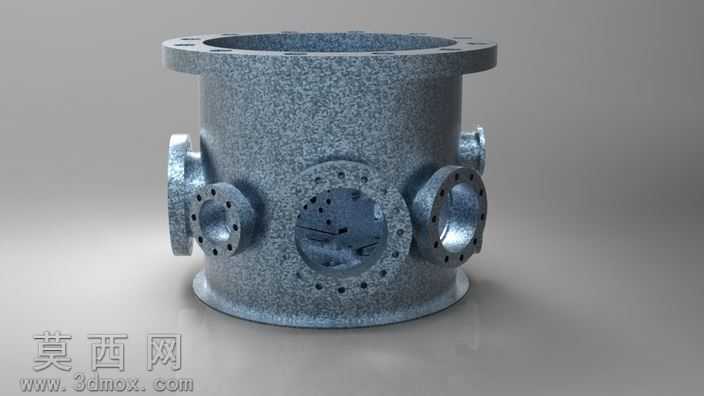

本作品为面向科研实验场景定制设计的真空腔体结构，整体采用立式筒型主体构型，在三维建模阶段优先保障腔体结构的对称性与接口布局合理性，以SolidWorks为核心建模工具完成全参数化结构搭建，建模过程中对筒体壁厚、法兰盘厚度、接口凸台尺寸均做了统一参数关联，可根据实际实验需求快速调整各部位尺寸参数。模型主体为等直径立式圆筒结构，上下两端分别设置带均匀螺栓孔的连接法兰，用于匹配真空系统的端盖与基座连接；筒体周向根据实验管路、观测窗口、检测元件的接入需求，分布了不同通径的侧向接口，每个接口均带有标准螺栓连接孔位，其中正面大尺寸接口为透明观测窗安装位，其余侧向接口分别用于气路连接、传感器安装、样品传输通道布设，所有接口凸台与筒体主体采用一体化建模方式，避免拼接结构带来的密封隐患。材质渲染阶段针对金属腔体的铸造质感做了专项调整，采用带细微颗粒纹理的铸钢材质，还原真空设备常用的金属表面处理效果，通过环境光遮蔽效果强化法兰螺栓孔、接口边缘的结构立体感，渲染时采用柔和的漫反射主光源搭配侧方补光，清晰呈现筒体表面的材质肌理与各接口的位置关系，避免强反光造成的结构细节丢失。结构设计上充分考虑真空腔体的受力特性，所有接口与筒体连接位置均做了圆弧过渡处理，减少应力集中风险，各法兰面的螺栓孔采用圆周均布排布，保障连接时的压力均匀性，满足真空密封的受力要求；本模型定位为技术绘图参考使用，未设置可动内部结构，所有结构特征均围绕工程出图需求搭建，包含完整的外形尺寸、接口位置、连接孔位参数，可直接用于生成加工图纸或真空系统布局示意图，为科研项目的真空系统搭建提供直观的结构参考。
