工业用异步电动机三维结构设计模型

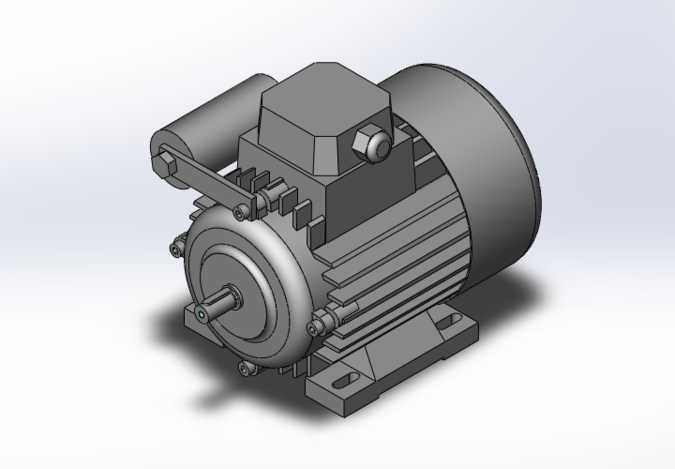

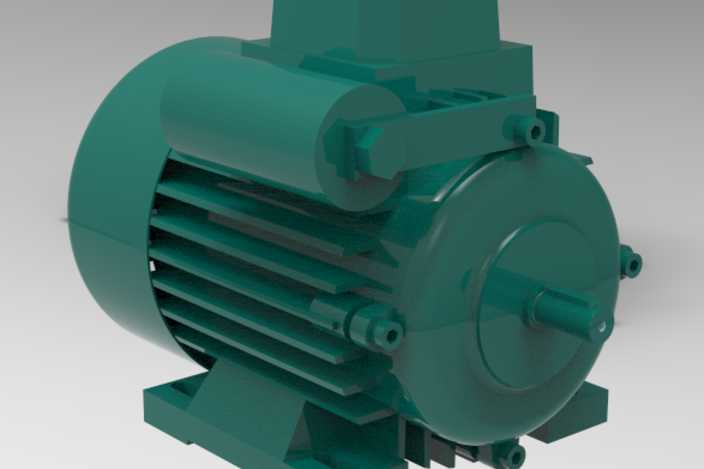

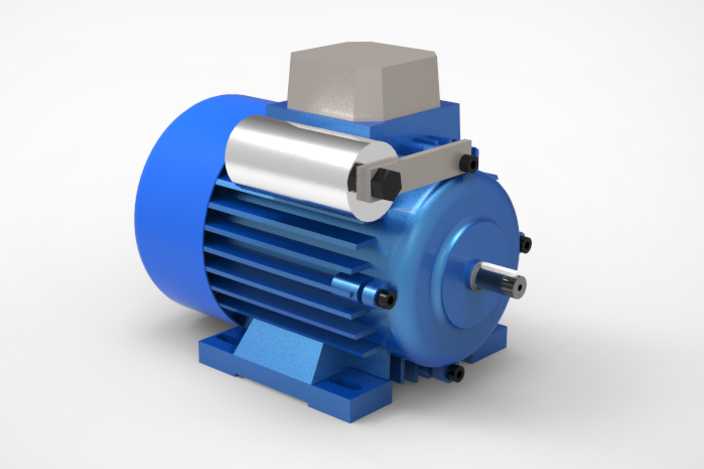

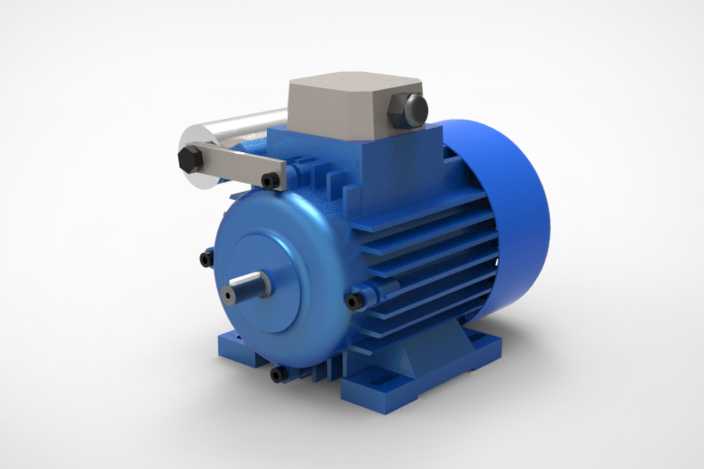

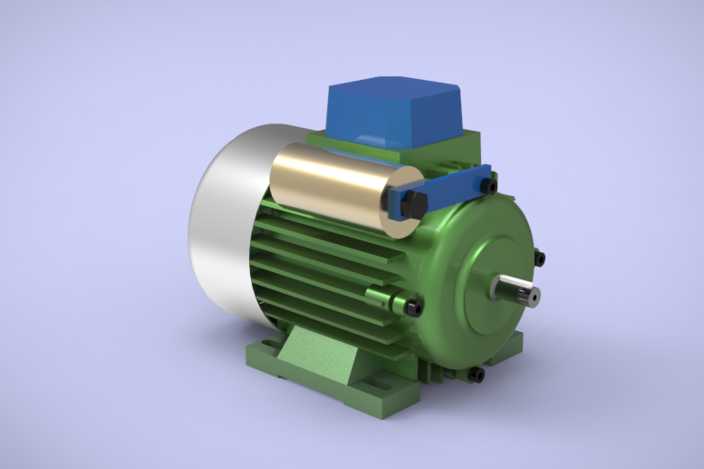

本模型为工业常用三相异步电动机的精细化三维建模成果，建模过程严格遵循工业电机的实际生产尺寸规范，完整还原了电机的全部核心结构与外观细节。建模阶段首先搭建电机的整体装配基准，以输出轴的中心轴线为核心装配参考，依次完成各零部件的特征构建：前端盖部分精准还原了轴承安装位、轴伸端的密封结构与端盖固定螺栓孔位，输出轴做了轴肩、键槽的细节刻画，还原了实际电机轴的装配定位特征；定子机壳部分完整复刻了散热筋的排布结构，每一条散热筋的厚度、间距、拔模角度都参照实物电机做了参数化设计，机壳表面的吊装固定位、接线盒安装座都做了独立特征构建，还原了机壳的铸造结构特征；顶部接线盒部分还原了盒体、盒盖的扣合结构，以及接线端子的安装位细节；后端盖部分还原了风罩安装位、后端轴承室的结构特征，同时配套构建了散热风叶、风罩的完整结构，风叶的叶片角度、风罩的通风栅格都做了精细化处理；底部安装脚座部分还原了安装孔位、加强筋结构，还原了电机脚座的承重结构特征。材质与渲染阶段，针对不同零部件做了差异化的材质赋予：机壳、端盖、脚座部分采用蓝色工业烤漆材质，调整了漆面的粗糙度与反光度，还原工业电机漆面的哑光金属质感；输出轴、紧固螺栓、接线盒金属压条部分采用抛光不锈钢材质，调整了金属反射参数，还原机加工金属件的亮面质感；顶部接线盒盒体采用灰色工程塑料材质，还原塑料件的低反光哑光质感；散热风叶采用黑色工程塑料材质，风罩采用金属网罩材质，还原不同部件的真实材质差异。渲染阶段采用工作室柔光布光方案，主光源从侧上方投射，突出散热筋的结构层次感，辅助光源补全暗部细节，避免结构阴影过深遮挡细节，同时添加了柔和的环境反射，让金属材质的反光更贴近真实工业场景下的视觉效果。设计过程中充分考量了模型的装配合理性，所有零部件的配合间隙都参照实际电机的装配公差做了预留，既保证外观的还原度，也可用于后续的装配模拟、运动仿真演示，能够直观展示工业电动机的完整结构组成，可用于机械原理教学、产品展示、装配工艺演示等场景。
