多接口立式真空腔体结构三维设计

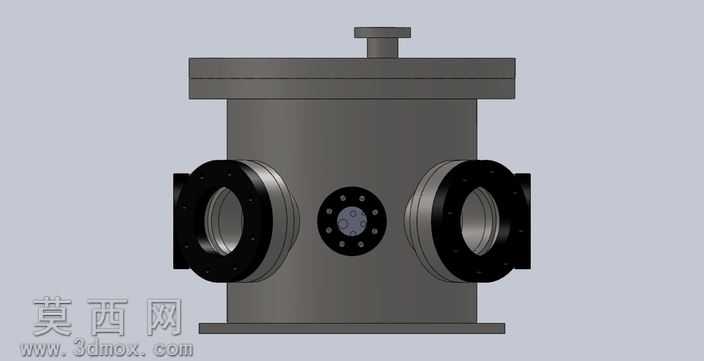

本作品为立式多接口真空室的三维结构设计，建模过程严格遵循真空设备的工程设计规范，从整体腔体布局到局部密封细节均做了完整的参数化构建。建模阶段首先确定立式圆柱腔体的主体结构，以等壁厚圆柱筒体作为核心承压主体，底部设计一体化安装法兰底座，保证腔体放置与外接安装的结构稳定性，顶部设置可拆卸式密封端盖，端盖上方预留独立的阀件安装接口，可适配真空调节阀、放气阀等常用真空管路组件。腔体侧壁的接口布局经过合理规划，对称设置两个大口径法兰连接接口，接口采用标准真空法兰结构，带有均布的螺栓连接孔位与密封槽结构，可直接对接真空管路、观察窗或者扩展实验舱段；在两个大口径接口之间设置小口径多螺栓固定接口，可适配真空测量规、传感器或者小型馈通组件，所有接口的法兰端面均做了平面度结构设计，保证密封面的安装精度。材质渲染阶段，主体腔体采用哑光金属不锈钢材质，还原真空设备常用的304不锈钢表面质感，接口法兰部分做了发黑处理的材质区分，清晰呈现不同组件的功能分区，密封槽位置做了细微的结构凹陷处理，还原真实密封件的安装位置结构。设计过程中充分考虑真空腔体的结构合理性，所有转角位置均做了圆角过渡处理，避免直角结构带来的应力集中问题，同时减少腔体内壁的虚漏隐患；各接口的轴线均与腔体中心轴线垂直或者平行，保证加工与装配的工艺可行性，螺栓孔位均按照标准法兰的参数做圆周均布，符合通用真空组件的互换性要求。整个模型完整还原了真空室的所有组成部分，从筒体、端盖、法兰接口到底座结构均为独立可编辑的实体特征，可直接用于工程设计参考、虚拟装配验证以及真空系统的布局仿真使用，结构细节完整，无缺失的装配特征，能够清晰展现立式多接口真空室的整体构造与连接逻辑。
