呼吸空气充填用高压压缩机组系统布局

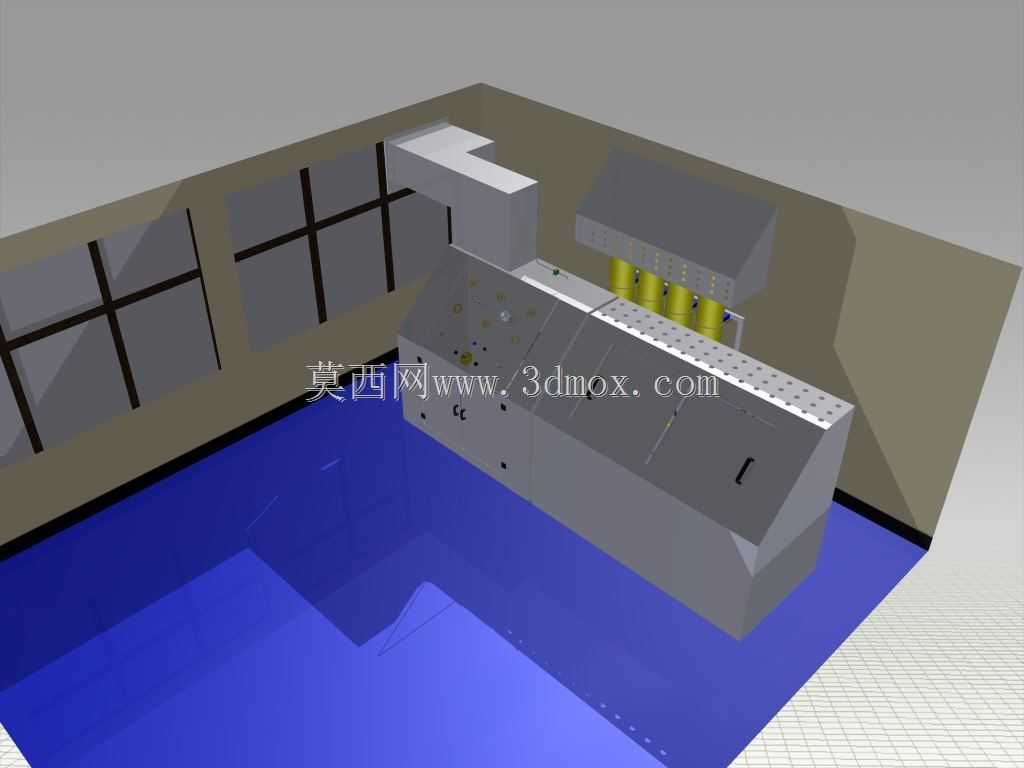

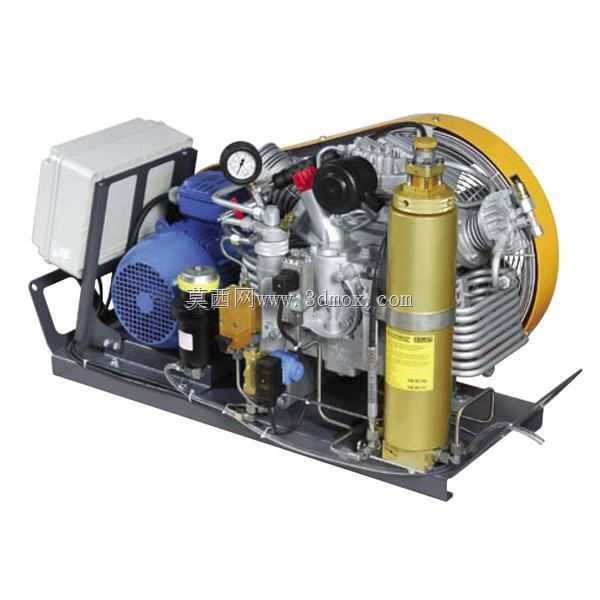

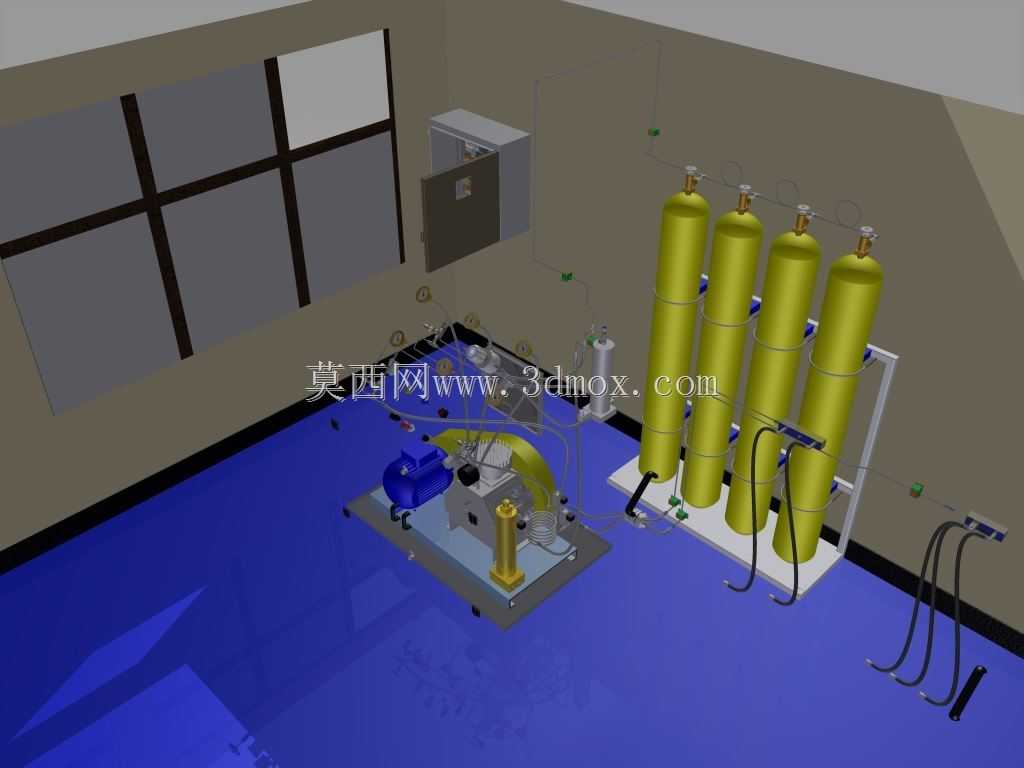

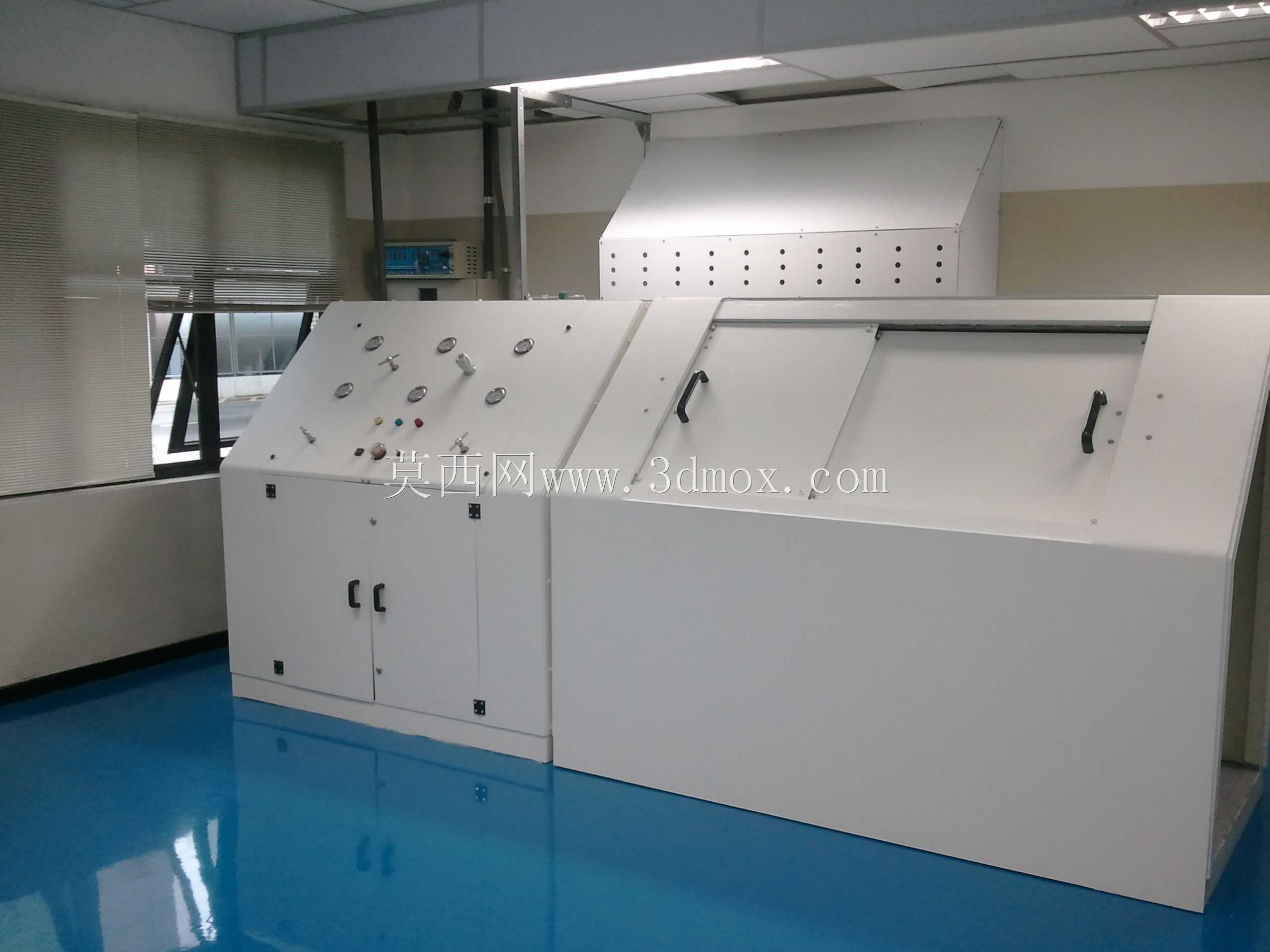

这套三维模型还原的是面向呼吸用气场景的高压压缩充填系统，主要应用在消防救援、潜水作业、工业密闭空间作业等需要自给式呼吸装备的领域，核心作用是将常压空气经过多级压缩、净化过滤后，充填到高压呼吸气瓶中，为作业人员提供符合呼吸标准的洁净高压气源。整套系统采用分区布局设计，左侧为压缩主机单元，右侧为储气瓶组与充填操作工位，整体布置在独立的设备间内，地面做了专用的防渗防油处理，墙面预留通风窗保障设备间空气流通，同时配置了独立的电气控制箱，将强电控制部分与压缩、储气区域做物理分隔，规避电气火花带来的安全风险。压缩主机采用三级压缩结构，配套专用的过滤净化单元，能够去除压缩空气中的油分、水分与固体杂质，输出满足呼吸标准的洁净高压空气，额定输出压力可达300巴，能够适配主流规格的高压呼吸气瓶充填需求。设计过程中充分考虑了操作动线与安全距离，压缩主机与储气瓶组之间预留了足够的管路安装与检修空间，充填工位设置在靠近气瓶组的外侧，操作人员无需进入设备核心区即可完成气瓶接驳、充填操作，同时管路走向沿墙面与地面边缘排布，避免管线交叉干扰日常巡检。整套系统的安装边界尺寸控制在1100mm×500mm×570mm的主机基座范围内，配套的四瓶组储气架采用立式靠墙安装设计，大幅压缩了设备间的占地空间，基座采用减震结构设计，能够降低设备运行过程中的震动传导与噪音影响。储气瓶组采用卡斯卡塔式分级储气配置，能够在充填过程中实现压力梯度匹配，提升充填效率同时减少压缩机的频繁启停，延长主机使用寿命。系统还配置了独立的压力监测与安全泄放装置，在压缩、储气、充填各个环节都设置了压力保护节点，一旦出现超压情况能够自动泄放保障安全，充填端配置了专用的高压充填软管与快速接头，能够快速对接不同规格的呼吸气瓶，同时软管做了防甩脱防护设计，避免充填过程中软管意外脱落引发安全事故。整个布局设计兼顾了设备运行效率、操作安全性与空间利用率，既满足日常高频次充填作业的使用需求，也预留了后期设备维护、滤芯更换的操作空间，适配中小型消防站、潜水服务站、工业应急保障点的场地安装条件。
