框架式便携潜水泵配套压缩机组结构设计

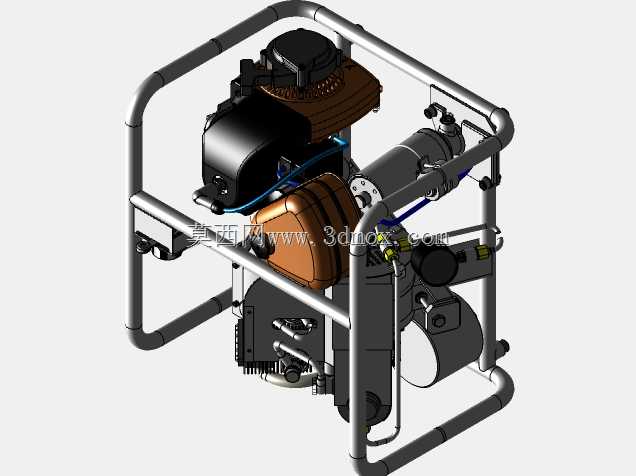

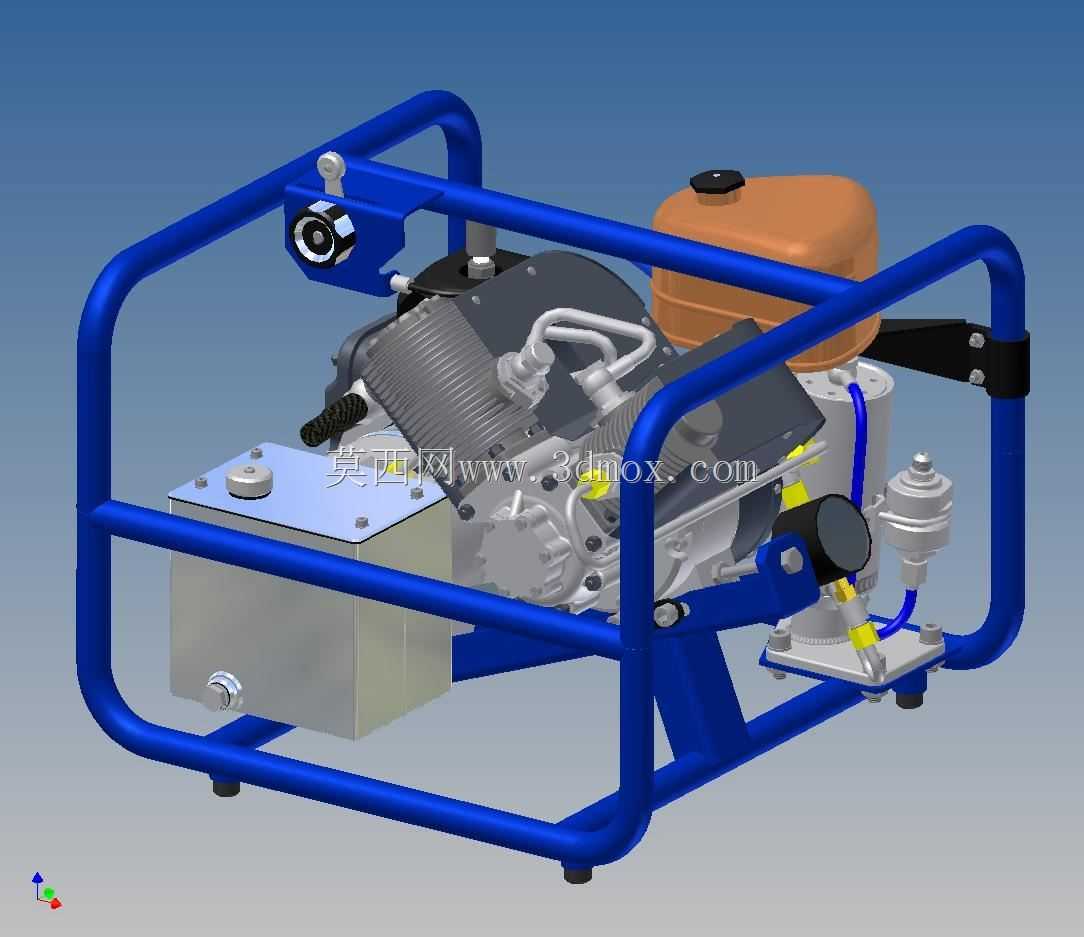

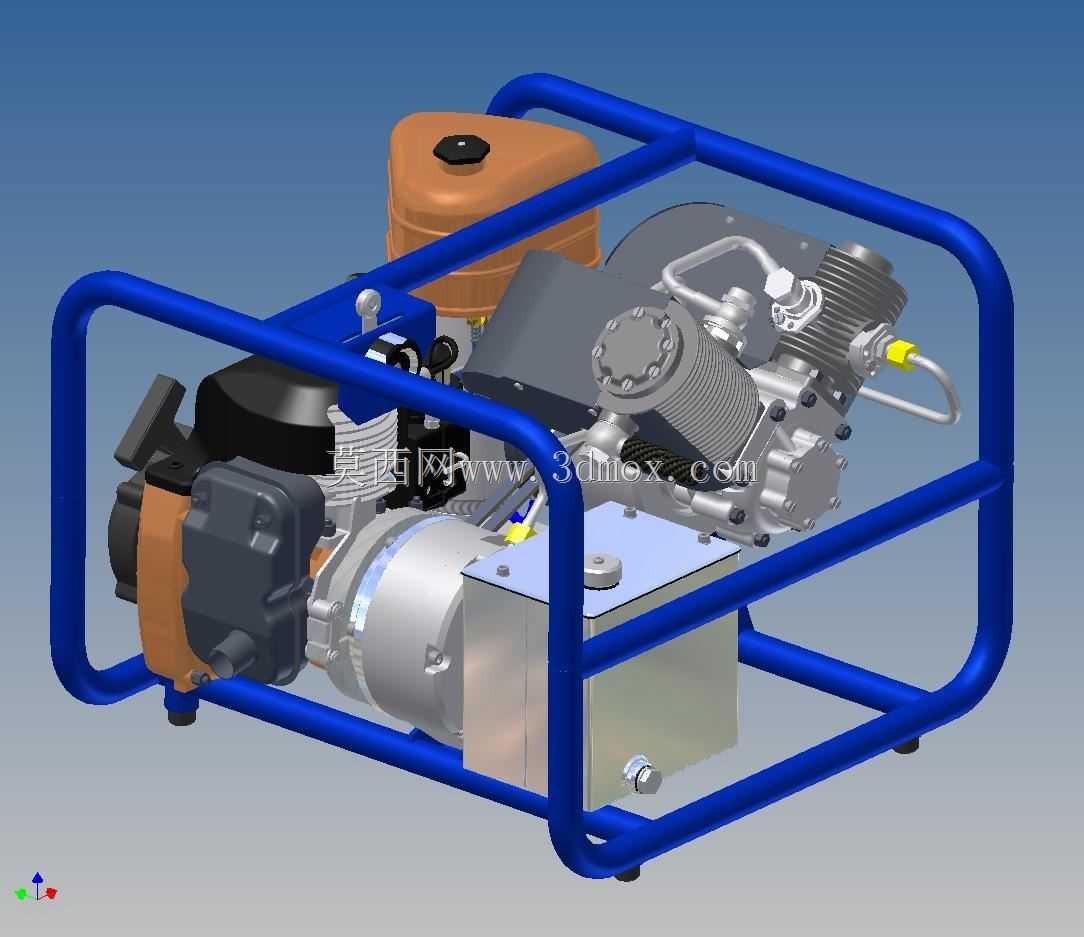

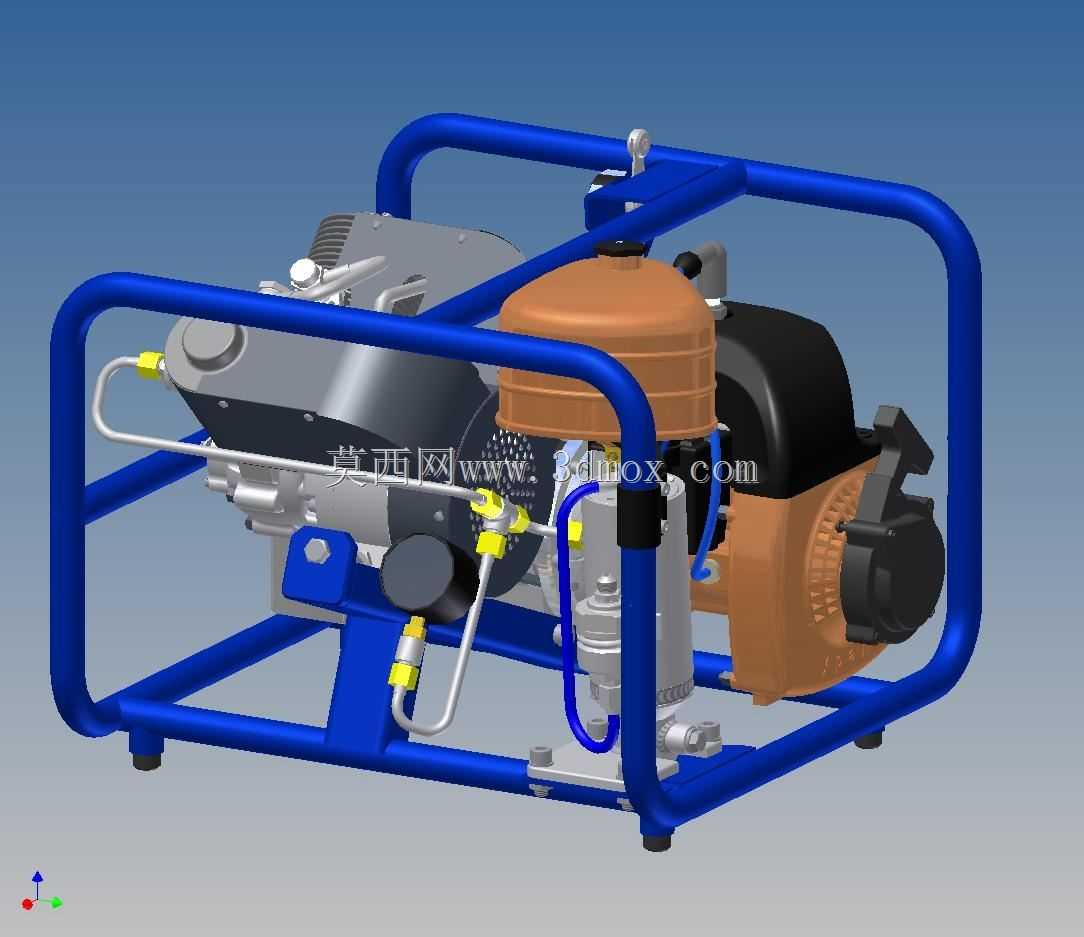

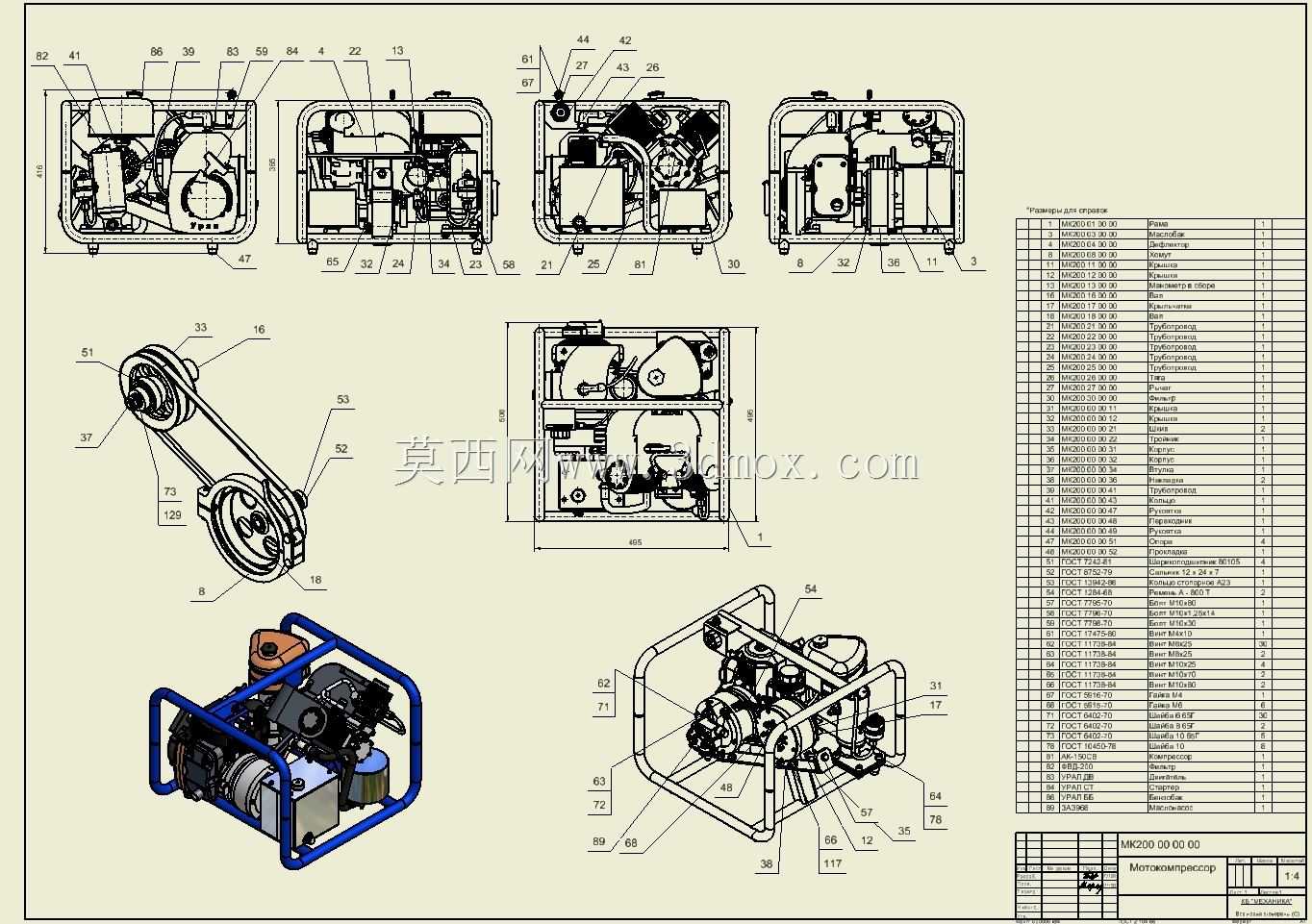

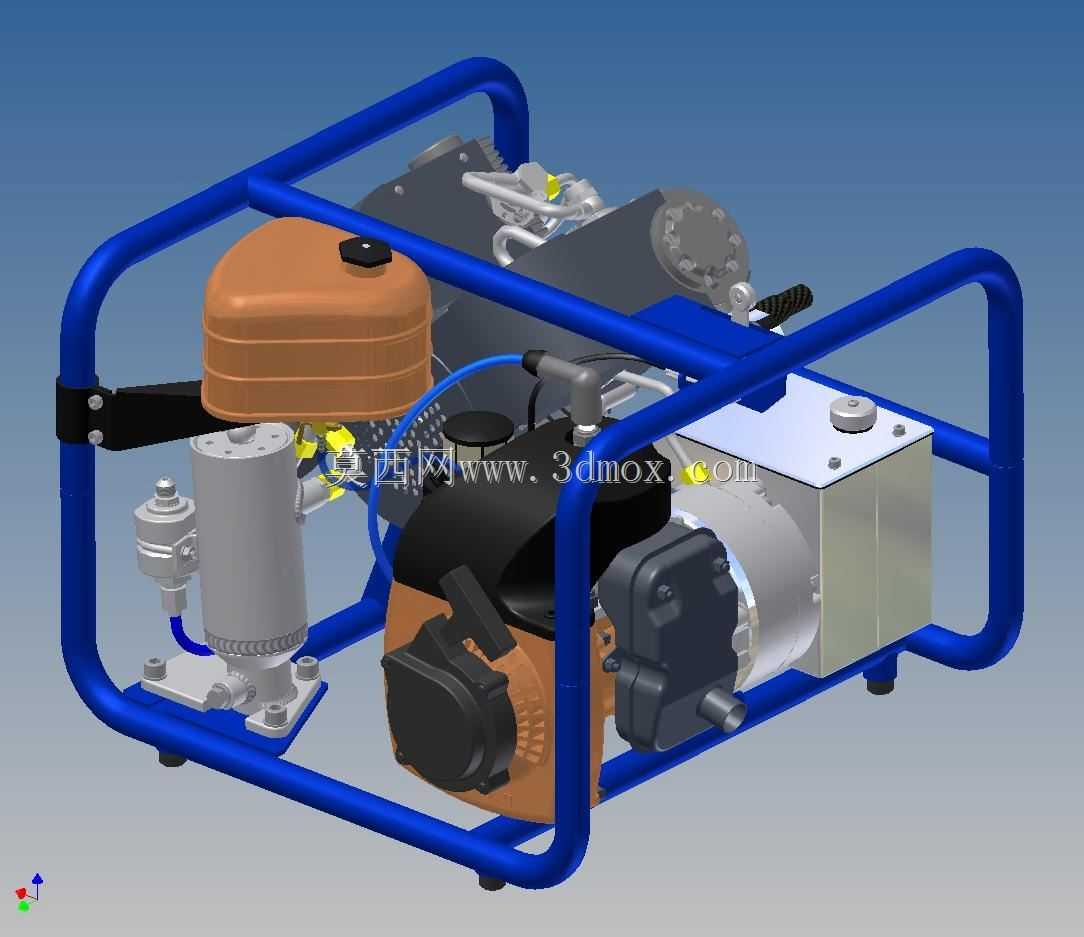

该压缩机组主要为野外作业场景下的潜水排水、应急供水类潜水泵提供稳定的压缩气源动力，适配无固定供电配套的防汛抢险、野外基坑排水、小型水利施工作业、农田临时排灌等场景，可在无外接电源的野外环境下独立运行，为潜水泵的气动控制元件、压力反馈装置提供符合压力要求的压缩空气，也可直接为小型气动潜水泵提供动力输出，解决偏远作业区域动力配套不足的问题。整体采用开放式管式框架作为承载主体，框架采用圆角弯折的薄壁钢管焊接成型，既可以在转运过程中为内部核心组件提供防碰撞防护，也可作为搬运抬升的受力结构，无需额外加装外包装即可满足短途转运、现场临时放置的使用需求，框架底部预留了与移动托架、固定基座连接的安装孔位，可根据作业场景快速完成固定或移动搭载的切换。设计过程中优先考虑野外作业的维护便捷性，将动力输出端的带传动组件布置在机组侧方开放区域，皮带张紧调节结构外露，无需拆解外围护板即可完成皮带更换、张紧度调整的日常维护操作；核心压缩主机与动力单元采用同轴度优化的布局方案，通过带传动实现动力传递，可缓冲动力启停过程中的冲击载荷，延长核心部件的使用寿命。管路布局沿框架内侧走线，所有气路接头均布置在机组同侧的操作区域，方便作业人员快速对接潜水泵的供气管路，同时避免管路外露被现场杂物剐蹭破损。机组的安装边界充分考虑单人搬运、小型车辆装载的需求，整体外轮廓尺寸控制在常规小型货运车辆的货箱最小容纳范围内，框架顶部的抬升点位符合人体工程学受力角度，两名作业人员即可完成短距离抬运转移。油箱、过滤组件等附属部件均嵌入框架内部的空余空间，不额外增加整机的外廓尺寸，同时各部件的操作端、观察端均朝向外侧，日常检查油位、清理滤芯、排放冷凝水等操作均可在不拆解框架的前提下完成，适配野外作业缺乏专业拆装工具的使用条件。带传动结构设置了安全防护边界，传动轮的旋转区域预留了足够的安全间隙，避免作业过程中衣物、工具意外卷入传动结构，同时外露的传动结构也方便作业人员随时观察皮带的磨损情况，及时发现故障隐患。
