工业级旋叶式空气压缩机组结构设计

旋叶式空气压缩机是工业气动系统的核心气源供给设备，广泛应用于机械加工车间气动夹具供能、汽修门店气动工具驱动、轻工生产线气动执行元件动力供给、装修工程喷涂作业气源保障等场景，能够持续输出稳定压力的压缩空气，为各类依赖气压驱动的设备、工具提供可靠动力来源，相比传统活塞式空压机，旋叶式结构具备运行更平稳、输出气压脉动更小、连续作业耐久性更强的优势，适配长时间不间断运行的工业作业场景。

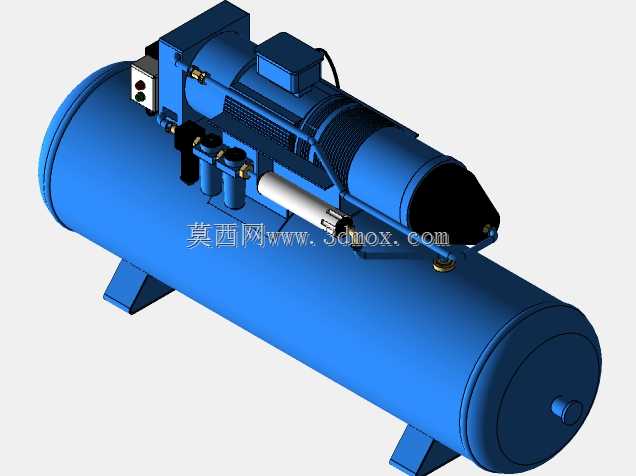

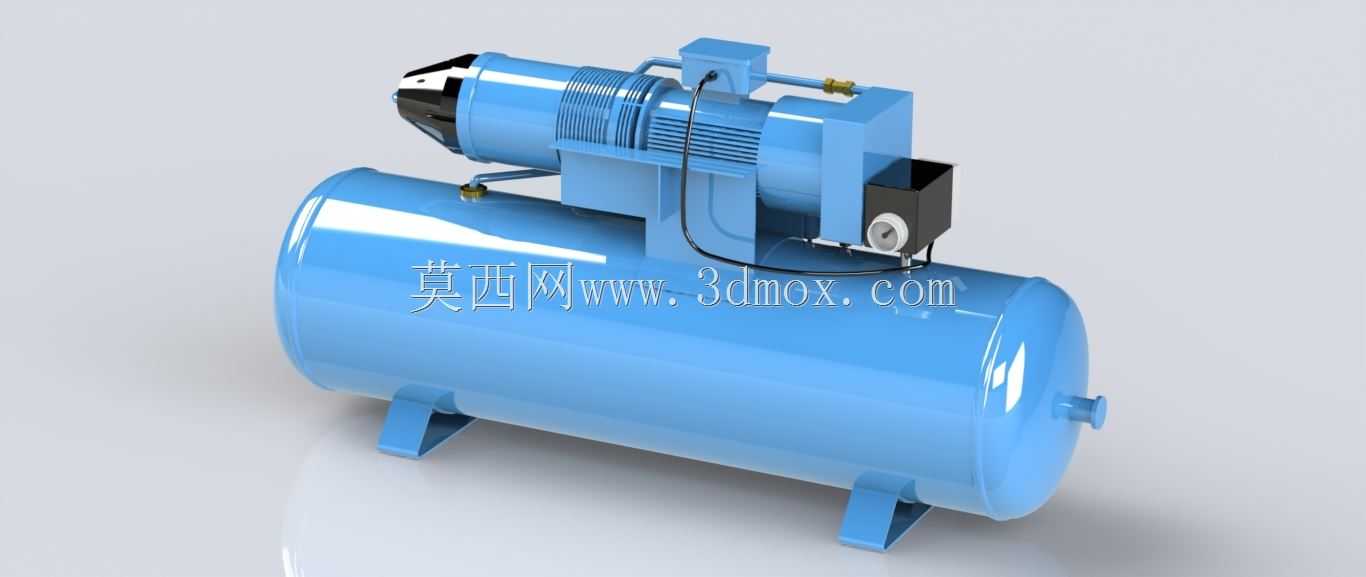

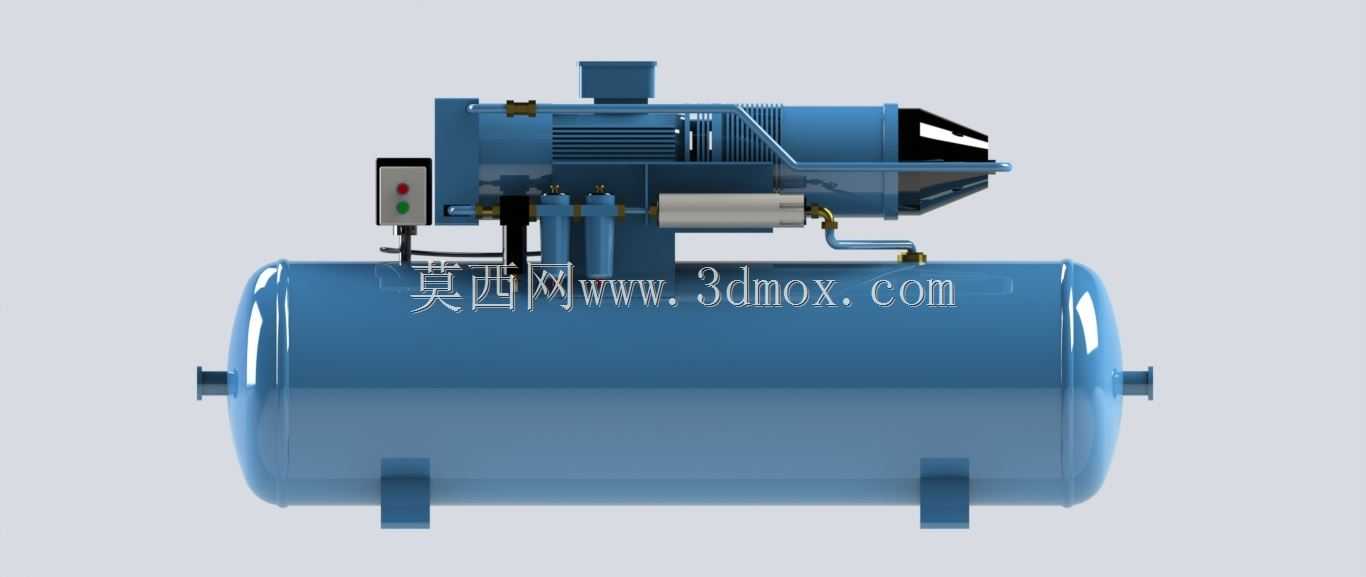

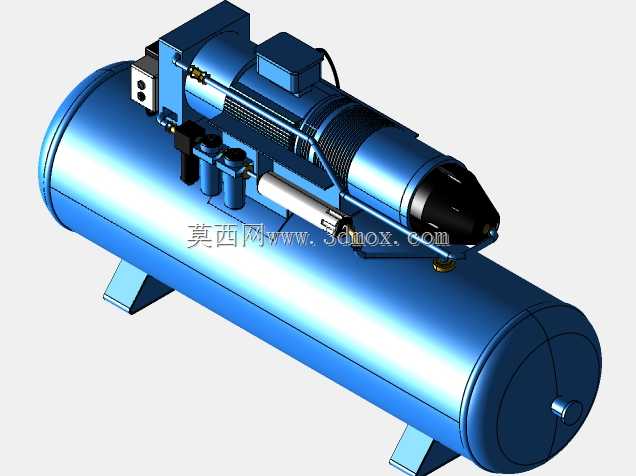

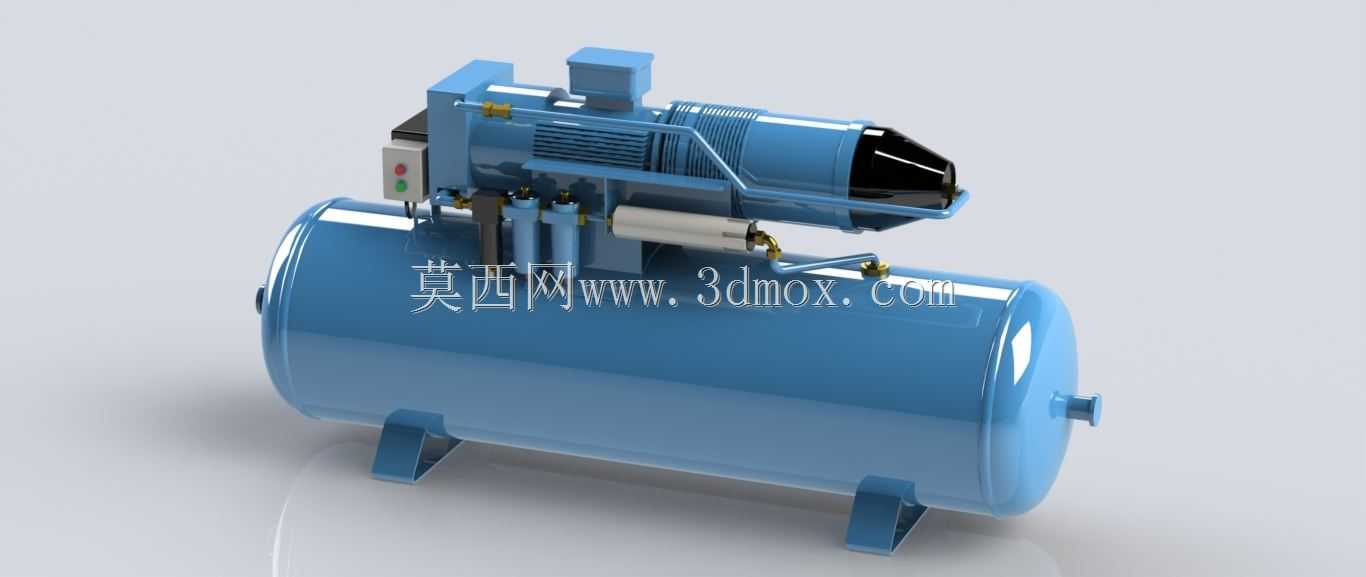

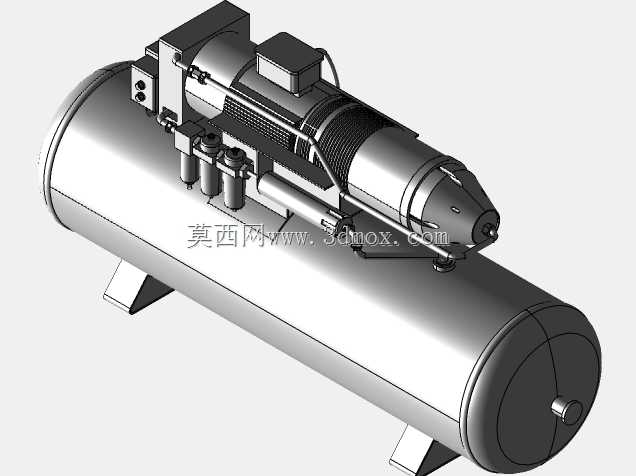

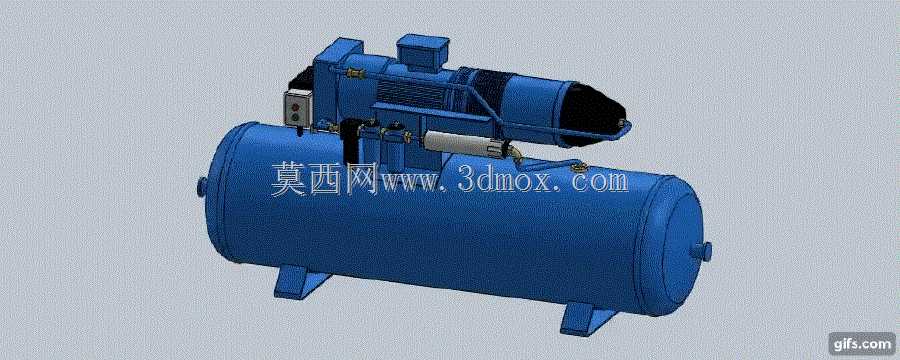

该设备整体采用卧式布局，下部为圆柱形卧式储气罐，承担压缩空气存储、稳压、冷凝水初步分离的功能，储气罐底部设置三个支撑脚，可直接固定于硬化水泥地面，安装时需预留罐体两侧至少五十厘米的操作维护空间，罐体顶部集成压缩主机、驱动电机、控制电箱、油气分离组件、压力调节装置、安全阀及连接管路，整体结构紧凑，无需额外搭建复杂安装基座，整机重心偏低，运行时振动幅度小，可适配多数工业厂房的地面安装条件。

设计过程中优先考量了设备的运维便捷性与运行可靠性：将控制电箱布置在主机侧方显眼位置，操作按钮与压力显示表朝向日常巡检通道，方便操作人员实时查看运行压力、启停设备；驱动电机与压缩主机采用直联传动结构，省去皮带传动的张紧维护环节，降低长期使用的运维成本；油气过滤组件与安全阀布置在罐体顶部易操作位置，方便定期更换滤芯、校验安全阀；罐体侧面设置排水阀接口，可定期排出罐内积存的冷凝水，避免压缩空气带水影响后端气动设备使用寿命。

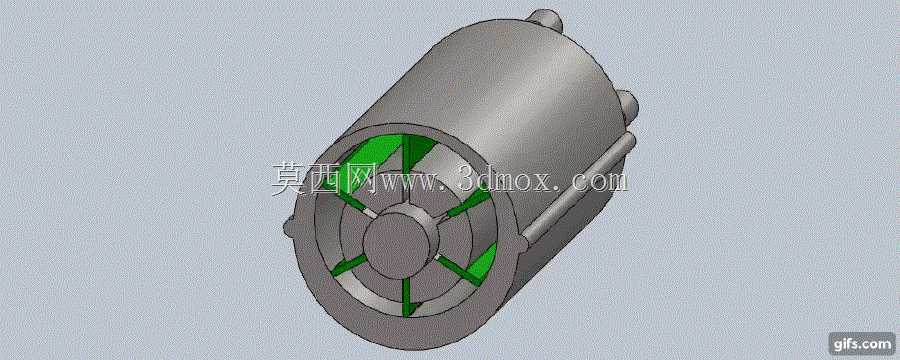

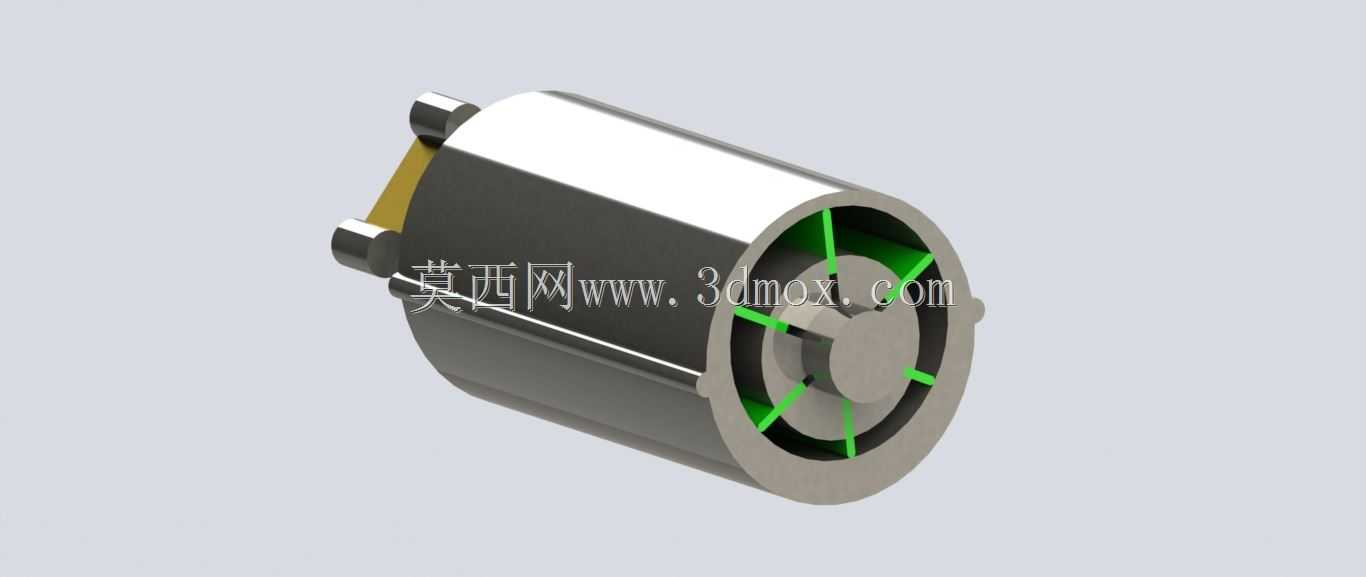

旋叶式压缩主机的结构设计上，通过偏心转子上的滑动旋叶实现腔室容积变化，完成空气的吸入、压缩、排出过程，相比往复式压缩结构，运动部件的冲击更小，运行噪音更低，适合对作业环境噪音有一定要求的车间场景。整机的管路布局沿罐体顶部排布，走管整齐规整，既避免管路杂乱带来的磕碰损伤风险，也方便后期排查管路漏气故障。储气罐的容积匹配主机排气量设计，能够有效缓冲压缩空气的压力波动，保证输出气压稳定，满足多台气动工具同时作业的气源需求。安装边界方面，整机长度适配常规工业厂房的通道宽度，高度不超过两米，可顺利通过标准厂房门，无需拆分即可完成车间内转运就位，进气口设置在主机侧上方，预留了空滤安装与更换空间，出气口设置在罐体端部，方便对接车间压缩空气主管路。
