鲍尔PE300TE便携式呼吸空气压缩机

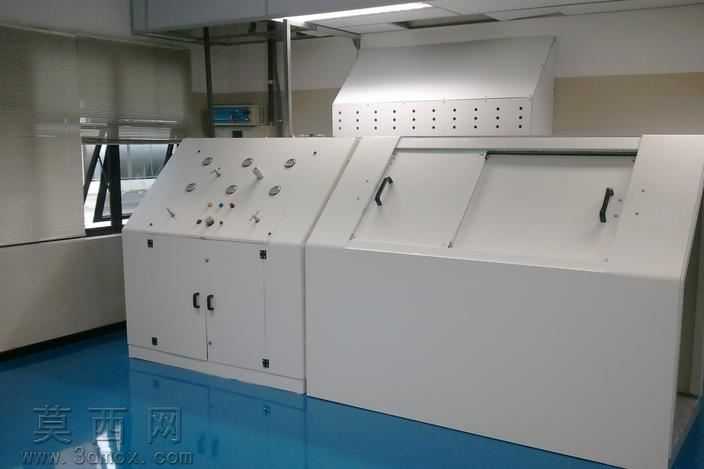

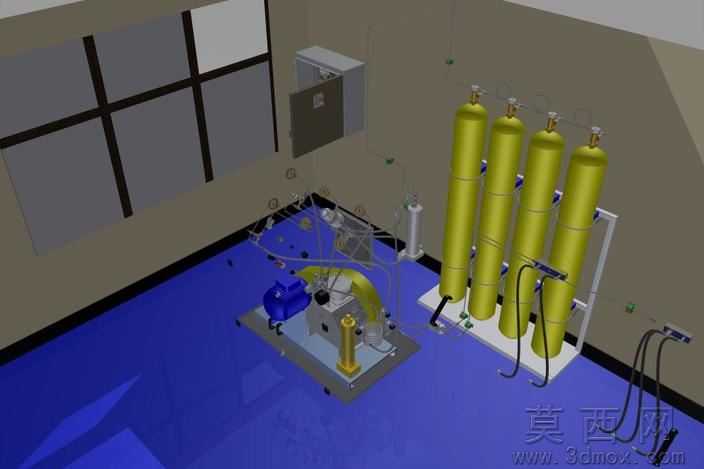

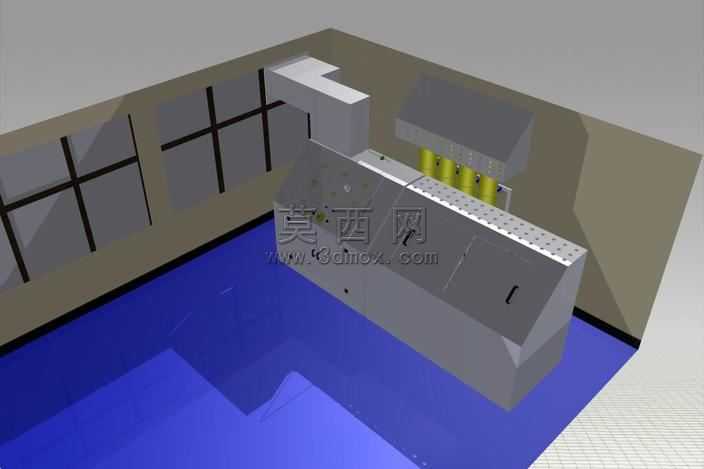

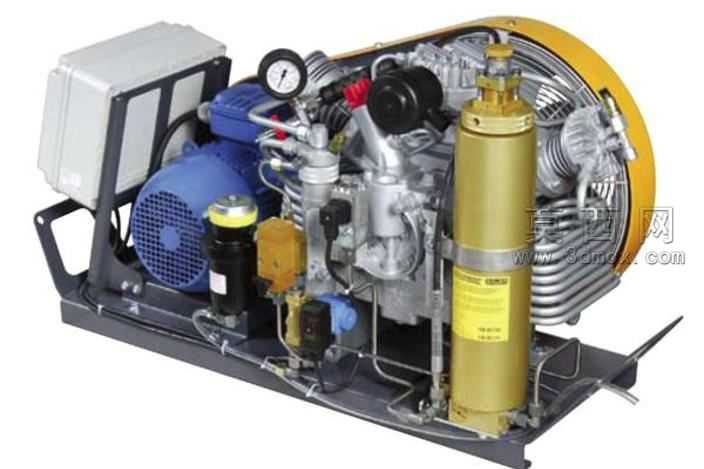

本作品为鲍尔PE300TE便携式呼吸空气压缩机三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循实物1:1比例还原，对设备各组成部件进行了独立建模与装配约束，完整复现了设备的真实结构与装配关系。模型构建阶段首先完成底座机架的结构搭建，采用型钢折弯焊接式机架结构，建模时精准还原了机架的安装孔位、支撑筋位与搬运把手结构，确保机架与各功能部件的装配位置完全匹配。动力单元部分还原了三相400V/50Hz驱动电机的外形结构，包含电机散热风罩、接线盒、输出端连接结构，同时对电机与压缩主机的传动连接结构进行了细节建模，还原了传动防护与连接定位的细节。压缩主机部分完整复刻了三级压缩缸体结构，包含各级缸体、散热鳍片、阀组组件，同时对级间冷却管路、盘管式散热结构进行了精细化建模，还原了管路的走向、连接接头与固定卡扣结构。过滤系统部分还原了P21过滤总成的结构，包含过滤罐体、顶部安全阀、底部排污阀、罐体固定抱箍，同时对过滤罐体上的标识区域进行了细节还原。控制与检测部分还原了压力表、压力控制阀、启停控制开关、电气控制盒的结构，电气控制盒还原了盒体散热槽、接线端口与安装固定结构。模型渲染阶段采用金属材质为主，对缸体、管路、接头部件赋予抛光金属与镀锌金属材质，过滤罐体采用金色金属漆材质，电机部分采用蓝色工业漆与黑色散热网材质，机架采用黑色哑光喷塑材质，压力表表盘采用玻璃与白色刻度盘材质，通过材质区分清晰展现各部件的功能属性。整体设计思路围绕便携式高压呼吸供气设备的功能特性展开，既还原了设备紧凑的集成式布局，也通过细节建模展现了工业级压缩机的可靠结构设计，所有部件均保留可编辑参数，可用于设备结构展示、装配教学与改装设计参考。
