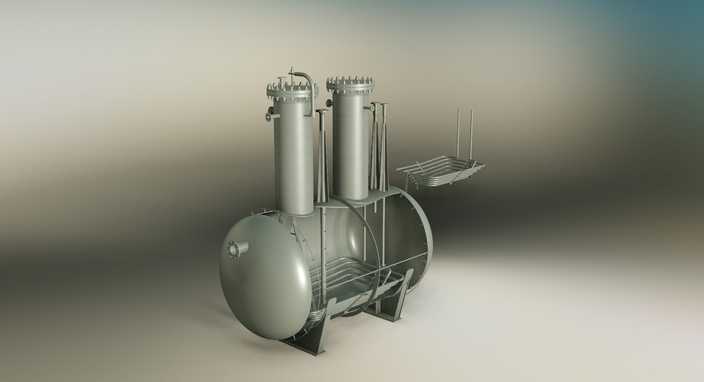

卧式双罐体工业承压储罐三维设计

本作品为卧式双罐体结构的工业承压储罐三维设计，建模阶段采用自底向上的装配设计思路，首先完成卧式主罐体的基础轮廓构建，通过旋转特征生成主罐体的椭球形封头与圆柱形筒身，严格遵循承压容器的壁厚设计规范，在筒身与封头衔接处做了平滑过渡的圆角处理，避免应力集中的结构缺陷。主罐体顶部的两个立式附属罐体，采用同轴拉伸特征构建筒身结构，顶部的法兰密封结构通过阵列特征完成螺栓孔的均匀排布，附属罐体与主罐体的连接部位设计了加强筋结构，通过筋特征工具生成符合力学支撑要求的三角加强结构，保证连接部位的结构强度。罐体侧面的外置爬梯与操作平台，采用焊件模块的结构构件工具生成梯步与扶手框架，平台表面做了防滑纹理的凹凸结构设计，通过拉伸切除与阵列特征完成防滑纹路的均匀排布，爬梯与罐体的连接支座设计了可拆卸的螺栓连接结构，方便后期的安装与维护作业。罐体底部的鞍式支座，通过放样特征生成与主罐体外壁完全贴合的弧形支撑面，支座底部的安装底板设计了地脚螺栓孔，通过孔特征工具完成沉孔结构的构建，保证安装时的螺栓头可以完全沉入沉孔内部，避免突出结构影响安装平面的贴合度。材质与渲染阶段，整体罐体采用哑光不锈钢材质，调整材质的反射粗糙度参数模拟工业不锈钢的磨砂质感，法兰密封面采用高光金属材质区分密封面与罐体主体的材质差异，爬梯与支座采用碳钢喷漆材质，调整材质的漫反射颜色为工业常用的中灰色，添加细微的颗粒质感模拟漆面的细微凹凸效果。场景布光采用三点布光方案，主光源从侧上方45度角照射，突出罐体的曲面轮廓与结构层次，辅助光源从另一侧补光，消除结构死角的过暗阴影，背光源添加轮廓光效果，勾勒罐体的边缘轮廓，提升整体渲染图的立体感与真实感。设计过程中对罐体的内部结构也做了简化示意，主罐体内部的导流板、支撑隔层都通过拉伸特征做了等比例还原，保证整体模型的结构完整性，可用于工业设备展示、压力容器教学演示、厂区布局规划等场景的使用需求。
