3600升大容量拼装式储水水箱结构设计

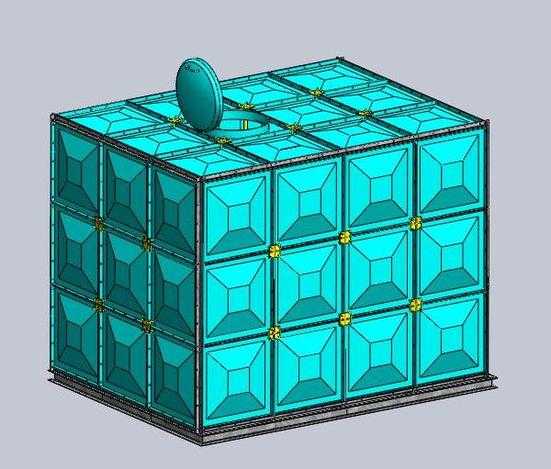

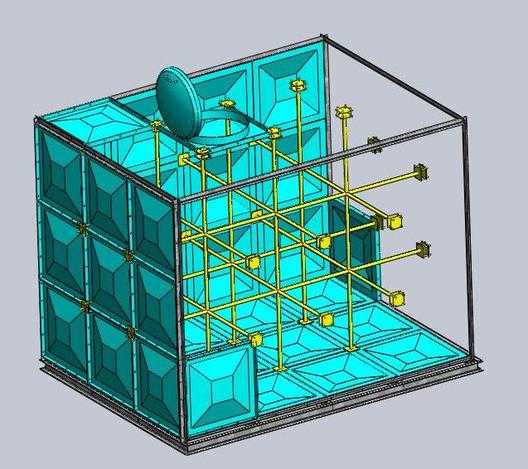

本作品为3600升规格储水水箱的三维结构设计，建模过程中采用SolidWorks完成全参数化零件建模与整体装配，通过自顶向下的设计思路先确定水箱整体外轮廓尺寸与有效容积阈值，再拆分各功能模块逐一细化结构。模型整体采用外框架加模块化拼装内胆的结构形式，外部为矩形金属支撑框架，承担整体结构的承重与抗形变作用，内胆采用多块带加强筋结构的模压面板拼接而成，每块面板表面设计有内凹式棱台加强结构，可在不增加板材厚度的前提下大幅提升面板的承压能力，避免满水状态下箱体出现鼓胀变形。内部设计有纵横交错的加强拉筋结构，拉筋采用杆状结构连接对应两侧的内胆面板，拉筋端部设置有专用连接接头，可将面板承受的水压力均匀传递分散，进一步提升箱体整体的结构强度与稳定性，防止长期储水过程中出现接缝渗漏或结构失稳问题。水箱顶部设置有圆形人孔结构，配套带密封结构的人孔盖，可满足后期内部检修、清洁的操作需求，人孔盖与顶部面板采用铰接连接，开合便捷且密封性能可靠。建模过程中对所有拼接接缝处均做了密封配合结构设计，预留了密封件安装位，可保证箱体拼装完成后的储水密封性。渲染阶段对不同部件赋予差异化材质，外部框架赋予哑光黑色金属材质，内胆面板赋予青蓝色工程塑料或防腐涂层材质，内部拉筋与连接接头赋予亮黄色金属材质，通过材质区分清晰展现各部件的结构位置与装配关系，同时通过半透明化处理外部框架，可直观呈现内部拉筋的排布逻辑与内胆的加强结构设计。整体设计兼顾了大容量储水的结构强度需求、拼装施工的便捷性以及后期维护的实用性，所有零件均做了装配干涉检查，确保各部件装配无冲突，结构尺寸匹配合理，可直接用于生产加工的结构参考或储水设备的方案设计验证。
