格瑞纳96孔透明微孔板三维结构设计

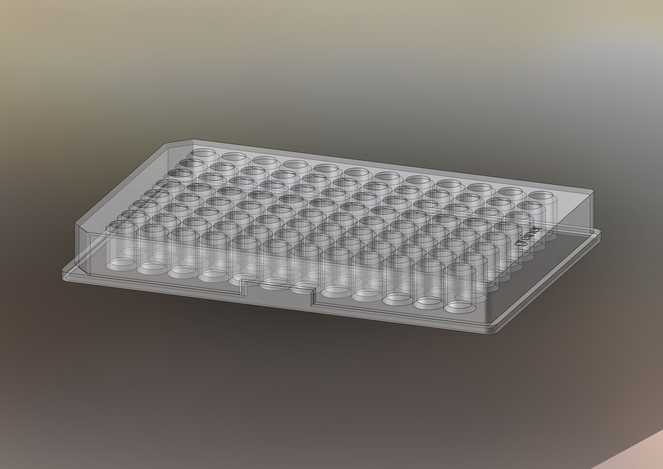

本作品为实验室常用的格瑞纳标准96孔微孔板三维建模成果，建模过程严格遵循格瑞纳官方微孔板的实物尺寸规范，采用SolidWorks软件完成全参数化建模，整体结构还原度高。建模初期先完成整体基准面搭建，以微孔板的底部平面为第一基准，侧边定位边为第二、第三基准，确保整体尺寸符合实验室通用酶标仪、自动化移液工作站的适配标准，板体整体长度、宽度、高度参数完全匹配ANSI/SBS标准微孔板规范，可直接适配各类常规实验室自动化设备。主体结构分为板体框架与孔位阵列两大部分，板体框架采用薄壁透明塑料的结构设计，侧边设置有符合人工学的握持凸边，底部设置有一圈定位凸缘，可与板架、培养箱托架精准卡合，避免使用过程中出现移位滑脱问题。孔位部分采用8行12列的标准阵列布局，单个孔位为圆柱状结构，孔底采用U型圆弧底设计，建模时对孔壁与孔底的过渡圆角做了精细化处理，避免出现应力集中的尖锐结构，同时还原了孔口处的微小倒角，方便移液枪头的插入操作，也能减少加液时液体挂壁的问题。材质渲染阶段，主体材质选用高透明聚苯乙烯材质参数，调整了材质的折射率、透光率与表面粗糙度参数，还原出真实透明耗材的通透质感，同时对板体边缘的注塑合模线做了细微的凹凸纹理处理，让渲染效果更贴近实物注塑生产的真实质感，孔位内部添加了轻微的折射效果模拟空孔的光学表现。设计过程中重点考量了微孔板的实际使用场景，对板体的壁厚做了均匀化处理，整体壁厚保持一致，符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缩痕、变形问题，板体底部的支撑筋结构也做了还原，提升整体结构的刚性，减少堆叠存放时的形变概率。模型完成后经过干涉检查，所有孔位之间无结构干涉，板体与外部适配设备的配合尺寸均经过校验，可用于实验室设备的适配模拟、耗材结构展示、注塑模具设计参考等场景，整体建模逻辑清晰，特征树规整，可编辑性强，方便后续根据不同孔型、不同孔数的需求做参数化修改调整。
