kj66涡轮发动机扩压器优化结构设计

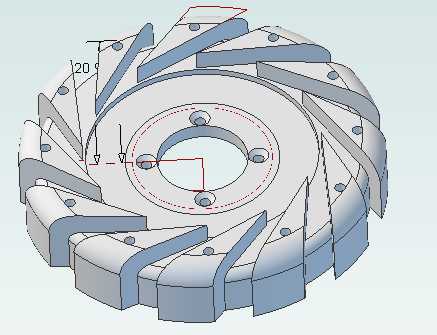

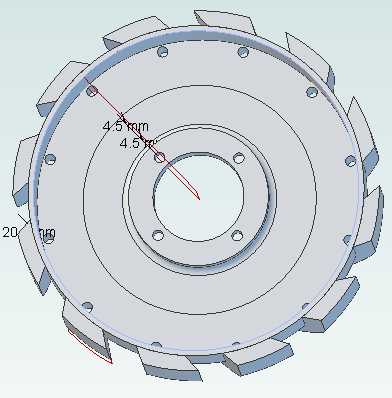

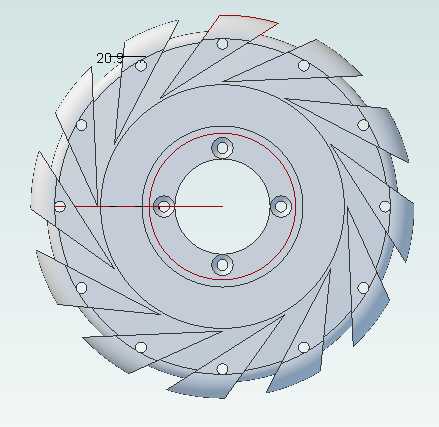

本作品为kj66系列微型涡轮发动机配套的扩压器优化设计三维模型，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循气动设计准则与机械加工工艺要求，对扩压器的叶片型线、安装角度、流道轮廓进行了系统性的迭代优化。模型完整还原了扩压器的轮盘基体、径向扩压叶片、周向定位孔、中心安装轴孔等全部结构细节，叶片采用后掠式变曲率型面设计，出口安装角经过反复气动仿真校准设定为20度，能够有效将叶轮出口的高速气流动能平稳转化为压力势能，大幅降低流道内的气流分离与涡流损失，相比原有同类型扩压器设计，有效提升了整机的压比与工作效率。建模过程中对所有装配定位特征进行了公差适配设计，轮盘上的周向安装孔采用等距阵列排布，保证与相邻机匣、叶轮部件的同轴装配精度，中心轴孔处设置了定位凸台结构，避免装配过程中出现径向窜动。模型渲染阶段采用金属哑光材质模拟航空铝合金加工后的真实质感，对叶片前缘、流道过渡面等关键部位做了光影强化处理，清晰展示流道的连续曲面形态，所有倒角、圆角等工艺细节均按照实际铣削加工要求做了还原，不存在尖锐棱角与建模破面，可直接导入仿真软件开展流场分析，也可用于后续的数控加工编程、3D打印试制等工作。设计过程中重点优化了扩压器进口段与叶轮出口的衔接间隙，调整了叶片的稠度与弦长参数，在保证扩压效率的同时尽可能缩小结构轴向尺寸，适配微型涡喷发动机的紧凑安装空间需求，叶片与轮盘的连接部位采用大圆角过渡结构，降低工作过程中的应力集中风险，提升部件的高速运转可靠性。
