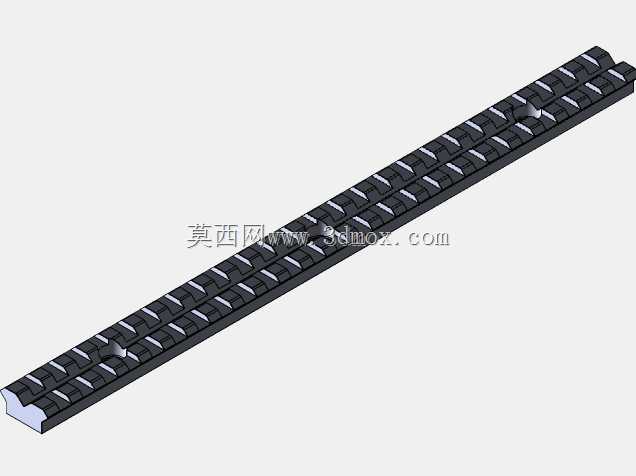

257mm规格皮卡汀尼战术导轨结构设计

这款皮卡汀尼导轨是轻武器战术配件搭载体系中的核心连接构件，主要应用于军用、民用射击竞技类枪械的附件拓展场景，能够为瞄准镜、战术手电、激光指示器、前握把等多种外置配件提供标准化、高可靠性的安装接口，解决不同厂商配件之间的适配难题，让使用者可以根据任务场景、使用习惯快速拆装更换各类战术附件，无需针对单一配件进行定制化改装，大幅提升枪械的场景适配能力与使用灵活性。在实际使用过程中，该导轨可直接固定在枪械的护木、机匣顶部等预设安装位，通过统一的卡槽定位结构实现配件的快速锁紧与位置调整，配件安装后不会因连续射击产生的后坐力出现位移、松脱问题，能够持续保证瞄准、照明等附件的位置精度，满足实战、竞技射击等场景下的稳定性要求。从产品功能特性来看，导轨采用连续等距排布的卡槽结构，相邻卡槽的间距、槽深、槽宽均遵循统一的接口标准，配件可在导轨全长范围内任意滑动调整位置，适配不同使用者的握持习惯、不同配件的安装空间需求；导轨主体采用一体化结构设计，整体刚性充足，能够承受连续射击带来的振动冲击，长期使用不会出现卡槽变形、定位失效的问题。在设计思路上，这款导轨优先保证接口的通用性与结构强度，整体截面采用上宽下窄的梯形定位结构，与配件的锁紧结构配合后可实现多方向的限位，避免配件出现上下、左右方向的窜动；卡槽边缘做了微小的倒角处理，既能够减少配件拆装过程中的卡滞感，也能避免尖锐边角在使用过程中造成磕碰损伤，同时导轨底部设计有平整的安装基准面，能够与枪械安装位完全贴合，保证安装后导轨的直线度，避免因安装面不平整导致瞄准配件出现角度偏差。在外形尺寸与安装边界方面，这款导轨的有效安装长度为257mm，整体宽度、高度均符合通用皮卡汀尼导轨的尺寸规范，底部安装面预留了对应的固定孔位，安装时只需将导轨基准面与枪械安装位贴合，通过对应规格的紧固件锁紧即可完成装配，不需要对枪械本体进行额外的切削、打磨改装，适配所有符合标准接口的战术配件安装，不会出现配件无法卡入、锁紧后间隙过大的问题。
