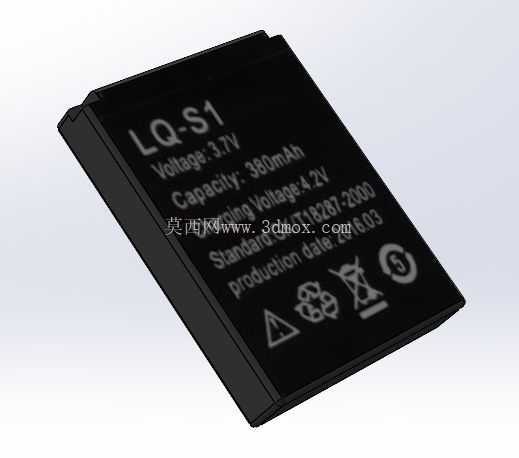

LQ-S1智能穿戴设备内置锂离子电池结构

　　在可穿戴消费电子的结构设计体系中，内置供电单元的空间适配一直是整机堆叠阶段需要优先协调的核心环节，这款适配LQ-S1智能手表的方形锂电池结构，完全围绕小尺寸穿戴设备的内部安装边界做针对性优化，没有沿用通用手机电池的冗余设计逻辑。从实际应用场景来看，这类方形软包封装的锂电池，主要服务于屏幕尺寸在1.5英寸左右的入门级智能腕表产品，覆盖日常计步、心率监测、蓝牙数据传输、消息推送等常规功能的持续供电需求，相比传统圆柱纽扣电池，方形结构的空间利用率能提升30%以上，能够在有限的表身内部腔体里，最大化填充活性物质容量，同时避开主板元器件、心率传感器模组、表带连接转轴的安装干涉区域。

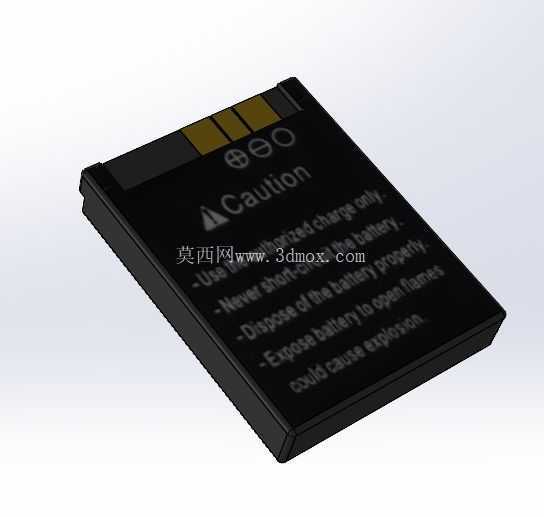

　　从产品功能特性层面拆解，这款电池的触点布局采用了边缘金手指平行排布的设计，四个接触焊盘分别对应正负极输出、温度检测、身份识别引脚，能够直接和手表主板上的弹片连接器实现压接装配，不需要额外焊接引线，既减少了组装工序的操作步骤，也避免了引线弯折带来的内部短路风险。电池表面的警示标识区域做了凹陷式的模压处理，所有安全提示字符都和封装膜层一体化成型，不会因为长期和表壳内壁摩擦出现标识脱落的问题，警示内容覆盖了禁止短路、禁止投入明火、禁止拆解穿刺等常规锂电池使用注意事项，符合消费类电子产品的安全标识规范。

　　设计思路上，这款电池完全遵循穿戴设备的轻薄化设计导向，整体采用圆角方形的轮廓，四个边角的R角尺寸和表身内部的电池仓圆角完全匹配，装配时不需要额外做填充缓冲，电池本体的厚度控制在4mm以内，能够适配总厚度不超过10mm的表身结构，不会因为电池厚度挤占屏幕和后盖的空间。电池的封装边采用了窄边热压工艺，侧边封边宽度控制在0.8mm，相比常规软包电池1.5mm的封边宽度，进一步释放了内部的有效容积，同时封边位置做了圆弧过渡处理，不会出现硬边割伤内部绝缘胶层的问题。

　　从安装边界的尺寸约束来看，这款电池的长宽尺寸完全匹配LQ-S1手表的内部腔体净空，长度方向预留了0.15mm的装配间隙，宽度方向预留了0.1mm的间隙，既能够保证电池顺利装入仓体，也不会因为间隙过大导致整机跌落时电池出现窜动。电池表面的接触焊盘位置距离侧边的尺寸经过精准核算，和主板连接器的位置完全对齐，装配到位后弹片的接触压力能够稳定保持在0.3N以上，避免日常运动震动导致的接触断电问题。电池的背部贴装有超薄的绝缘双面胶，装配时可以直接粘接在电池仓的底壳上，不需要额外增加固定压片，进一步压缩了结构占用空间。

　　在实际的结构选型过程中，这类小尺寸方形锂电池的建模需要重点关注几个核心参数的匹配：首先是焊盘的位置度公差，必须和主板连接器的公差带保持一致，否则容易出现接触不良的问题；其次是电池本体的最大轮廓尺寸，必须考虑封装膜层的厚度公差，避免出现尺寸超差装不进仓体的情况；另外还要注意电池表面的凸起区域，比如保护电路所在的位置，要和壳体内壁的加强筋位置做避让，防止挤压导致保护电路损坏。这款电池的模型完整还原了所有外部结构特征，包括表面的标识字符、焊盘的位置、边角的圆弧过渡、封边的厚度细节，能够直接导入整机装配文件做干涉检查，也可以用于电池仓的结构设计参考，帮助结构工程师快速完成供电部分的堆叠验证，减少反复打样调整的周期。

　　不同于通用型的消费电子电池模型，这款结构完全针对特定型号的智能手表做适配，所有尺寸边界都和实际产品保持一致，没有做通用化的简化处理，在做同类型穿戴产品的结构设计时，也可以参考这款电池的布局逻辑，调整触点位置和外形尺寸后快速衍生出适配不同机型的电池结构，大幅提升结构设计的效率。建模过程中对电池的圆角、封边、焊盘等细节都做了1:1的还原，没有省略容易产生装配干涉的小特征，能够满足结构干涉检查、装配模拟、爆炸图制作等不同场景的使用需求。
