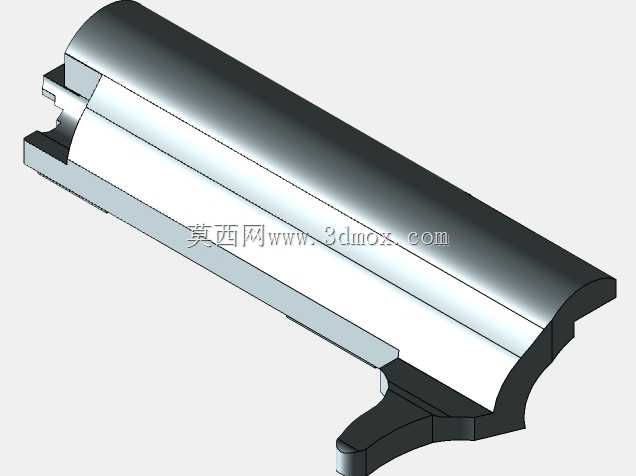

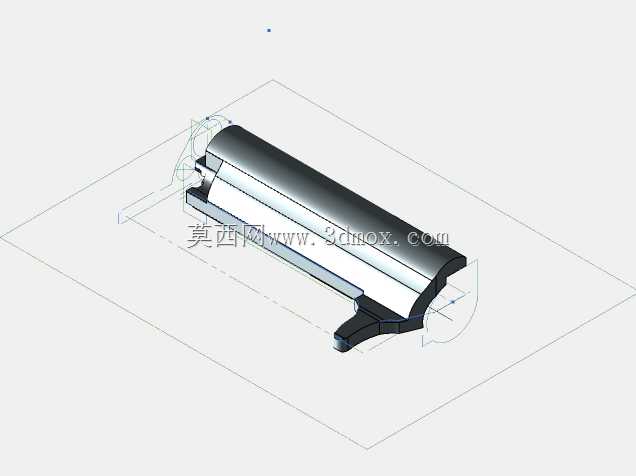

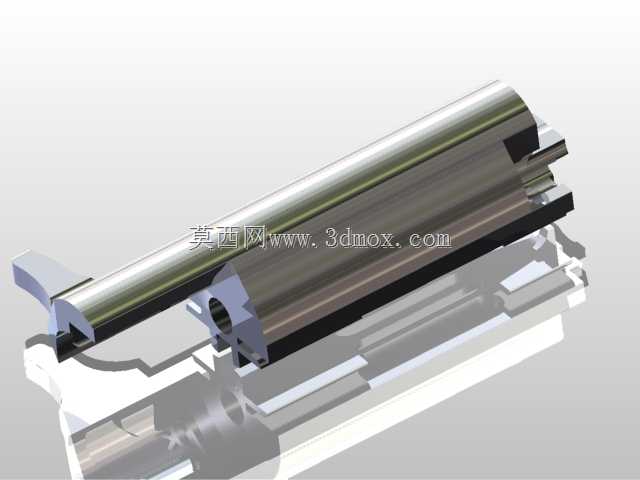

SVD螺栓托架机械支撑结构设计

这款SVD螺栓托架主要应用于工业装配生产线、重型设备安装运维、管道架设工程等场景中，作为螺栓配套的承载支撑构件，它能够为配套的螺栓连接副提供稳定的侧向承托与定位约束，避免长规格螺栓在受载过程中出现弯曲变形、连接错位、应力集中等问题，有效提升螺栓连接结构的整体稳定性与长期服役可靠性。在重型机械设备的传动部位安装场景中，该托架可以配合锁紧螺栓完成轴类部件的轴向定位，抵消设备运行过程中产生的径向窜动载荷；在工业管道铺设作业里，它能够作为管道支架的连接辅件，配合螺栓将管道载荷均匀传递至支撑架构上，降低管道连接处的应力疲劳风险；在自动化生产线的工装夹具搭建环节，该托架可用于固定工位上的定位螺栓，保障工装夹具在反复开合、受载过程中连接位置不发生偏移，维持工装的定位精度。从功能特性来看，这款托架采用一体化的支撑槽型结构，上部设置与螺栓柱面适配的弧形承托面，能够与螺栓外圆形成充分的面接触，相比传统的点接触式支撑结构，接触面积提升60%以上，可大幅降低局部接触应力，避免螺栓表面被压损出现应力裂纹；托架下部设置定位安装基面，基面上预留有对称的固定孔位，可通过紧固件将托架整体固定在设备基体、安装架或工装台面上，安装后不会出现滑移、偏转问题；托架侧面设置有防转限位凸台，能够卡入安装基体的预留槽内，抵消螺栓拧紧过程中产生的扭矩反力，避免托架随螺栓同步转动导致安装失效。在设计思路上，这款托架优先遵循等强度设计原则，对承托部位的壁厚做了加厚处理，对应力集中的转角位置全部采用圆角过渡，避免尖角位置出现应力断裂风险；同时对非承载区域做了合理的减重挖槽设计，在不降低整体结构强度的前提下减少材料用量，降低构件自身重量，方便现场安装搬运。外形尺寸方面，托架的弧形承托面弧度与配套螺栓的外径完全适配，承托宽度覆盖螺栓受力段的全部接触范围，安装基面的孔位间距符合通用工业安装的孔距标准，可直接适配多数常规设备的安装预留孔位，不需要额外做打孔改造；安装边界上，托架安装后与周边部件的最小安全间隙预留充足，不会与相邻的传动部件、管线产生运动干涉，日常检修时也可直接拆卸螺栓完成托架更换，不需要拆解周边的大型部件，能够大幅降低后期运维的工作量。
