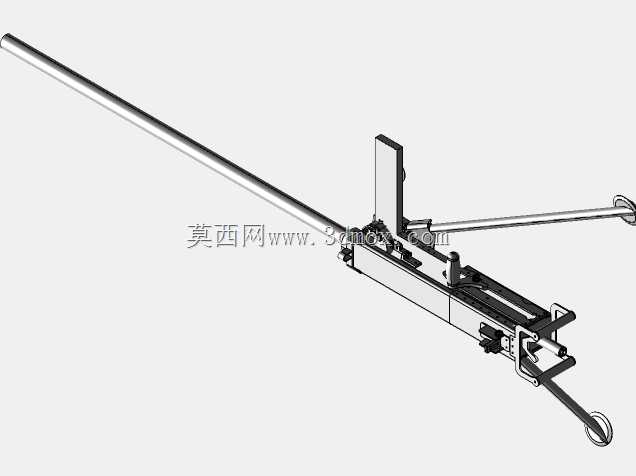

褐变M2长杆式机械发射装置结构设计

该长杆式机械发射装置主要面向影视道具制作、军事科普展陈、仿真教具研发等应用场景，可作为轻武器结构教学的具象化演示载体，也能为战术模拟训练提供等比例的结构参考，帮助相关从业者直观理解这类长身管器械的机械运作逻辑，填补了平面图纸难以清晰展示内部传动配合的展示空白。从实际用途来看，该装置完整还原了褐变M2类长杆器械的核心动作逻辑，可手动模拟上膛、击发、退壳的全流程动作，所有运动部件均按照真实器械的传动比例设计，能够清晰展示扳机连杆与击发组件的联动关系、枪机长行程往复运动的导轨约束、托弹板的升降供弹逻辑，无需拆解即可观察到大部分外露结构的配合状态，适合用于国防教育场馆的互动展项，也可作为影视拍摄中无需改装即可使用的安全道具，避免真实道具的管控风险与安全隐患。在功能特性层面，该装置采用分体式模块化设计，长身管通过定位销与机匣主体刚性连接，保证身管轴线与机匣导轨的同轴度，减少模拟动作过程中的卡滞风险；下方设置的前后握持结构按照人体工学角度布置，握持时的受力点与真实器械一致，可还原实际据枪的姿态；尾部的环形背带挂点兼顾了展示悬挂与模拟携行的需求，机匣侧面的操作柄位置符合常规操作习惯，手动上膛时的施力行程与阻尼感经过优化，既不会因为过于松动失去仿真质感，也不会因为阻力过大导致操作困难。从设计思路来看，整体结构优先保证运动可靠性，所有传动部件均预留了合理的装配间隙，避免加工误差导致的动作干涉；身管采用等壁厚长杆结构，在保证外形还原度的同时控制整体重量，机匣部分的加强筋布局既还原了原品的外形特征，也提升了薄壁结构的抗形变能力，扳机组件采用杠杆式传动设计，通过多级连杆将扳机的弧形转动转化为击发阻铁的直线位移，传动路径简洁高效，减少了不必要的传动损耗。在外形尺寸与安装边界方面，该装置整体为长条形布局，身管长度占据整体长度的七成以上，横向最大宽度不超过机匣与下方握持结构的外轮廓尺寸，竖直方向的高度差满足常规握持时的视线对齐需求；所有外露部件均无尖锐棱角，作为教具或道具使用时可避免剐蹭风险，底部支撑结构可直接适配常规展示台的固定接口，无需额外制作转接支架即可完成展陈安装，整体重心位于机匣中部位置，手持展示时不会出现头重脚轻的问题，长时间握持也不会产生明显的负重疲劳。
