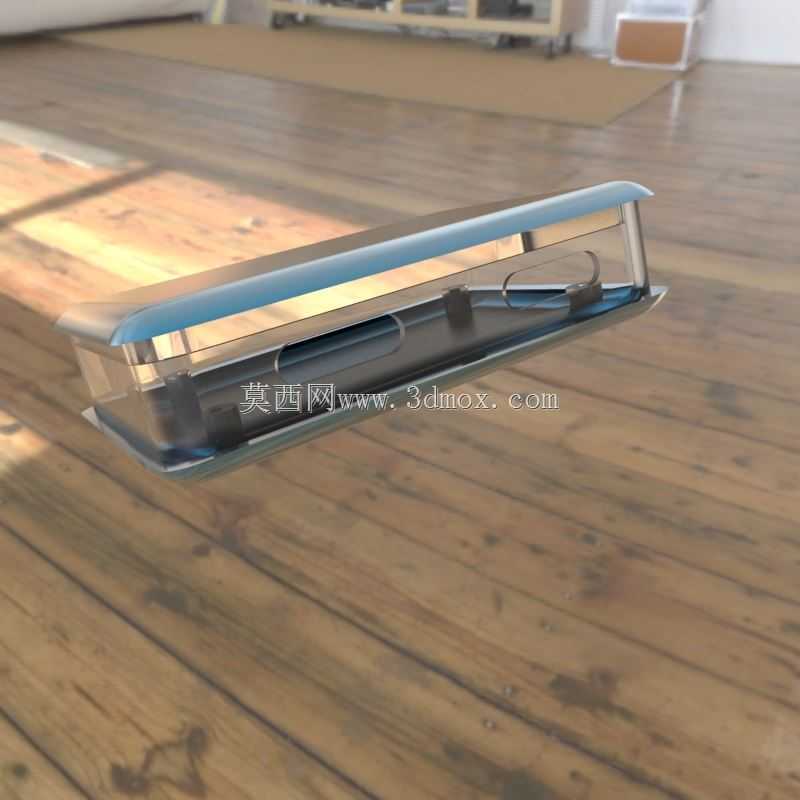

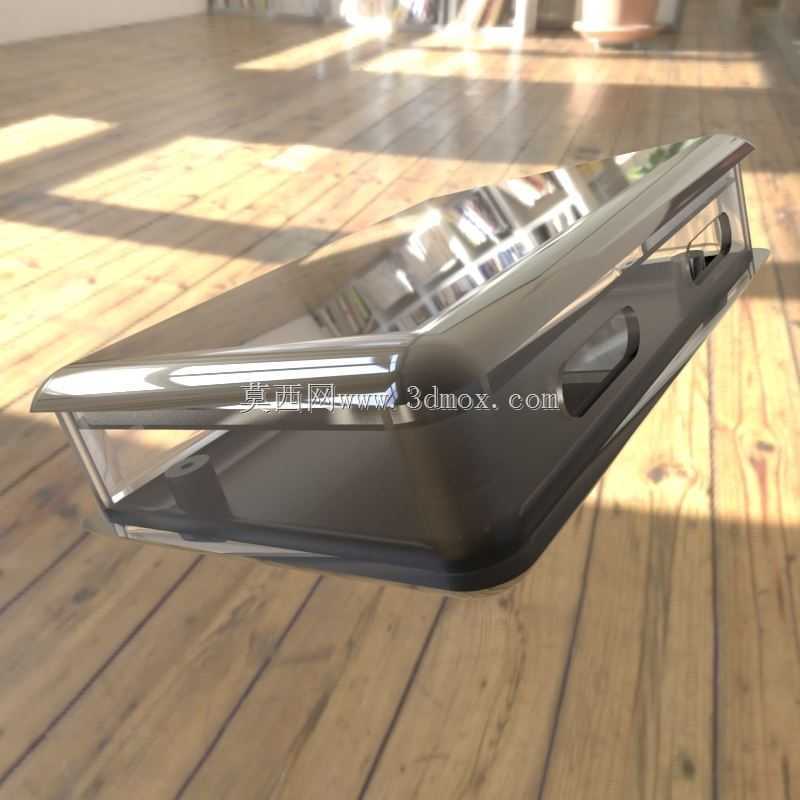

嵌入式电子卡安装PVC防护壳体结构

　　这款PVC材质的壳体结构，核心定位是嵌入式电子功能卡的承载防护部件，在工业控制终端、小型智能采集设备、楼宇门禁内嵌模块、民用电子外设的内置安装场景中应用广泛，区别于常规外露式设备外壳，这类壳体需要兼顾内置电子卡的固定限位、外部安装面的贴合密封、日常使用中的抗形变与防磕碰需求。从实际使用场景来看，这类壳体常被嵌入到设备面板、墙面预埋位、大型设备的预留安装槽内，因此设计阶段首先要考虑的是安装边界的适配性，壳体的外轮廓边缘做了小弧度的圆角过渡，既可以避免安装时刮擦安装槽的内壁涂层，也能在嵌入后消除边缘的装配缝隙，防止灰尘、溅落的液体从接缝处渗入内部接触电子卡。壳体的内部腔体做了分层的限位筋设计，对应电子卡的标准安装尺寸预留了卡槽位，

　　电子卡推入后可以直接卡在筋位之间，不需要额外打胶或者加装固定压片，减少装配工序的同时，也避免了紧固件对PCB板造成的应力损伤，腔体的深度刚好覆盖电子卡的整体高度，安装后电子卡的元件面与壳体内壁保留1mm左右的安全间隙，防止元件引脚触碰壳体造成短路。从结构设计的逻辑来看，壳体采用一体注塑成型的工艺思路，壁厚控制在2mm均匀区间，避免厚薄不均导致的注塑缩痕、成型翘曲问题，壳体的开口边缘做了加厚的翻边结构，翻边宽度3mm，既可以作为嵌入安装时的定位挡边，卡在安装槽的外侧端面控制嵌入深度，也能提升整体壳体的结构强度，在受到侧向挤压时不容易出现开口变形的问题。壳体侧面预留了内凹的抠取位，当需要检修更换内部电子卡时，

　　可以直接通过抠取位将壳体从安装槽内拉出，不需要额外借助撬棒等工具，避免拆装过程中损坏周边的安装面。考虑到PVC材料本身的特性，壳体表面做了高光处理，一方面可以降低表面的摩擦系数，嵌入安装时更顺畅，另一方面光滑的表面不容易积灰，日常擦拭维护更方便。在安装边界的尺寸匹配上，壳体的外轮廓长宽尺寸严格对应常规单块电子卡的安装预留位公差范围，长度方向预留0.2mm的安装间隙，宽度方向预留0.15mm间隙，既可以保证顺利嵌入安装槽，也不会因为间隙过大出现安装后晃动的问题，壳体的底部做了均匀分布的细小加强筋，筋高1.5mm，厚度1mm，在不增加整体壁厚的前提下提升底部的抗冲击能力，即使安装面存在轻微的不平整，

　　也不会因为挤压导致壳体底部凹陷触碰内部电子卡。不同于通用的设备外盒，这款壳体没有预留多余的外接开孔，所有的走线空间都设计在壳体与安装槽的配合间隙处，适配不同接线方向的电子卡安装需求，不需要针对不同接线方向单独开模，提升了壳体的通用适配性。在实际装配验证中，这类壳体可以承受常规的安装按压力，不会出现侧壁形变导致内部卡槽错位的问题，常温环境下的抗形变能力可以满足室内安装场景的长期使用需求，边缘的圆角结构也能在低温环境下减少应力集中，避免磕碰出现脆裂的问题。
