控制台嵌入式铝制显示器安装支架

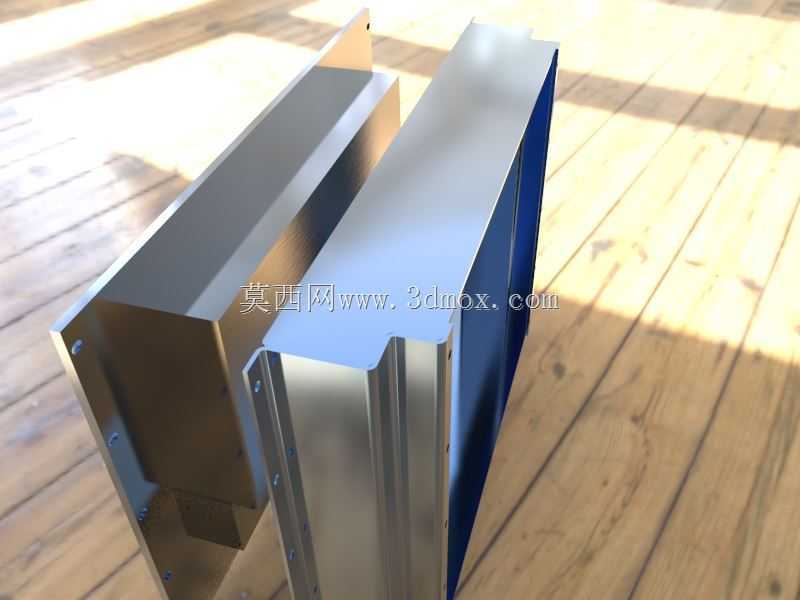

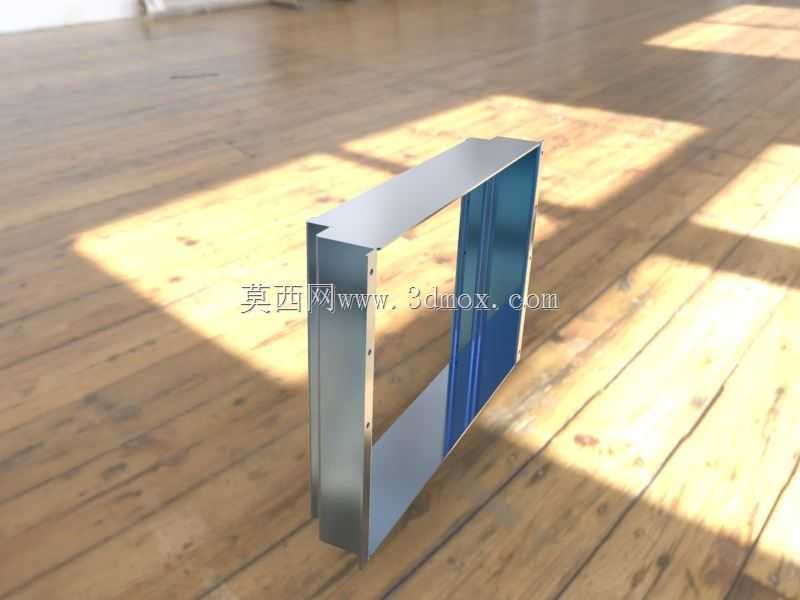

　　这款铝制支架主要面向工业控制台的显示器嵌入式安装场景，在车间操作工位、调度中心操控台、设备集成控制柜这类需要将显示单元内嵌到台体立面的场合，能够为显示终端提供稳定的刚性支撑，同时保证安装后外观面与控制台立面齐平，避免突出结构磕碰操作人员、积灰纳污。从实际使用需求出发，这类支架需要适配常规厚度的工业显示器侧边固定点位，支架整体采用折弯成型的铝合金板材加工，材料本身的轻量化特性能够降低控制台整体的附加载荷，同时铝合金的表面氧化层自带一定的防腐蚀能力，适配车间多尘、偶尔有少量切削液飞溅的工况，不需要额外做表面涂装就能满足长期使用的防护要求。

　　设计过程中首先要匹配控制台安装开口的边界尺寸，支架的外轮廓折边需要刚好搭在控制台立面的开口内侧，折边宽度控制在合理范围，既保证足够的搭接受力面积，避免长期受力后安装位变形，又不会过多遮挡控制台内部的走线空间。支架的侧边预留了对应显示器固定孔位的安装孔，孔位采用长圆孔设计，能够抵消一部分加工公差，安装时可以小幅调整显示器的前后、上下位置，保证显示面与控制台外表面的平面度误差控制在允许范围内，不会出现局部凸起或者凹陷的情况。支架的纵深尺寸根据显示器的整体厚度做匹配，内部预留了足够的空间容纳显示器的尾部接线、电源适配器等附属部件，不会出现安装时尾部顶到控制台内部加强筋的问题，同时支架内侧的折边做了翻边处理，去除尖锐的剪切毛刺，避免安装调试过程中划伤操作人员的手部、割破线缆外皮。

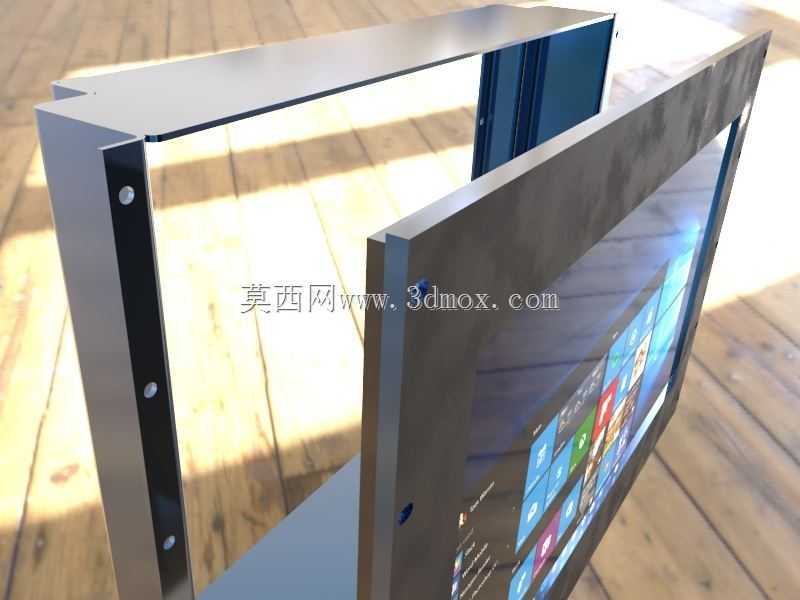

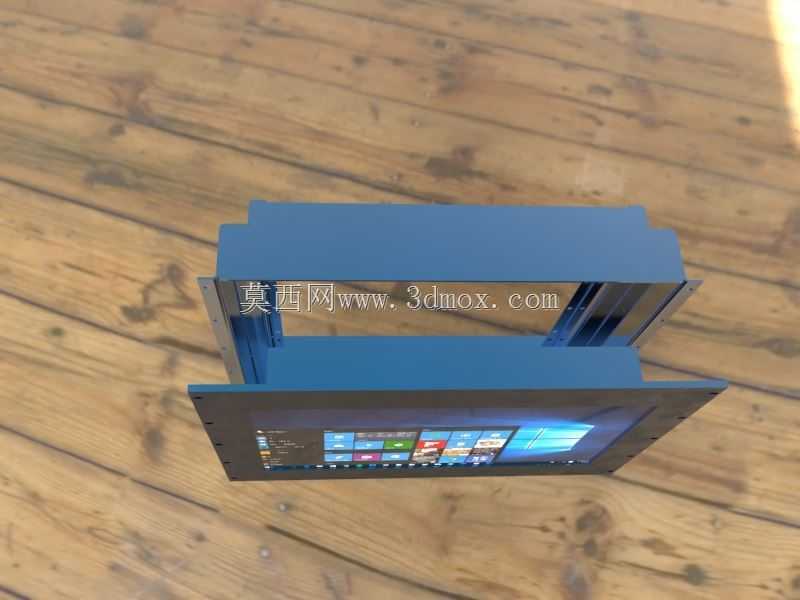

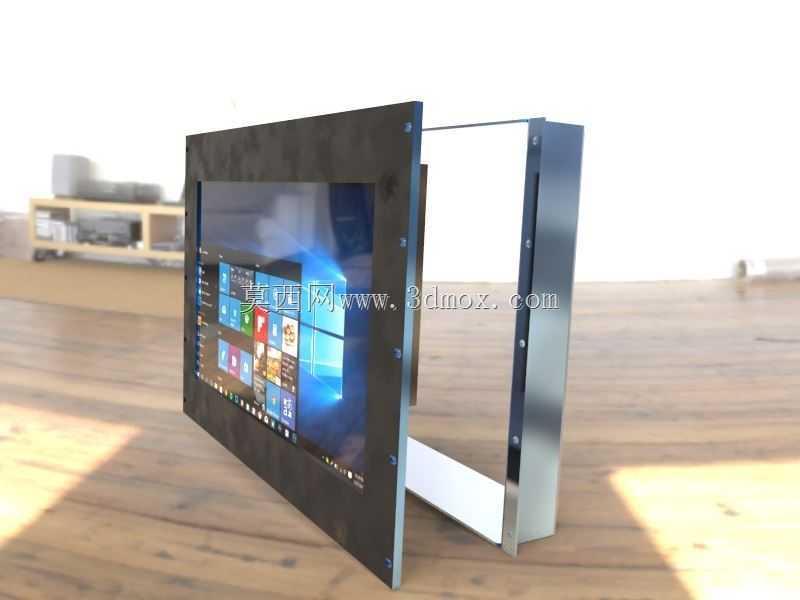

　　从结构受力角度考虑，支架的上下折边做了小幅的加强折弯，不需要额外焊接加强筋就能满足承重要求，常规15到22寸的工业显示器重量大多在5千克以内，这种折弯结构的刚性完全可以支撑设备长期使用，不会出现支架下垂、显示器倾斜的问题。安装时不需要复杂的专用工装，只需要先将支架通过侧边的固定孔与显示器锁紧，再将整体从控制台立面的开口推入，通过支架外沿的折边卡接在开口处，最后从控制台内部用压片或者自攻螺丝将支架与控制台的立面板材固定即可，整个安装流程单人即可完成，后期维护拆卸时也不需要整体拆解控制台结构，只需要松开内部的固定压片就能将显示器连同支架一起取出，大幅降低后期运维的工作量。

　　在实际的设备集成场景中，这类支架还需要适配不同控制台的板材厚度，因此外折边的折弯半径做了统一的工艺处理，适配1.5毫米到3毫米厚度的钢板或者防火板控制台立面，折边与控制台接触面之间可以根据需要加装薄橡胶垫，既能够填充安装间隙，避免设备运行时的振动导致支架与台体之间产生异响，也能防止不同金属接触产生的电化学腐蚀，延长部件的使用寿命。支架的侧边预留了走线缺口，显示器的电源线、信号线可以从缺口处顺入控制台内部的走线槽，不需要在支架上额外开设大尺寸的过线孔，保证支架整体结构完整性的同时，也方便线缆的排布整理，避免线缆挤压在支架与显示器之间导致的接触不良问题。针对工业场景经常出现的设备升级需求，这款支架的孔位设计兼容主流尺寸的工业显示器安装孔距，后期更换同尺寸范围内的不同型号显示单元时，不需要重新加工支架或者在控制台上扩孔，直接调整安装点位即可完成替换，能够降低设备升级改造成本，减少控制台的二次加工工作量。
