剖视展示深沟球截面轴承结构设计

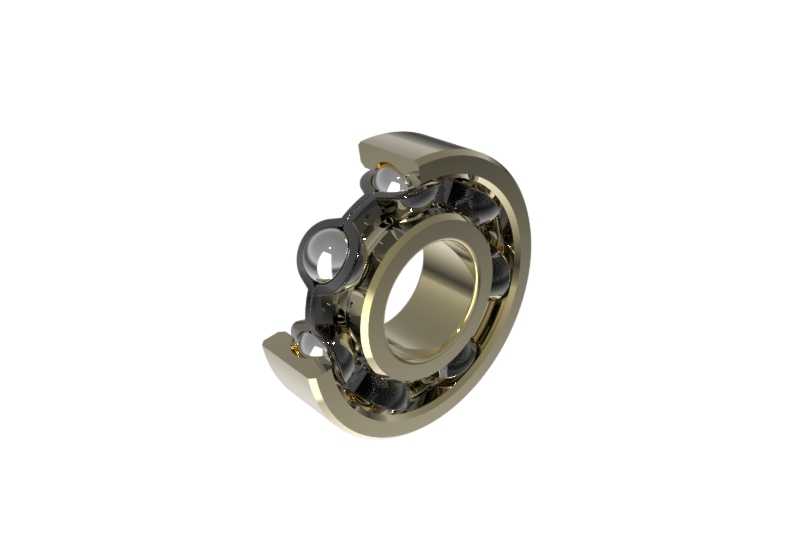

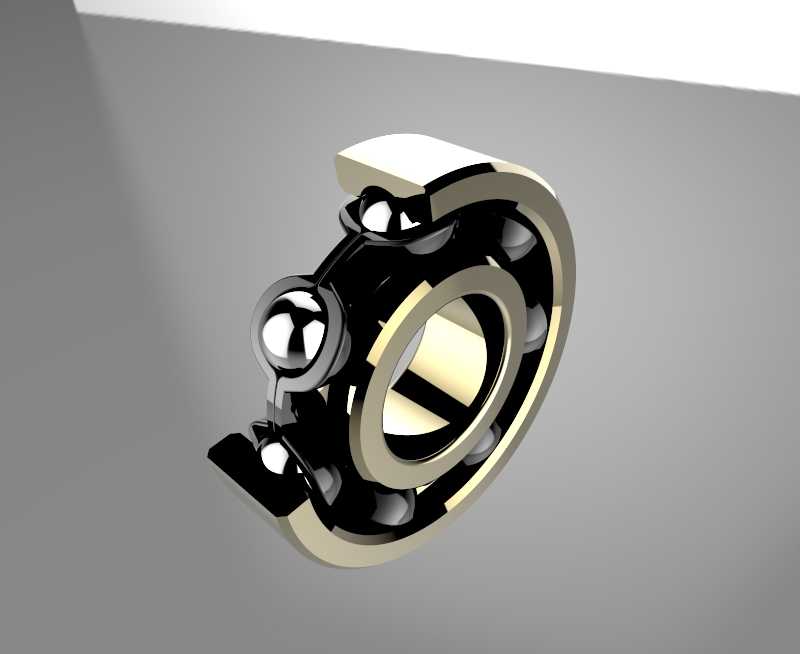

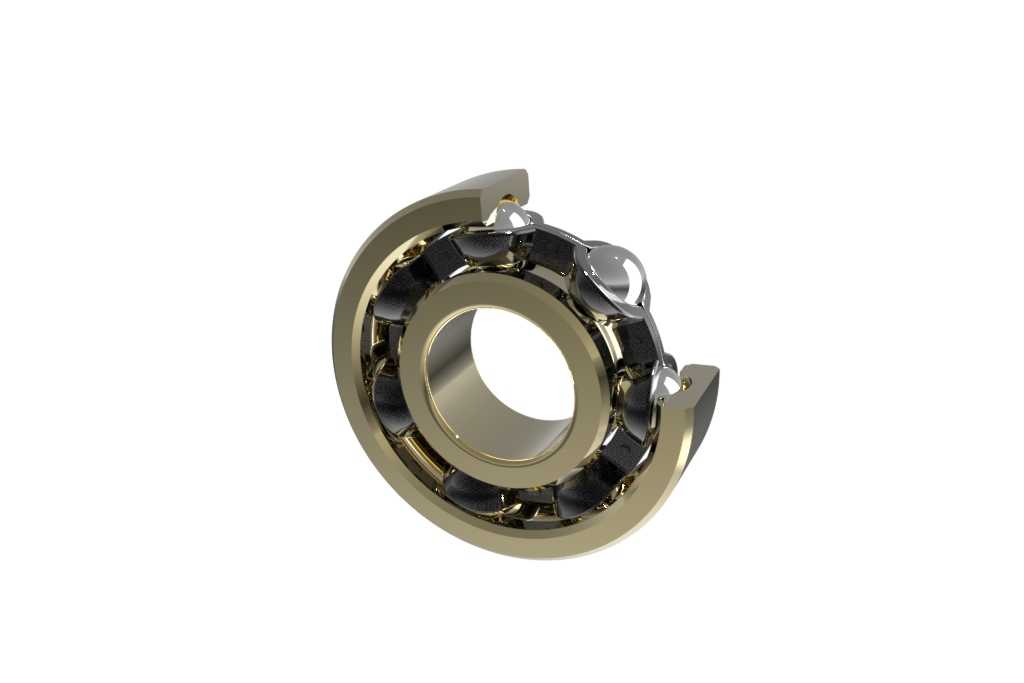

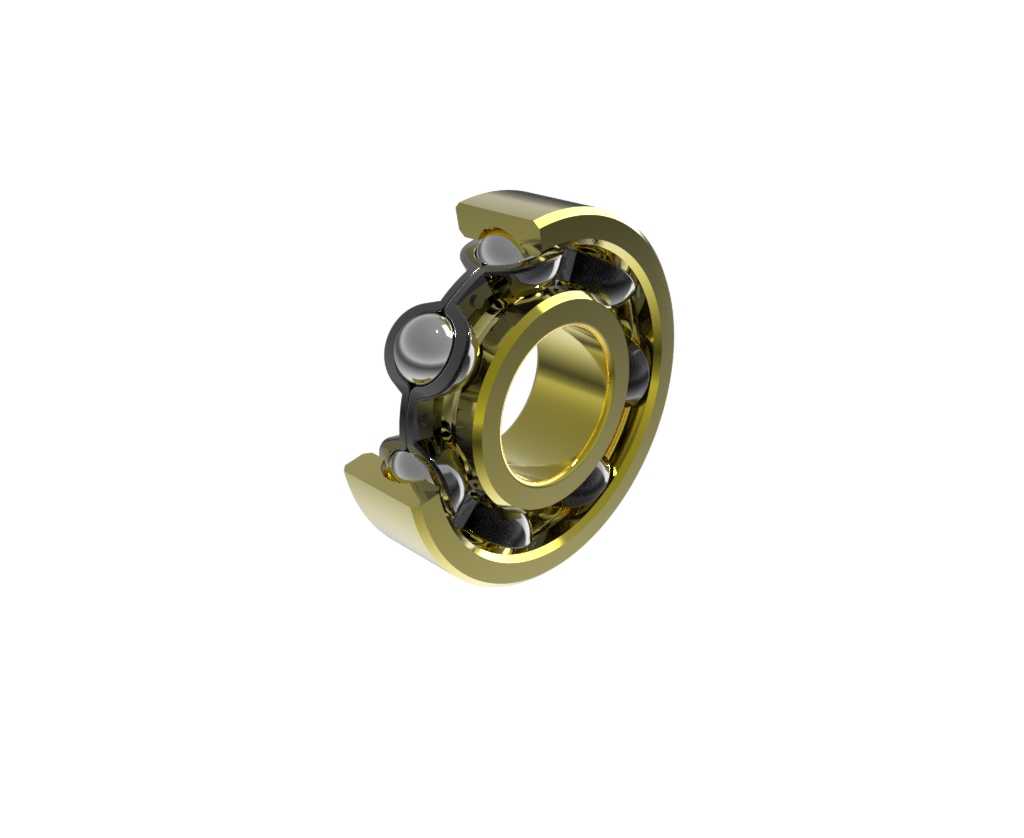

本次呈现的是采用剖视结构展示的深沟球截面轴承，这类轴承在通用机械传动场景中应用覆盖范围极广，从普通的输送机辊筒支撑、小型电机输出轴定位，到机床进给机构的径向承载、家用机电产品的旋转支撑，都能见到同结构轴承的身影。不同于常规完整外观的轴承模型，这个截面剖切的设计思路，核心是为了直观展示轴承内部的装配关系，让结构设计人员不用拆解实体零件，就能清晰看到内圈、外圈、滚动体、保持架的配合状态，在做设备的装配干涉检查、维护结构示意、教学演示场景中，这种剖视模型的实用性远高于完整外观模型。从功能特性来看，这类深沟球截面轴承主要承受径向载荷，在设备实际运行中，也可以根据安装工况承受一定量的轴向载荷，当轴承的径向游隙调整到合适范围时，还能具备一定的角接触轴承支撑特性，适配转速中等、载荷平稳的传动部位。做这类轴承的三维建模时，首先要明确安装边界的尺寸约束：轴承内圈的内径是和轴径做过盈配合的基准尺寸，公差带通常选取基孔制的过渡配合区间，外圈的外径则和设备轴承座的安装孔对应，配合公差根据载荷冲击的大小调整，保持架的兜孔设计要均匀包裹钢球，既要保证钢球滚动时不会出现卡滞，也要限制钢球之间的相互摩擦，避免运转过程中出现额外的温升。在实际选型应用中，这类轴承的安装要注意同轴度的控制，如果轴和轴承座的同轴度偏差超过允许值，会导致钢球受力不均，局部载荷过大，大幅缩短轴承的使用寿命，同时安装时不能直接敲击轴承外圈，要通过专用工装均匀施力压装到位，避免保持架变形影响滚动体的正常运转。这个剖视模型在建模过程中，特意保留了金属零件的质感区分，内圈和外圈采用轴承钢的金属色泽，保持架做了差异化的材质表现，钢球部分做了高光处理，能让查看模型的人员快速区分各个组成部件，不管是用于设备的装配BOM示意，还是做机械原理的演示素材，都能清晰传递结构信息。在设备维护场景中，通过这类剖视模型也能快速给运维人员讲解轴承的失效形式，比如滚道点蚀、保持架断裂、钢球磨损等故障的出现位置，帮助运维人员快速判断故障原因，制定对应的维护更换方案。
