WiFi核心通信电路板三维建模设计

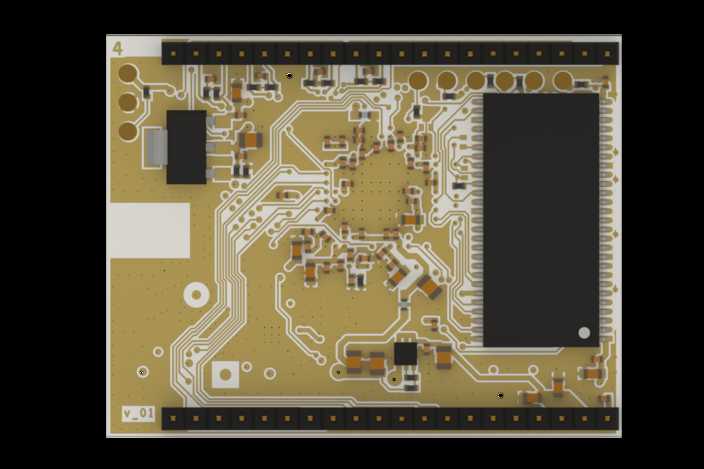

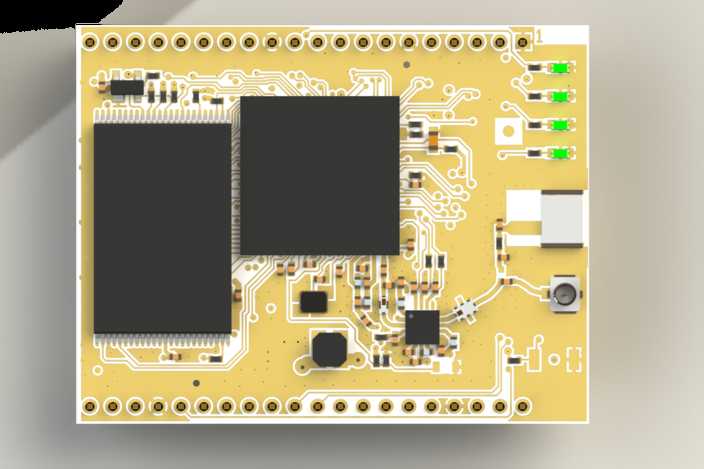

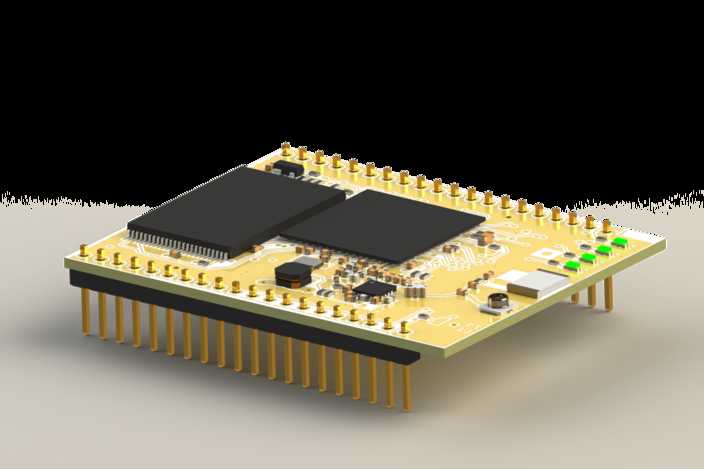

本作品为WiFi核心通信电路板的三维建模成果，建模过程依托专业三维设计软件完成，全程遵循电子硬件产品的结构设计规范，精准还原实物的每一处细节特征。建模初期先梳理核心板的整体尺寸逻辑，以PCB基板为基础载体，先完成板体的轮廓建模，还原板身的圆角处理、边缘规整度，同时预留好所有元件的安装定位点位，确保各元件装配位置与实物完全匹配。材质渲染阶段，针对不同部件做了精细化的材质区分：PCB基板采用哑光浅黄的FR-4玻纤板材质，还原板材表面细微的磨砂质感；板上搭载的两颗主芯片采用哑光黑色塑封材质，精准还原芯片表面的平整质感与边缘的注塑倒角；板边的双排排针采用亮面镀金金属材质，还原金属引脚的光泽感与规整的圆柱形态，每一根排针的长度、间距都严格按照实物参数设置，确保引脚排列整齐无偏差。除核心芯片与排针外，板上的贴片电容、电阻、LED指示灯、晶振、接口元件等小型器件也逐一完成建模，不同元件根据自身材质特性匹配对应的渲染效果，比如LED指示灯采用半透明绿色塑料材质，模拟灯珠的通透质感，小型贴片元件采用哑光黑或金属银的对应材质，还原真实电路板的元件排布层次。结构设计上，完整还原了核心板的层叠逻辑，PCB基板、贴片元件、直插排针的装配关系完全符合实际生产的焊接装配逻辑，元件之间的间距、排布走向都参考真实核心板的布线布局做了还原，没有出现元件错位、穿模的问题。渲染阶段采用柔和的影棚光照环境，通过多角度布光凸显板上不同材质的质感差异，金属排针的反光、芯片塑封的哑光质感、PCB板材的温润质感都得到了充分展现，整体模型结构严谨，细节丰富，可用于电子硬件产品的展示、结构验证、教学演示等多个场景，能够直观呈现WiFi核心通信板的整体外观与结构特征。
