废水处理用气体压缩机组SolidWorks设计模型

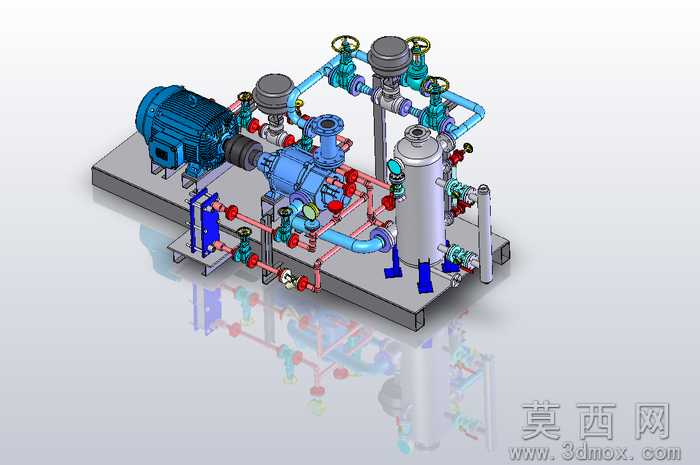

本模型为废水处理场景专用的气体压缩机组三维设计成果，建模阶段以SolidWorks2010为核心平台，遵循自底向上的装配建模逻辑：首先完成驱动电机、压缩主机、分离罐体、各类阀门、管路接头、安装底座等独立零件的参数化建模，对每个零件的关键尺寸如电机轴径、压缩机缸体容积、罐体壁厚、阀门通径、管路折弯半径均做全约束参数定义，后续可根据实际项目工况快速调整尺寸完成变型设计；零件建模完成后按照实际装配逻辑添加同轴、重合、距离等配合约束，还原机组真实的装配关系，避免出现零件干涉错位的问题，同时对运动部件如电机输出轴、联轴器、阀门手轮保留合理的运动自由度，可模拟设备运行时的动作状态。

参数设计层面，模型严格匹配废水处理工艺中气体压缩环节的工况需求，设定机组额定处理气量适配中小型废水处理站的废气收集压缩需求，管路通径匹配对应气流量下的流速要求，阀门选型兼顾截断、调节、安全泄压的功能需求，安装底座的承重参数匹配整机总重，预留的地脚安装孔位符合通用工业安装规范，所有参数均经过工艺合理性校验，可直接作为方案设计阶段的选型参考依据。

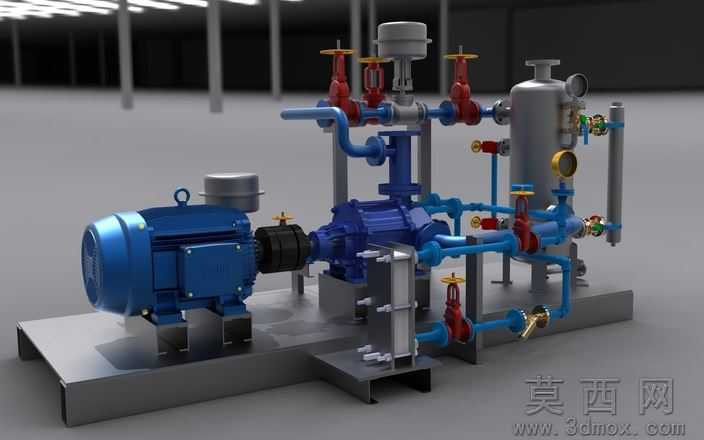

渲染材质环节，对不同部件匹配对应工业材质：驱动电机与压缩主机外壳赋予深蓝色磨砂铸铁材质，还原工业电机的漆面质感；工艺管路赋予蓝色哑光金属材质，匹配工业压缩管路的标准涂装；各类手动阀门赋予红色烤漆金属材质，还原工业阀门的标识性配色；分离罐体赋予拉丝不锈钢材质，体现压力容器的金属质感；安装底座赋予灰色喷塑碳钢材质，所有材质均添加合理的粗糙度、反射度参数，搭配工业厂房风格的环境光完成渲染，最终呈现的效果与真实工业设备视觉效果高度一致。

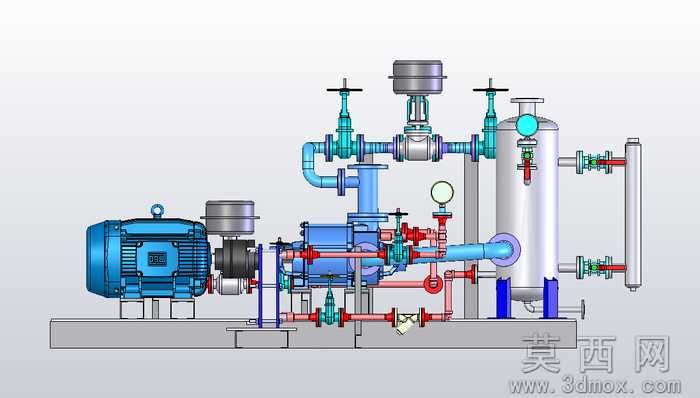

结构原理上，本机组完整还原了废水处理气体压缩系统的工作逻辑：驱动电机通过弹性联轴器将动力传递给压缩主机，主机对进入的低压气体完成压缩升压，压缩后的带液气体通过管路进入分离罐体，完成气液分离后洁净的高压气体从罐体出口排出进入后续处理环节；管路上配置的各类阀门分别负责进气截断、压力调节、安全泄压、排污控制等功能，配套的仪表可实时监测管路压力、罐体液位等运行参数，整套结构集成在一体化安装底座上，运输安装时无需二次拆解组装，可快速落地投用。

软件兼容层面，模型除原生SolidWorks2010格式外，同步导出STEP、IGES、STL等通用三维格式，其中STEP与IGES格式可兼容UG、Pro/E、Catia、Inventor等绝大多数主流三维CAD软件，方便不同软件使用习惯的工程师调用编辑；STL格式可直接导入切片软件用于3D打印，制作教学演示或方案展示用的实体缩比模型，无需额外做格式转换或模型修复。

研发教学应用层面，本模型可作为环保设备研发企业的方案设计参考，帮助研发人员快速完成废水处理废气压缩单元的方案布局，缩短前期设计周期；也可作为高校环境工程、机械设计制造及其自动化专业的教学案例，用于讲解压缩机结构、工业管路设计、环保设备集成等相关知识点，帮助学生直观理解工业级压缩机组的组成与工作逻辑；同时也可作为职业院校机械装配、设备运维专业的实训参考模型，用于模拟机组装配、故障排查的实训教学。
