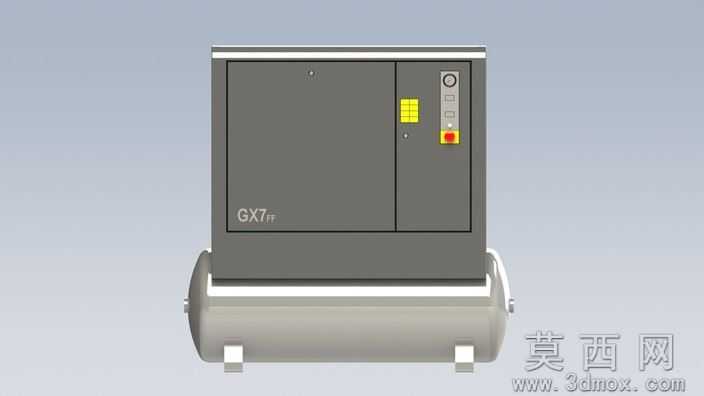

阿特拉斯GX7-11空气压缩机三维设计模型

本模型为阿特拉斯·科普柯GX7-11型空气压缩机的完整三维设计成果，建模全程基于SolidWorks2011平台完成，严格遵循原厂设备的真实尺寸比例开展参数化设计。建模流程遵循从核心部件到整机集成的逻辑：首先完成卧式储气罐的筒体、封头、支撑脚、接口法兰等结构的草图绘制与特征建模，通过拉伸、旋转、抽壳等基础特征构建罐体主体，再添加焊缝、安装定位孔等细节特征；随后完成上部压缩主机箱体的建模，依据设备外观的分舱结构，分别构建主机舱、电气控制舱的壳体结构，对舱门的密封边、铰链安装位、观察窗开孔做精细化处理，最后完成控制面板区域的按钮、指示灯、急停开关、压力显示表、标识铭牌等细节零件的建模与装配，通过配合约束将所有部件精准组装，还原整机的真实装配关系。

参数设计阶段严格匹配GX7-11机型的真实规格，储气罐容积、主机安装尺寸、控制面板布局、支撑脚间距等核心参数均参考原厂技术资料设定，所有特征均保留完整的参数化建模历史，方便使用者根据需求调整设备尺寸、修改局部结构，适配不同的设计场景需求。

渲染材质环节贴合真实工业设备的质感表现，主机箱体采用哑光深灰色金属漆材质，还原设备原厂的涂装效果，控制面板的按钮根据功能区分材质：急停开关设置为醒目的红色哑光塑料材质，功能按键为浅灰色工程塑料，状态指示灯设置为半透明黄、绿色材质模拟点亮效果，下部储气罐采用银灰色金属材质搭配细微的磨砂质感，支撑脚、接口法兰等部件采用铸铁哑光材质，整体渲染效果贴近真实设备的工业质感，可直接用于方案展示、产品宣传等场景。

结构原理上，该模型完整还原了GX7系列螺杆式空气压缩机的经典布局：下部卧式储气罐承担压缩空气存储、稳压、初步气水分离的功能，上部集成的箱体内部容纳螺杆压缩主机、驱动电机、油气分离系统、冷却系统、电气控制模块，正面控制面板集成了压力调节、运行状态显示、紧急停机等操作功能，整机采用一体式集成设计，结构紧凑占地小，运行稳定噪音低，是小型工业用气场景的经典供气设备。

软件兼容方面，模型为SolidWorks2011版本原生格式，可直接被SolidWorks2011及以上所有版本打开编辑，同时支持导出STEP、IGS等通用三维格式，能够兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、装配错位等问题，方便不同软件使用场景的设计师调用。

研发教学应用层面，该模型既可以作为空压机产品研发、整机布局优化的参考基础模型，帮助研发人员快速完成新机型的方案迭代、管路布局优化、安装结构设计；也可以作为机械设计相关专业的教学案例，用于讲解螺杆式空压机的结构组成、装配工艺、工业设备外观设计思路，还可用于工业场景三维可视化、车间布局仿真、设备运维培训等场景，为相关从业者提供精准的三维数字模型支撑。
