啤酒厂生产厂区管道系统三维设计

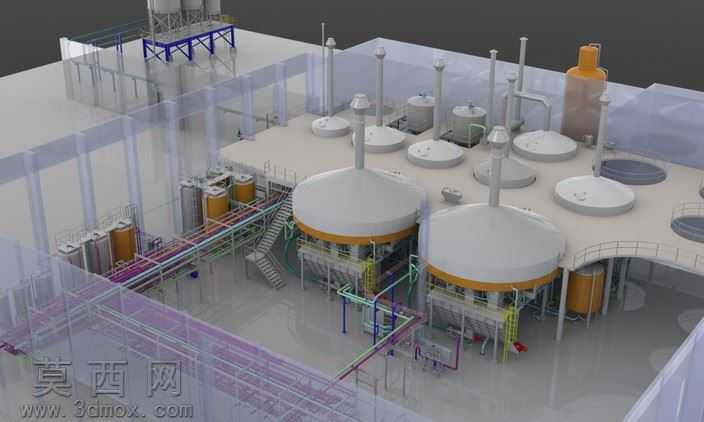

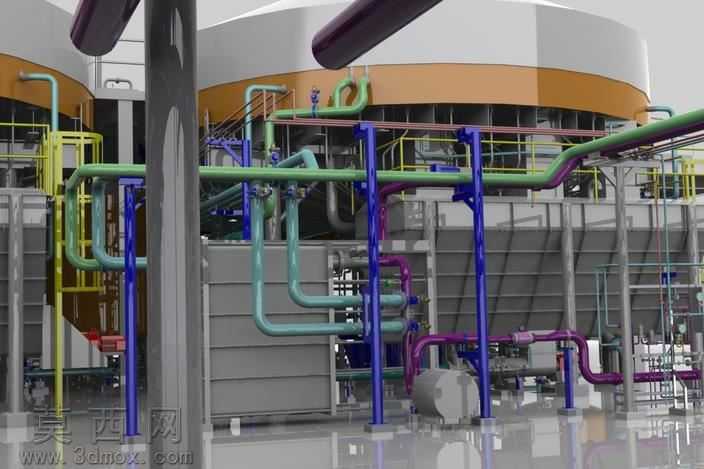

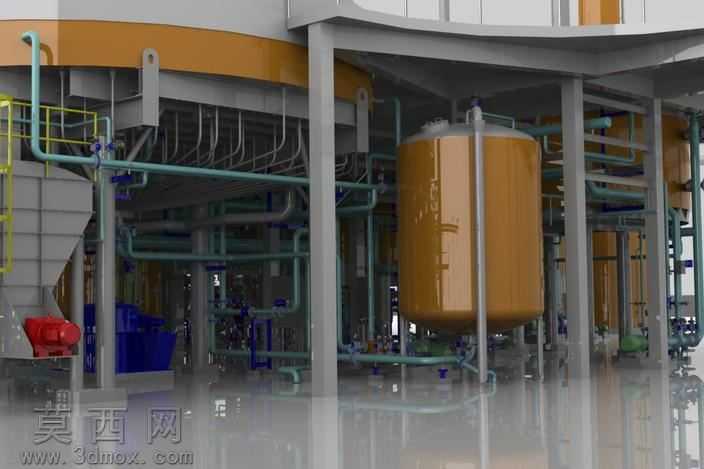

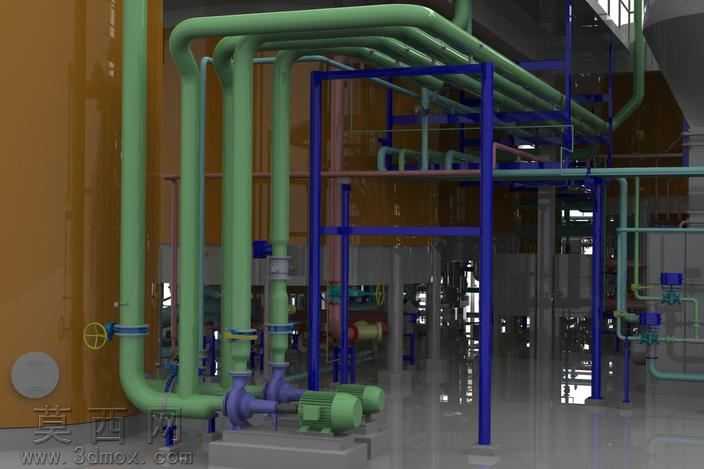

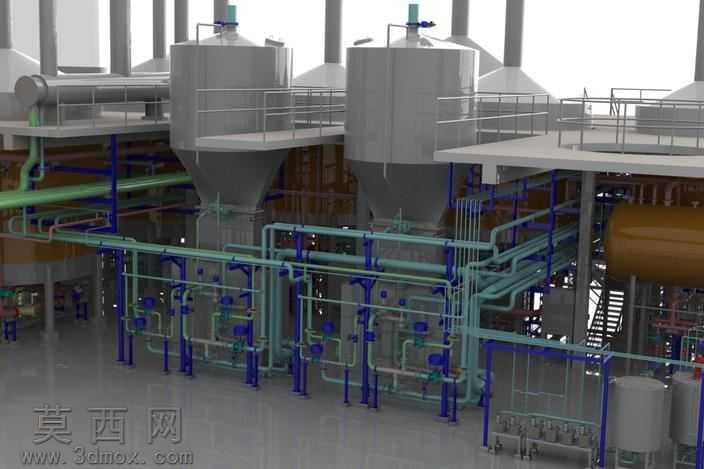

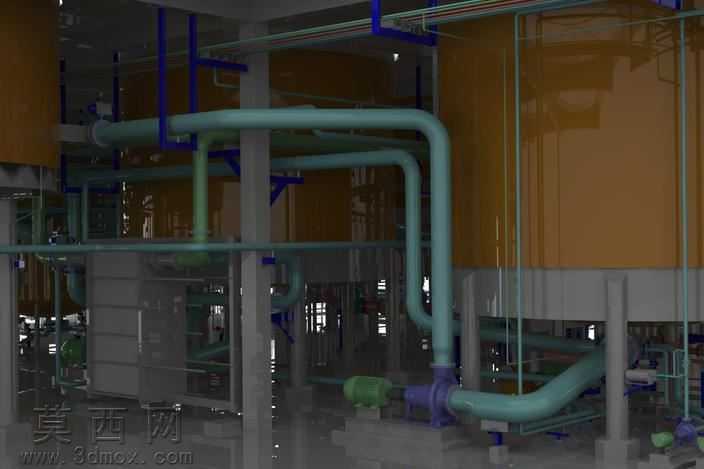

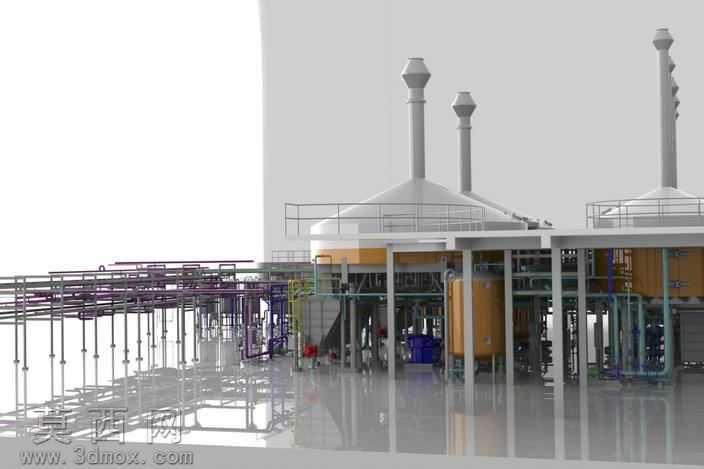

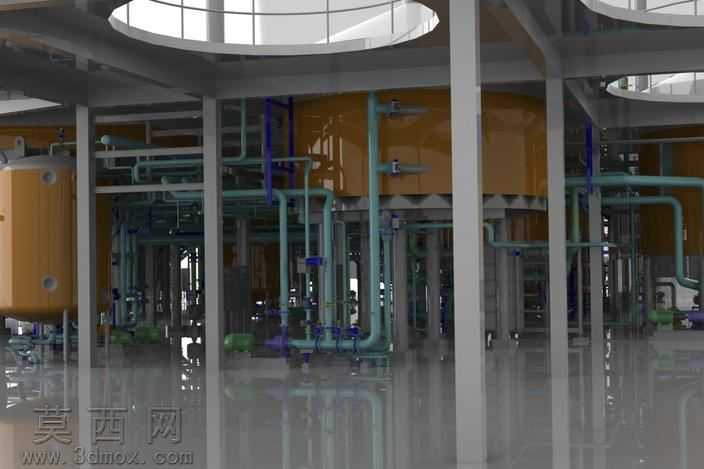

本作品为啤酒厂完整生产厂区的管道系统三维建模设计，依托三维建模软件完成全场景1:1比例搭建，完整还原啤酒酿造生产环节的厂区布局与管路排布逻辑。建模过程中首先梳理啤酒生产的全流程动线，从原料预处理、糖化发酵、过滤清酒到成品灌装的各功能区域进行模块化分区，先搭建厂区的主体建筑框架与各层操作平台结构，对操作钢梯、平台护栏、设备支撑钢架等附属结构逐一建模，还原工业场景的真实结构细节。随后针对核心酿造设备进行精细化建模，包括多台锥底发酵罐、糖化锅、糊化锅、清酒罐、原料暂存罐等核心生产设备，准确还原各类罐体的外形比例、顶部人孔、接管口、支脚结构，对罐体上的视镜、阀门、操作附件等细节也做了对应还原，保证设备外观与真实工业酿造设备一致。管路系统是本次建模的核心部分，严格遵循啤酒厂工艺管道的排布规范，对物料输送管、蒸汽管、冷凝水管、清洗管、冷媒管等不同功能管路进行分层排布，通过不同的材质色彩区分管路功能，清晰呈现各管路的走向、转弯、分支、连接关系，还原管路与设备接口的精准对接，同时对管路上的阀门、法兰、弯头、三通、管架支撑等配件逐一建模，保证管路系统的完整性与工艺合理性。渲染阶段采用工业场景写实材质，对不锈钢罐体与管路赋予哑光金属材质，对操作平台、钢梯赋予防滑工业地坪与碳钢喷漆材质，对不同功能的管路做色彩区分，搭配柔和的工业厂房环境光，清晰呈现整个厂区的布局层次与管路走向，直观展现啤酒厂管道工程的整体架构，可用于啤酒厂工艺布局规划、管路施工参考、生产流程演示等场景，帮助相关人员快速理解啤酒生产厂区的管路排布逻辑与设备布局关系。
