三浦LX-300商用供热锅炉结构设计

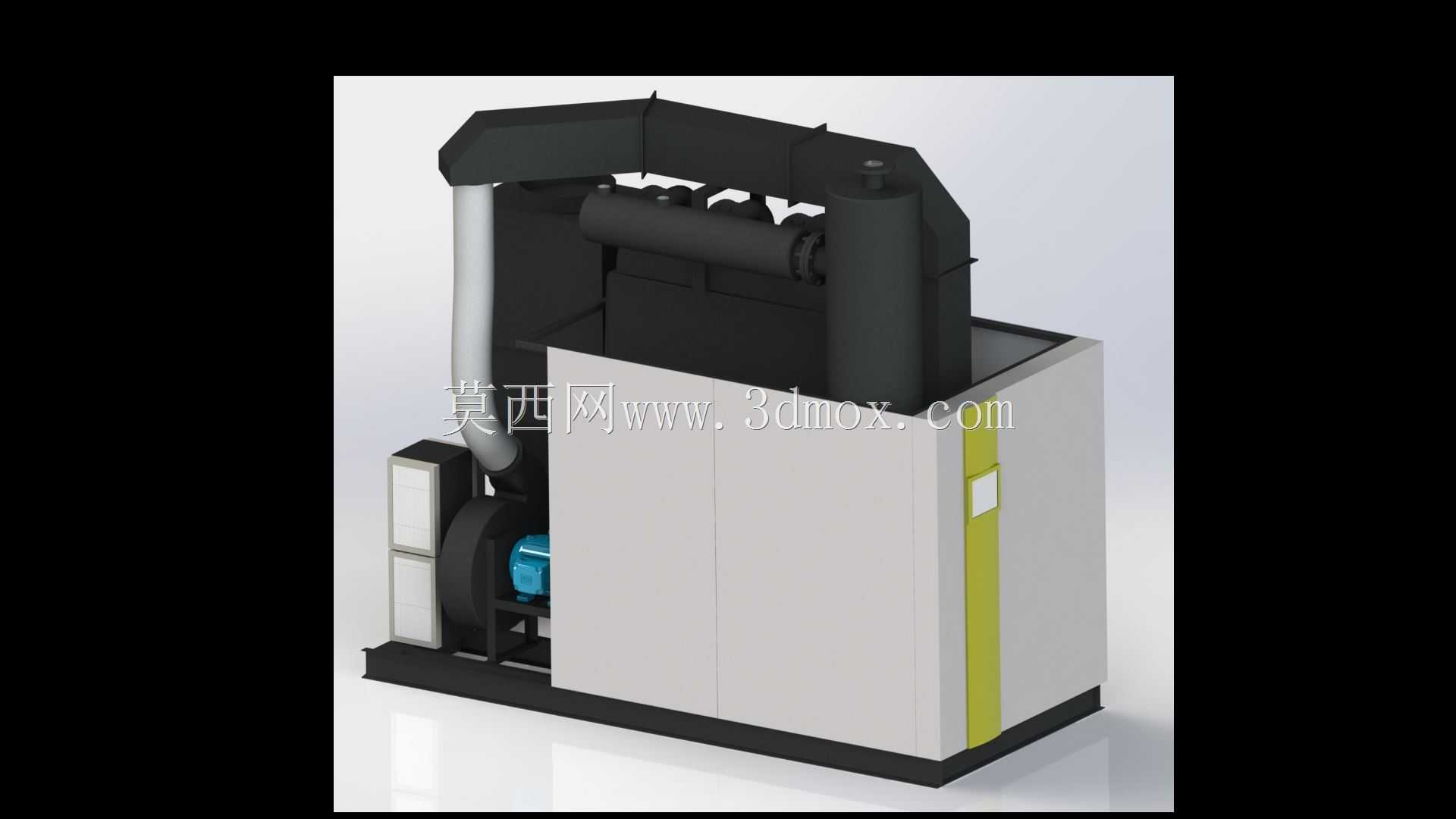

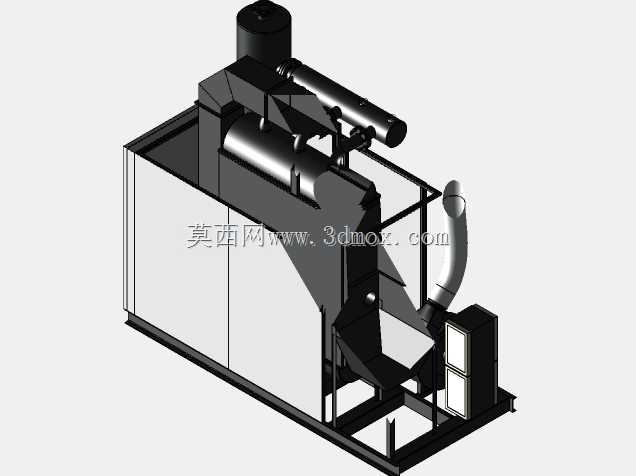

　　这款锅炉的三维结构设计，首先要匹配商用场景的安装边界，多数中小型商用建筑的设备间预留层高普遍在2.8米到3.2米之间，设备本体的整体高度控制在2.4米以内，底座采用一体化型钢焊接框架，长宽尺寸适配常规1.2米宽的设备间通道，无需额外拆解即可完成进场转运，底座预留的地脚螺栓孔位间距符合工业设备安装通用规范，现场安装时不需要额外做基础改造，直接匹配常规混凝土设备基础的预埋点位即可。从功能结构来看，设备左侧集成了送风与烟气余热回收组件，银色的通风管道连接下部的送风单元与上部的换热舱段，送风单元配套的离心风机采用侧置布局，既可以降低设备整体的重心高度，也能预留出正面检修门的操作空间，日常维护时不需要挪动周边管线就可以打开门板更换过滤组件、

　　检修燃烧器模块。上部的黑色烟道结构采用多回程折返设计，烟气在流出炉膛前会经过三次折返换热，尽可能降低排烟温度，提升整体热效率，烟道外部预留的检修口位置刚好对应运维人员站立操作的高度，不需要登高就可以完成清灰作业。设备正面采用双开门式的围护结构，门板内侧贴有阻燃保温层，既可以降低设备运行时的表面散热损失，也能将设备表面温度控制在安全范围内，避免运维人员误触烫伤，门板上预留的观察窗位置刚好对应炉膛燃烧区，日常巡检时不需要打开门板就可以观察燃烧状态。右侧的立式罐体是汽水分离装置，罐体上的接口位置统一排布在设备后侧，所有水、电、气接口都集中在后部的管线接驳区，现场安装时管线可以统一沿墙面排布，不会占用设备正面和侧面的操作空间，

　　也方便后续的管线检修与阀门更换。设计过程中优先考虑了设备的运维便利性，所有易损件的安装位置都预留了不小于40厘米的操作空间，燃烧器、水位传感器、压力变送器这些需要定期校准更换的部件，都布置在设备正面开门后可直接触及的区域，不需要拆解其他结构件就可以完成更换。设备底部的框架做了加高处理，离地面高度预留15厘米，既可以避免地面潮气侵蚀设备底部的钢结构，也方便布置排污管线，排污阀的位置刚好在底座侧面的预留缺口处，排污操作时不需要俯身到设备底部。从应用场景来看，这款锅炉主要面向中小型商业建筑的集中供热需求，包括酒店的生活热水供应、小型工厂的工艺供热、商业综合体的采暖配套，结构设计上兼顾了紧凑性与可维护性，不需要单独设置大型锅炉厂房，

　　在普通商用设备间内就可以完成安装布置。建模过程中对所有钣金件的折弯半径、焊接坡口都做了还原，钢结构框架的型材规格完全符合实际生产的下料标准，围护板的拼接缝隙控制在2毫米以内，既满足外观的平整性要求，也能保证设备运行时的密封性，避免烟气泄漏。设备侧面的黄色标识条是安全警示区域，对应内部的高温高压部件位置，外部的围护板在该区域做了加厚保温处理，进一步降低表面温度。上部烟道的吊装吊耳位置经过重心核算，吊装时设备可以保持水平状态，不会出现倾斜磕碰的问题，吊耳的承重冗余按照设备总重的2.5倍设计，满足现场吊装的安全要求。
