玉米浸泡清洗加工成套设备结构设计

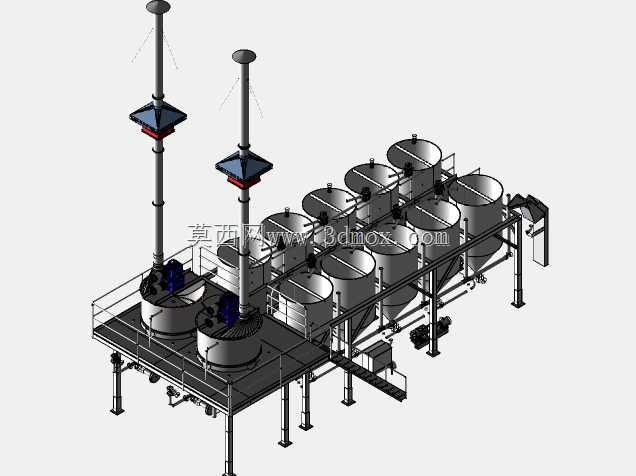

这套设备主要应用于玉米深加工前处理工段，在淀粉加工、玉米食品生产、饲料原料预处理等场景中承担核心的原料清洁与浸泡调质功能，是玉米湿法加工产线前端的关键成套装备，能够衔接上游原料输送与后续破碎、磨浆等工序，保障进入后续工段的玉米原料清洁度、含水率符合工艺要求。设备整体采用平台式集成布局，将多组浸泡罐体、清洗输送单元、顶部排气装置整合在同一钢制操作平台上，既压缩了产线的横向占地空间，也方便操作人员统一巡检、操作与维护，平台周边设置安全防护栏杆，配套斜向爬梯满足人员上下通行需求，爬梯踏步做防滑处理适配生产车间潮湿的作业环境。设备核心功能分为两个模块，前端的清洗单元通过旋流喷淋结合机械搅动的方式，去除玉米原料表面附着的尘土、苞叶碎屑、霉变颗粒等杂质，清洗后的污水通过罐体底部的排污管路统一排出；后端的多联浸泡罐体采用锥底设计，方便浸泡完成后的玉米物料靠自重出料，每个罐体可独立控制浸泡温度、液位与浸泡时长，适配不同批次、不同品种玉米的浸泡工艺要求，罐体顶部设置的排气装置能够及时排出浸泡过程中产生的湿热废气与酸性挥发物，避免车间内雾气积聚腐蚀周边设备，也能改善作业区域的操作环境。设计过程中充分考虑了食品加工设备的卫生要求，所有与物料接触的罐体内壁做圆弧过渡处理，无清洁死角，避免物料残留滋生杂菌；整体框架采用型钢焊接成型，结构强度能够满载罐体总重与运行振动载荷，支腿高度预留了底部出料管路与输送设备的安装空间，设备安装时只需按照平台地脚预留孔位做基础固定，对接进出料管路、给排水管路与排气管道即可完成部署，无需额外搭建分体式操作平台。整套设备的布局充分考虑了生产动线的流畅性，原料从一侧进入清洗单元后，依靠重力与内部输送结构依次完成清洗、浸泡工序，最终从另一侧出料端输送至下一工段，全程减少物料中转环节，降低原料输送过程中的二次污染风险，同时多罐体并联的设计能够实现连续化生产，当其中一组罐体处于进料、清洗或出料状态时，其余罐体可保持浸泡工序运行，保障整条产线的连续作业不中断，有效提升玉米预处理工段的生产效率。
