数据中心机房滑轨承载平台结构设计

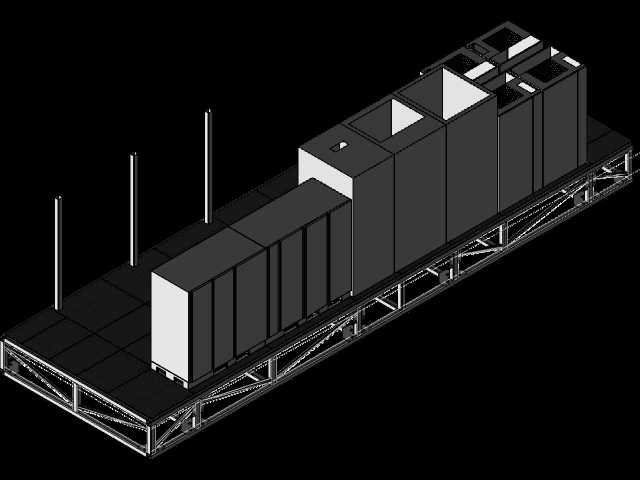

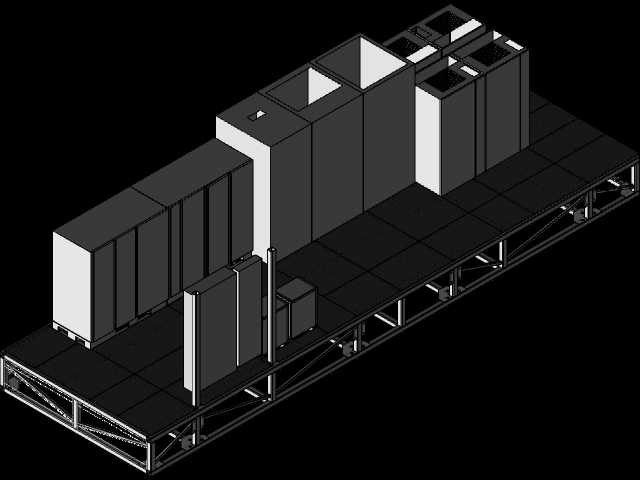

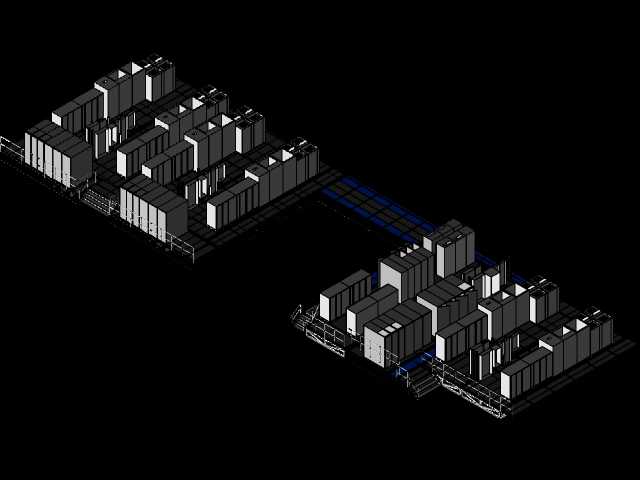

这套滑轨承载结构主要面向中大型数据中心机房的服务器机柜部署场景设计，核心作用是为成列排布的服务器机柜、供配电模块、制冷单元提供统一的安装基准与滑动运维支撑，解决传统固定机柜底座运维时设备移位难度大、管线排布空间不足、承重载荷分布不均的实际工程问题。从结构设计逻辑来看，整体采用桁架式底架作为主承载基体，底架主框架采用标准工业铝型材与冷轧钢方管拼接成型，主承重梁的排布完全匹配常规19英寸标准机柜的安装孔位间距，单段滑轨的额定静载荷按照单柜满配服务器的最大重量预留1.2倍安全系数，避免长期承重出现结构形变。滑轨部分采用重载型线性滑动结构，滑动副表面做硬质阳极氧化处理，摩擦系数控制在0.15以内，单条滑轨可支持最大1.2吨的设备平稳滑移，滑移行程覆盖机柜前后维护所需的全部操作空间，运维人员无需拆卸机柜顶部的母线、制冷管线即可将单台机柜整体滑出完成后部线缆检修、硬件更换操作，大幅缩短机房运维的停机窗口期。设计过程中充分考虑了机房现场的安装边界条件，整体平台的底部支脚高度可在0-80mm范围内调节，能够适配机房地面存在的平整度误差，保证所有机柜安装完成后顶面处于同一水平基准，避免相邻机柜并柜时出现缝隙错位。平台台面采用防滑花纹钢板铺设，钢板表面预留均匀分布的走线孔与接地端子安装位，强电、弱电线缆可通过台面开孔直接进入机柜底部的走线空间，无需额外在地面布设走线架，减少机房地面的障碍物。整体结构的模块化拆分设计也充分考虑了运输与现场装配的需求，所有构件拆分后的单块重量不超过50kg，两名现场施工人员即可完成组装，无需动用大型吊装设备，构件之间的连接全部采用标准内六角螺栓紧固，装配时不需要焊接作业，适配机房现场禁止明火的施工要求。在结构校核阶段，针对底架的承重形变、滑轨推拉的顺畅度、极端载荷下的结构稳定性都做了对应的仿真验证，确保在满配机柜的工况下，底架最大形变量不超过0.5mm，不会因为结构形变导致机柜柜门卡滞、内部服务器硬盘因共振出现损坏。同时滑轨两端设置了机械式限位结构，避免运维过程中机柜滑移超程出现倾翻风险，限位装置带有手动解锁结构，需要完全移出机柜时可快速解除限位，满足设备更换的需求。
