钢厂生产用压辊机组结构设计

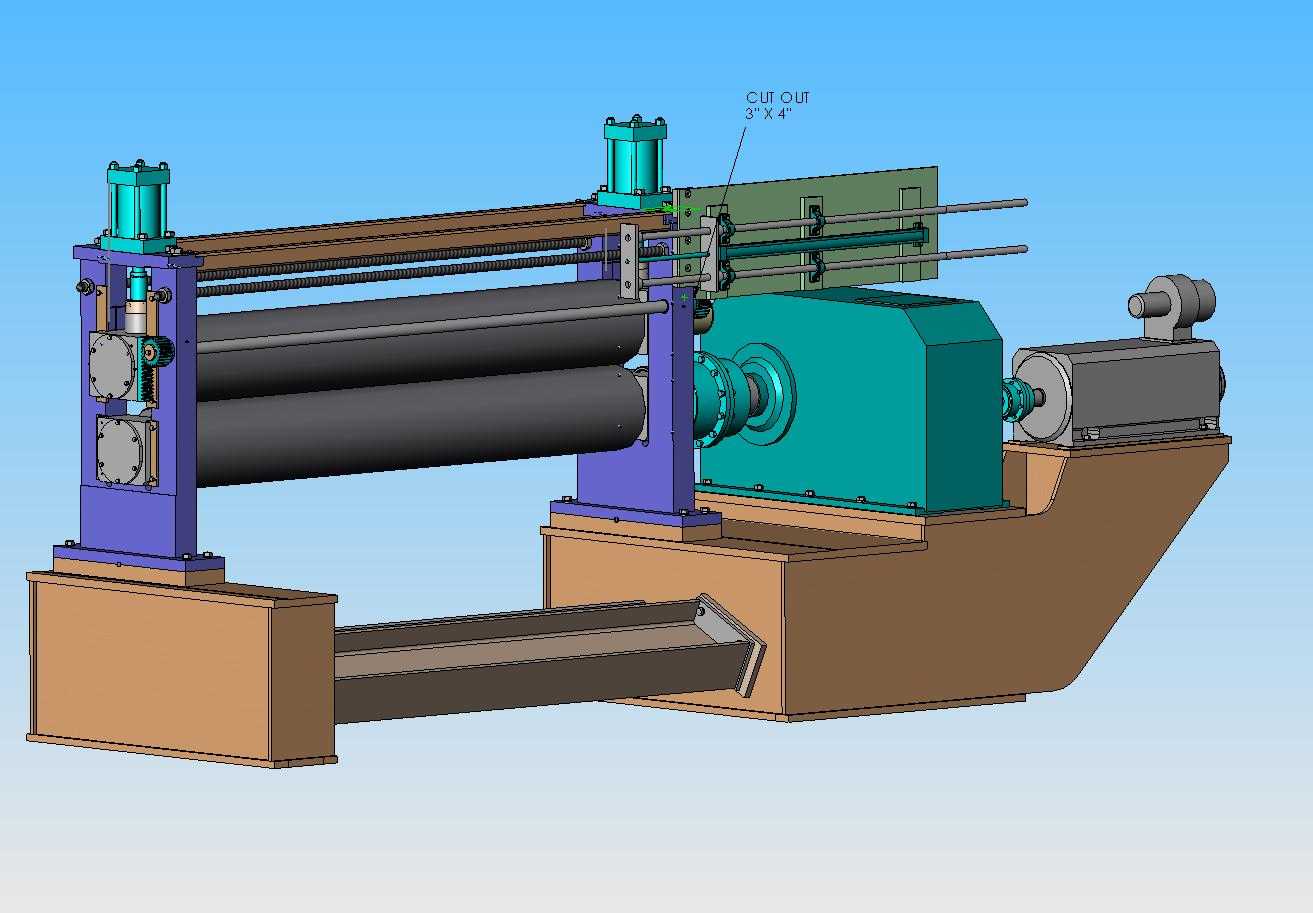

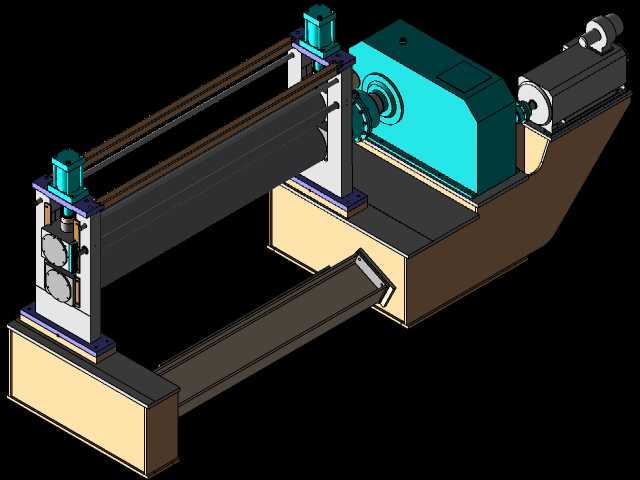

　　这套压辊结构主要面向钢厂连续轧制生产线的带材压延工序设计，核心作用是对经过初轧的金属带材施加稳定的轧制压力，完成带材厚度精度控制与板型矫正，适配普碳钢、低合金钢等常规热轧带材的中后段压制作业需求。从结构布局来看，整套设备采用双侧对称机架承载设计，两侧立式机架通过横向连接梁形成刚性框架，底部设置分体式安装基座，基座预留的地脚螺栓孔可直接与生产线混凝土基础预埋板匹配，安装时需保证两侧机架的导轨面平行度公差控制在0.05mm/m以内，避免辊组运行时出现偏载啃辊的问题。压辊组件采用上下双辊平行布置结构，上辊配套丝杆升降调节机构，两侧调节端配置导向滑块与机架导轨配合，可根据来料厚度与目标压下量灵活调整辊缝间隙，

　　调节行程覆盖常规2-12mm厚度带材的压延需求，调节端设置锁紧结构，调整到位后可锁死滑块位置，避免轧制过程中辊缝窜动影响带材厚度精度。传动端采用减速单元与驱动电机直连的布局，减速单元输出轴通过联轴器与下辊辊端连接，下辊作为主动辊提供轧制扭矩，上辊依靠带材摩擦力随动转动，这种传动结构可降低双辊同步传动的结构复杂度，同时减少传动间隙带来的辊面线速度差，避免带材表面出现搓擦划伤。设备的进料端与出料端配套导向托板，托板工作面与辊缝下沿保持齐平，可引导带材平稳进出辊缝，避免带材头部顶撞辊面造成辊面损伤。设计过程中重点考虑了钢厂作业环境的重载、多粉尘特性，辊轴支撑位置采用调心滚子轴承搭配密封端盖结构，可承受轧制过程中的径向冲击载荷，

　　同时阻挡氧化铁皮、粉尘进入轴承腔延长润滑维护周期；机架与基座的连接位置设置定位销孔，设备检修拆装后可快速复位，无需重新反复校准机架同轴度。整套结构的外形尺寸适配常规中小型轧钢生产线的安装空间，横向总宽度可覆盖1200mm幅宽的带材压延需求，设备总高度满足车间现有吊装作业的通行高度要求，无需额外对生产线土建结构进行改造即可直接替换原有老旧压辊机组。
