食品加工用玉米储料罐支撑钢架结构

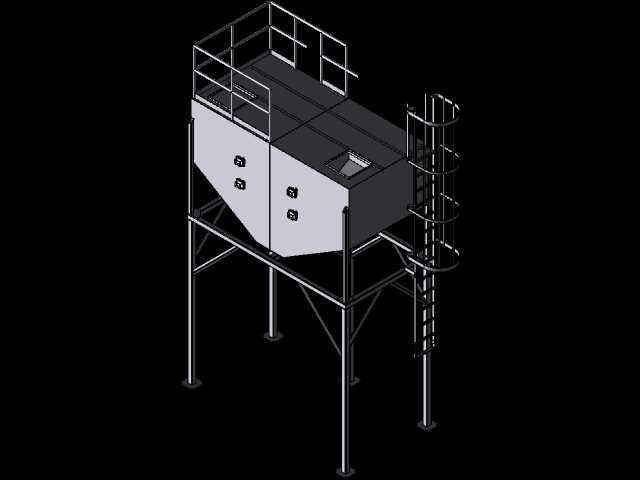

　　该结构主要服务于膨化食品加工生产线的玉米原料暂存工序，布置在原料预处理与挤压膨化工位之间的衔接区域，承担散状玉米原料的缓存、定量给料前的暂存功能，可匹配前端气力输送或斗式提升机的上料节奏，避免前端上料间断导致后端生产线断料停机。整体采用方管焊接成型的支撑框架作为主承载结构，四根主支腿底部设置方形安装底板，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证支腿垂直度偏差不超过千分之二，避免料仓满载后出现偏载倾覆风险。上部储料舱采用双仓并列布局，每个仓体下部设计为锥形料斗结构，料斗侧壁倾斜角度设置为62度，大于玉米颗粒的自然休止角，可保证原料依靠自重顺利滑落至下部出料口，不会出现物料搭桥、堵料的情况，

　　料斗侧壁预留的安装位可适配气动振动器或出料闸门的加装需求。仓体顶部设置满铺的检修操作平台，平台周边安装1.2米高的双横杆安全护栏，护栏踢脚板高度15厘米，可避免检修工具或杂物掉落至车间地面，平台表面采用花纹钢板铺设，增大摩擦系数防止运维人员滑倒。仓体侧面配置直爬梯与环形护笼，护笼间距符合高空作业防护规范，爬梯踏步采用圆钢弯折成型，每级踏步承重不低于100公斤，可满足运维人员定期进入仓内清理残料、检查衬板磨损情况的通行需求。设计阶段优先考虑了物料流动特性与结构受力的匹配，主支撑框架的横撑布置在料斗中上部位置，可将料仓满载后的垂直载荷均匀分散至四根支腿，避免局部应力集中导致焊缝开裂；仓体侧壁采用加厚钢板折弯焊接，外部设置横向加强筋，

　　可承受玉米原料堆积产生的侧压力，长期使用不会出现侧壁鼓胀变形的问题。整体结构的安装边界需预留周边不小于0.8米的运维通道，爬梯侧预留1.2米的通行空间，顶部平台与车间顶面的净空距离不小于1.8米，方便运维人员站立操作；出料口距离地面高度可根据下游喂料设备的进料口高度调整支腿长度，适配不同产能生产线的布局需求，双仓设计可实现一仓备料一仓使用的切换功能，减少生产线待料停机时间。
